BMW 2 F44 (2019-…) – Boîte à fusibles
Dans cet article, vous trouverez des schémas de la boîte à fusibles de la BMW Série 2 (F44) 2019, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
BMW 2 F44 – schéma de la boîte à fusibles
Année de fabrication : 2019, 2020, 2021.
Les fusibles de l’allume-cigare (prise de courant) de la BMW 2 F44 sont les fusibles 62, 56, 65, 86 dans la boîte à fusibles.
Affectation des fusibles et symboles
Les boîtes à fusibles de la BMW 2 F44 sont situées dans le compartiment de chargement et dans l’habitacle. Les numéros de fusibles sont liés à la signification du fusible.
Vérifier la signification des symboles BMW

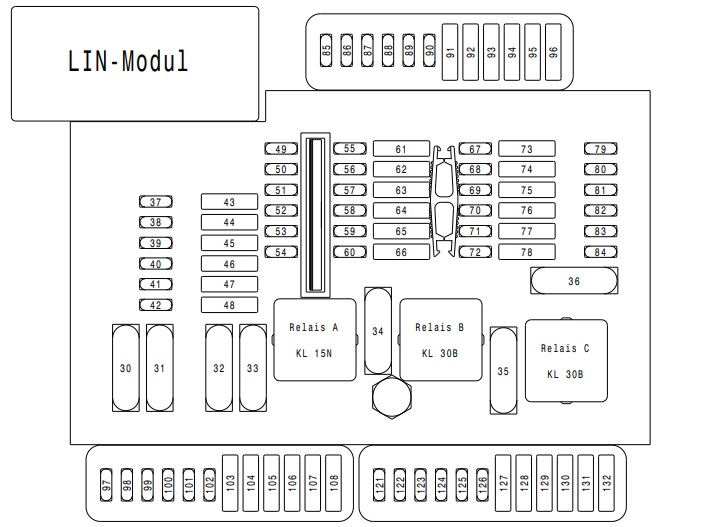

Boîte à fusibles

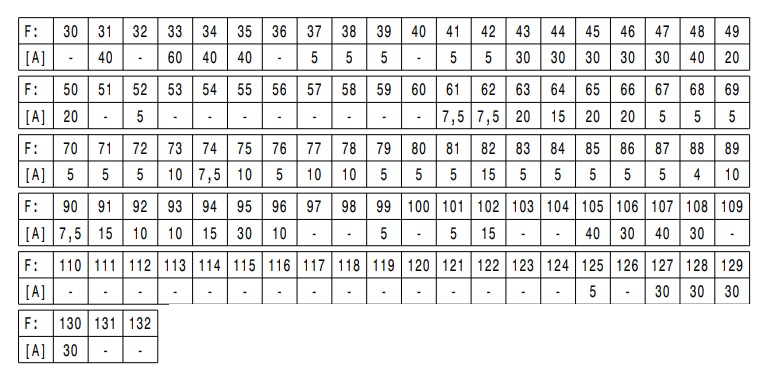

Ampérages

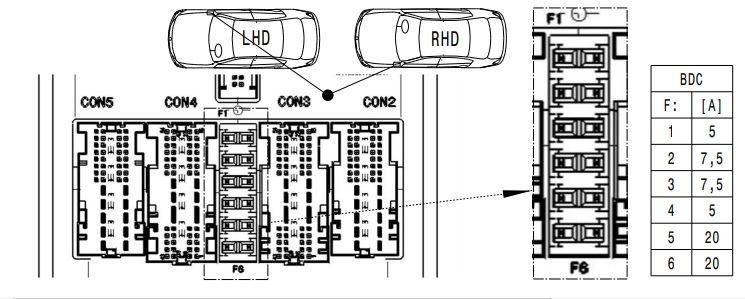

Unité de commande de carrosserie (Body Domain Controller)

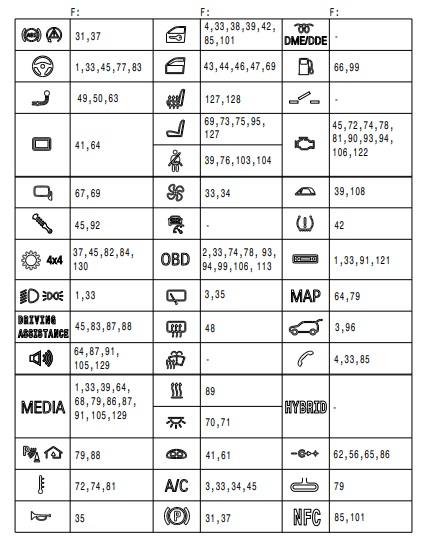

Signification des symboles de fusibles BMW
La liste sera régulièrement mise à jour. Si vous avez des suggestions, laissez un commentaire ou envoyez un e-mail !
| Numéro | Symbole | Description |
| 1 |  |
ABS (système de prévention du blocage des roues au freinage), DSC (contrôle dynamique de la stabilité) |
| 2 |  |
Module de contrôle de la fonction de la colonne de direction |
| 3 |  |
Module de remorque, attelage |
| 4 |  |
Affichage tête haute (HUD) |
| 5 |  |
Système START-STOP |
| 6 |  |
Rétroviseurs électriques |
| 7 |  |
Suspension pneumatique |
| 8 |  |
Boîte de vitesses ; DSC – contrôle dynamique de la stabilité ;
SMG – boîte de vitesses manuelle séquentielle. |
| 9 |  |
Phares ; Capteur de pluie ;
Capteur de lumière ; Contrôle électronique de la hauteur de caisse. |
| 10 |  |
Module d’éclairage |
| 11 |  |
Changeur de CD ; Module Can Gateway. |
| 12 |  |
Alarme |
| 13 |   |
Capteurs de stationnement / Home link (ouvre-porte de garage) |
| 14 |  |
Ventilateur électrique |
| 15 |  |
Klaxon |
| 16 |  |
Module de porte ; Fermeture automatique silencieuse. |
| 17 |  |
Vitres électriques |
| 18 |  |
Sièges chauffants |
| 19 |  |
Réglage des sièges |
| 20 |  |
Ceintures de sécurité |
| 21 |  |
OBD |
| 22 |  |
Chauffage ;Chauffage autonome.
Chauffage du pare-brise. |
| 23 |  |
Régulateur de vitesse |
| 24 |  |
Relais d’essuie-glace arrière |
| 25 |  |
Dégivrage de la lunette arrière (chauffage de la lunette arrière) |
| 26 |  |
Chauffage du liquide de lave-glace |
| 27 |  |
Ventilateur |
| 28 |  |
Éclairage intérieur |
| 29 |  |
Tableau de bord ; Odomètre |
| 30 |   |
Installation de climatisation |
| 31 | DDE | Électronique numérique Diesel (DDE) |
| 32 |  |
Relais de pompe à carburant ; Contrôle de la pompe à carburant. |
| 33 |  |
DME – Électronique numérique du moteur ; Module d’alimentation intégré – IVM. |
| 34 |  |
BDC (Contrôleur de carrosserie) |
| 35 |  |
Amplificateur HiFi ; Tuner TV ;
Module vidéo. Radio (?). |
| 36 |  |
Contrôle de la pression des pneus RDV |
| 37 |  |
Essuie-glace avant |
| 38 |  |
Installation de lave-phares |
| 39 |  |
Toit ouvrant ; Toit panoramique ;
Module supérieur de cabriolet. |
| 40 |  |
Téléphone |
| 41 |  |
Module supérieur de cabriolet ; Relais de cabriolet. |
| 42 |  |
Allume-cigare avant et arrière ; Prise 12V ;
Prise de charge du compartiment (12V). |
| 43 |  |
Frein de stationnement |
| 44 |  |
Verrouillage des portes (portes arrière) ; Verrouillage automatique des portes arrière. |
| 45 |  |
Pare-soleil électriques arrière (pour BMW F60 M5) |
| 46 |  |
Installation de propulsion dynamique |
| 47 |  |
Transmission intégrale |
| 48 |  |
Système START-STOP |
| 49 |  |
Assistant de direction |
| 50 |  |
Système hybride |
| 51 |  |
Système audio |
| 52 |  |
Rétroviseur électrochrome |
| 53 |  |
Relais du compresseur de suspension pneumatique |
À propos de la BMW 2 F44 (2019-…)
La BMW 2 F44, également connue sous le nom de BMW Série 2 Gran Coupé, est un véhicule de luxe compact qui a fait ses débuts en 2019. Ce modèle se caractérise par un design élégant et un look sportif, typique des véhicules BMW. La BMW 2 F44 offre diverses options de motorisation, y compris des moteurs essence et diesel, qui offrent des performances et une efficacité optimales. L’intérieur du véhicule est équipé de technologies modernes et de matériaux de qualité, garantissant confort et commodité pour le conducteur et les passagers. Le véhicule est équipé de systèmes de sécurité avancés et de fonctions d’assistance qui augmentent la sécurité et le confort pendant la conduite.
Schéma de la boîte à fusibles BMW 2 F44
Cette page présente le schéma de la boîte à fusibles de la BMW 2 F44, indispensable pour l’entretien et les réparations corrects du système électrique du véhicule. La boîte à fusibles de ce modèle est généralement située dans le compartiment moteur et à l’intérieur du véhicule, plus précisément sous le tableau de bord. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage afin d’éviter d’endommager les composants électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr et efficace du véhicule, il est donc important d’avoir une vue d’ensemble de sa configuration et de sa fonction.
