Audi A4 B6 (2000-2006) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Audi A4 B6 (2000-2006), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Audi A4 B6 (2000-2006) – schéma poistkovej skrinky
Rok výroby: 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Le fusible de l’allume-cigare (prise de courant) de l’Audi A4 B6 (2000-2006) est le fusible 33 de la boîte à fusibles.
Boîte à fusibles dans le compartiment moteur
Type 1
| 1 | Relais de pompe de liquide de refroidissement moteur (V6) (si installé) |
| 2 | Relais du système de transmission (Multitronic) |
| 3 | Relais d’injection d’air secondaire (AIR) |
| 4 | Module de commande de pompe de liquide de refroidissement moteur (AMM/BDV) (si présent) |
| 5 | Relais de l’interrupteur de verrouillage du moteur de démarrage (MT) (si installé) |
| F1 | (15A) Gestion moteur, interrupteur BPP |
| F2 | (40A) Injection d’air secondaire (AIR) (si présente) |
| F3 | (15A) Transmission automatique (AT) (6 vitesses AT/Multitronic) |
Schéma de la boîte à fusibles
Type 2
| 1 | Relais de pompe de gavage de carburant |
| 2 | Relais du système de transmission (Multitronic) |
| 3 | Relais de bougie de préchauffage |
| 4 | Relais de gestion moteur (EC) |
| 5 | Relais de l’interrupteur de verrouillage du moteur de démarrage ;
Relais des feux de recul (Multitronic). |
| F1 | (15A) Gestion moteur, interrupteur BPP |
| F2 | (60A/80A) Bougies de préchauffage |
| F3 | (15A) Transmission automatique (AT) (6 vitesses AT/Multitronic) |
| F4 | (60A) Bougies de préchauffage |
Boîte à fusibles dans l’habitacle de l’Audi A4 (B6)
Emplacement de la boîte à fusibles – fusibles audi a4 b6 sous le capot
La boîte à fusibles de l’Audi A4 B6 est située sur le côté gauche du tableau de bord :
Pour y accéder, il faut ouvrir la porte latérale gauche et retirer le panneau latéral du tableau de bord en le poussant.
| F1 | (10A) Climatisation (AC) |
| F2 | (5A) Éclairage des pieds ;
Ampoule de la boîte à gants. |
| F3 | (5A) Buses de lave-glace chauffantes |
| F4 | (5A) Module de commande du ventilateur de liquide de refroidissement moteur |
| F5 | (10A) Transmission automatique (AT) ;
Capteur de pression et de température d’huile moteur ; Sièges arrière chauffants ; Système de navigation ; Téléphone. |
| F6 | (5A) Climatisation (AC) |
| F7 | (10A) Système de freinage antiblocage (ABS) ;
Interrupteur BPP ; Interrupteur CPP. |
| F8 | (5A) Téléphone/télématique |
| F9 | (10A) Pompe à vide de servofrein (si présente) |
| F10 | (10A) Réglage des phares |
| F11 | (10A) Transmission automatique (AT) -2001 |
| F12 | (10A) Connecteur de liaison de données (DLC) |
| F13 | (10A) Module de commande de la colonne de direction |
| F14 | (10A) Feux de freinage |
| F15 | (10A) Tableau de bord ;
Système de navigation. |
| F 16 | (5A) Ouvre-porte de garage |
| F17 | (10A) Aide au stationnement |
| F18 | – |
| F19 | (15A) Feux de brouillard avant ;
Feux de brouillard arrière. |
| F20 | (15A) Phare droit – feux de croisement, réglage des phares |
| F21 | (15A) Phare gauche – feux de croisement, réglage des phares |
| F22 | (15A) Module de commande de porte, avant gauche ;
Module de commande de porte, arrière gauche (^2001). |
| F23 | (15A) Module de commande de porte, avant droit ;
Module de commande de porte, arrière droit (^2001). |
| F24 | (20A/30A) Module de commande multifonction 2 – équipement confort |
| F25 | (30A) Moteur de ventilateur de climatisation et de chauffage |
| F26 | (30A) Lunette arrière chauffante |
| F27 | (30A) Module de commande de remorque |
| F28 | (20A) Pompe à carburant ;
Pompe de gavage de carburant. |
| F29 | (20A) Gestion moteur – essence |
| F30 | (20A) Toit ouvrant |
| F31 | (15A) Rétroviseur anti-éblouissement ;
Transmission automatique (AT) ; Interface de connecteur de données (DLC) ; Gestion moteur ; Feux de recul. |
| F32 | (20A) Gestion moteur – essence |
| F33 | (15A) Allume-cigare |
| F34 | (15A) Gestion moteur – essence |
| F35 | (30A) Connecteur d’accessoires |
| F36 | (30A) Module de commande multifonction 1 ;
Essuie-glaces et lave-glace avant. |
| F37 | (20A/25A) Module de commande multifonction 1 ;
Lave-phares. |
| F38 | (15A/30A) Système d’alarme ;
Ouverture du coffre/hayon ; Module de commande multifonction 2 – équipement confort. |
| F39 | (20A/30A) Système audio ;
Système de navigation. |
| F40 | (25A) Klaxon |
| F41 | (30A) Chauffage auxiliaire (2003^) |
| F42 | (25A) Système de freinage antiblocage (ABS) ;
Programme de stabilité électronique (ESP). |
| F43 | (15A) Gestion moteur – essence |
| F44 | (30A) Sièges chauffants ;
Volant chauffant. |

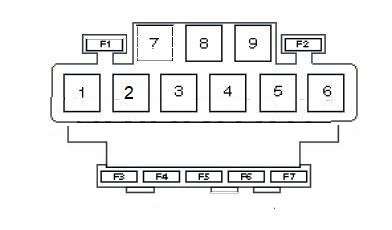

Boîte à fusibles Audi A4 (B6).
| 1 | Relais de pompe à carburant – essence |
| 2 | Module de commande d’assistance de direction (Servotronic) (si présent) |
| 3 | Relais de klaxon – double tonalité |
| 4 | Relais de pompe à vide de servofrein (si présent) |
| 5 | |
| 6 | Relais des circuits d’allumage auxiliaires |
| 7 | |
| 8 | |
| 9 | |
| F1 | |
| F2 | (10A) Interrupteur de store de lunette arrière |
| F3 | |
| F4 | (30A) Interrupteur de vitres électriques – arrière |
| F5 | (10A) Réglage électrique du support lombaire du siège |
| F6 | (30A) Interrupteur de vitres électriques avant |
| F7 | (30A) Prise de remorque |

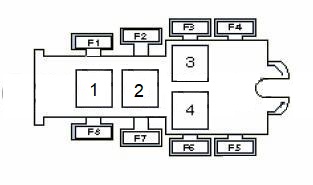

Boîte à fusibles – audi a4 b6
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | Module de commande du système d’alarme taxi 3 – kit mains-libres |
| F1 | – |
| F2 | Équipement auxiliaire |
| F3 | – |
| F4 | – |
| F5 | (50A) Système de freinage antiblocage (ABS) |
| F6 | (40A/60A) Module de commande du ventilateur de liquide de refroidissement moteur 1 |
| F7 | (10A) Véhicules de secours |
| F8 | Module de commande du ventilateur de liquide de refroidissement moteur 2 (si présent) |

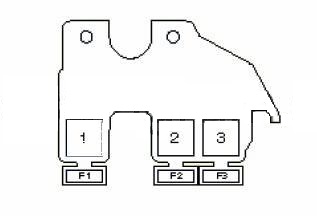

| 1 | – |
| 2 | Relais de chauffage de liquide de refroidissement moteur 2 – haute puissance |
| 3 | Relais de chauffage de liquide de refroidissement moteur 1 – basse puissance |
| F1 | (30A) Chauffage auxiliaire ^2003 |
| F2 | (40A) Chauffage de liquide de refroidissement moteur |
| F3 | (60A) Chauffage de liquide de refroidissement moteur |
À propos de l’Audi A4 B6 (2000-2006)
Le modèle Audi A4 B6, produit entre 2000 et 2006, est réputé pour son élégance et sa fiabilité. Cette voiture appartient à la classe moyenne et offre une large gamme d’options de moteur, y compris des moteurs essence et diesel. Parmi les plus populaires figurent le moteur essence 1.8T avec turbocompresseur et le moteur diesel 1.9 TDI, connus pour leur efficacité et leurs performances. L’Audi A4 B6 est équipée de technologies modernes et offre un intérieur confortable, ce qui la rend idéale pour les longs trajets et l’utilisation quotidienne.
Schéma de la boîte à fusibles Audi A4 B6
Cette page présente le schéma de la boîte à fusibles pour l’Audi A4 B6, essentiel pour l’entretien et les réparations appropriés du véhicule. Les emplacements typiques de la boîte à fusibles dans ce modèle sont dans le compartiment moteur et à l’intérieur, côté conducteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité de votre véhicule, il est donc important d’avoir une vue d’ensemble de sa configuration.
