BMW iX3 (2021-…) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la BMW iX3 2021-…, vous obtiendrez des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
BMW iX3 – schéma de la boîte à fusibles
Année de fabrication : 2021
Les fusibles de l’allume-cigare (prise de courant) de la BMW iX3 sont les fusibles F46, F47, F273 et F284 dans la boîte à fusibles.
Affectation des fusibles et symboles
Les boîtes à fusibles de la BMW iX3 se trouvent dans le compartiment de chargement et dans l’habitacle. Les numéros de fusibles sont liés à la signification du fusible.
Vous trouverez la description des symboles à la fin de l’article !

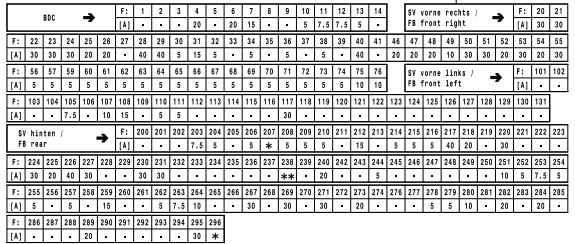

Ampérages :
- BDC
- Boîte à fusibles avant droite
- Boîte à fusibles avant gauche
- Boîte à fusibles arrière.

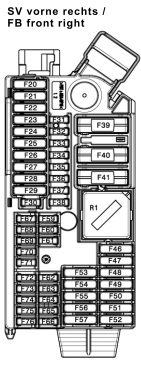

Boîte à fusibles avant droite
Boîte à fusibles avant gauche
BDC (Contrôleur de carrosserie)

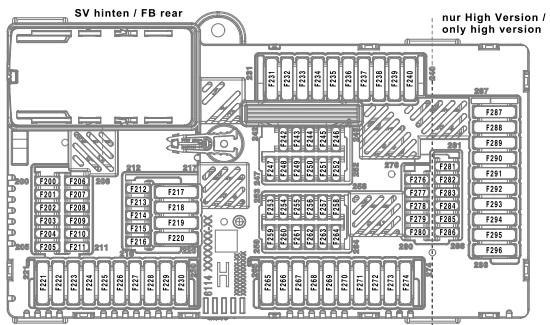

Boîte à fusibles dans le coffre

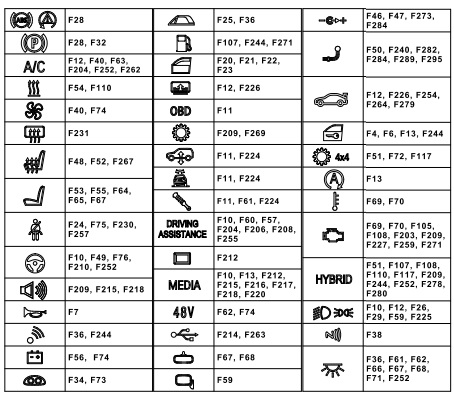

Signification des symboles des fusibles BMW
La liste sera régulièrement mise à jour. Si vous avez des suggestions, laissez un commentaire ou envoyez un e-mail !
| Numéro | Symbole | Description |
| 1 |  |
ABS (système de prévention du blocage des roues au freinage), DSC (contrôle dynamique de la stabilité) |
| 2 |  |
Module de contrôle de la fonction de la colonne de direction |
| 3 |  |
Module de remorque, crochet d’attelage |
| 4 |  |
Affichage tête haute (HUD) |
| 5 |  |
Système START-STOP |
| 6 |  |
Rétroviseurs électriques |
| 7 |  |
Suspension pneumatique |
| 8 |  |
Boîte de vitesses ; DSC – contrôle dynamique de la stabilité ;
SMG – boîte de vitesses manuelle séquentielle. |
| 9 |  |
Phares ; Capteur de pluie ;
Capteur de lumière ; Contrôle électronique de la hauteur de direction. |
| 10 |  |
Module d’éclairage |
| 11 |  |
Changeur de CD ; Module Can Gateway. |
| 12 |  |
Alarme |
| 13 |   |
Capteurs de stationnement / Home link (ouvre-porte de garage) |
| 14 |  |
Ventilateur électrique |
| 15 |  |
Klaxon |
| 16 |  |
Module de porte ; Verrouillage automatique silencieux. |
| 17 |  |
Vitres électriques |
| 18 |  |
Sièges chauffants |
| 19 |  |
Réglage des sièges |
| 20 |  |
Ceintures de sécurité |
| 21 |  |
OBD |
| 22 |  |
Chauffage ;Chauffage autonome.
Chauffage du pare-brise. |
| 23 |  |
Régulateur de vitesse |
| 24 |  |
Relais d’essuie-glace arrière |
| 25 |  |
Dégivrage de la lunette arrière (chauffage de la lunette arrière) |
| 26 |  |
Chauffage du liquide lave-glace |
| 27 |  |
Ventilateur |
| 28 |  |
Éclairage intérieur |
| 29 |  |
Tableau de bord ; Odomètre |
| 30 |   |
Système de climatisation |
| 31 | DDE | Électronique numérique Diesel (DDE) |
| 32 |  |
Relais de pompe à carburant ; Contrôle de la pompe à carburant. |
| 33 |  |
DME – Électronique numérique du moteur ; Module de tension intégré – IVM. |
| 34 |  |
BDC (Contrôleur de carrosserie) |
| 35 |  |
Amplificateur HiFi ; Tuner TV ;
Module vidéo. Radio (?). |
| 36 |  |
Contrôle de la pression des pneus RDV |
| 37 |  |
Lave-glace avant |
| 38 |  |
Système de lavage des phares |
| 39 |  |
Toit ouvrant ; Toit panoramique ;
Module supérieur du cabriolet. |
| 40 |  |
Téléphone |
| 41 |  |
Module supérieur du cabriolet ; Relais du cabriolet. |
| 42 |  |
Allume-cigare avant et arrière ; Prise 12V ;
Prise de charge du compartiment (12V). |
| 43 |  |
Frein de stationnement |
| 44 |  |
Verrouillage des portes (portes arrière) ; Verrouillage automatique des portes arrière. |
| 45 |  |
Pare-soleil électriques arrière (pour BMW F60 M5) |
| 46 |  |
Propulsion dynamique |
| 47 |  |
Quatre roues motrices |
| 48 |  |
Système START-STOP |
| 49 |  |
Assistant de direction |
| 50 |  |
Système hybride |
| 51 |  |
Système audio |
| 52 |  |
Rétroviseur électrochrome |
| 53 |  |
Relais du compresseur de suspension pneumatique |
À propos de la BMW iX3 (2021-…)
La BMW iX3 est un SUV entièrement électrique qui combine un design moderne avec des technologies avancées. Ce modèle est équipé d’un puissant moteur électrique qui offre une conduite souple et silencieuse. Avec une autonomie allant jusqu’à 460 kilomètres sur une seule charge selon le cycle WLTP, l’iX3 est un véhicule idéal pour une utilisation quotidienne et les longs trajets. L’intérieur du véhicule offre des matériaux luxueux et les dernières innovations technologiques, y compris un grand écran tactile et des systèmes d’assistance avancés. La BMW iX3 est conçue pour offrir un confort et une sécurité maximum à tous les passagers.
Schéma de la boîte à fusibles BMW iX3
Cette page présente le schéma de la boîte à fusibles de la BMW iX3, indispensable pour l’identification et l’entretien des systèmes électriques du véhicule. La boîte à fusibles de ce modèle se trouve généralement sous le capot et à l’intérieur du véhicule, habituellement près du tableau de bord. Le schéma indique les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement de tous les équipements électroniques du véhicule.
