Audi TT FV/8S (2015-2020) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Audi TT FV/8S (2015–2020), des informations sur l’emplacement des panneaux de fusibles dans la voiture et l’affectation de chaque fusible (disposition des fusibles).
Audi TT FV/8S (2015-2020) – schéma de la boîte à fusibles
Année de fabrication : 2015, 2016, 2017, 2018, 2019, 2020.
Emplacement de la boîte à fusibles

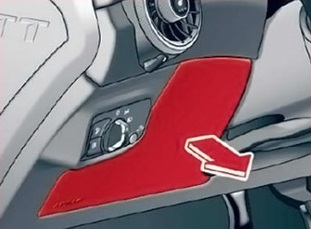

Habitacle
Le panneau de fusibles est situé derrière le couvercle à gauche du volant.

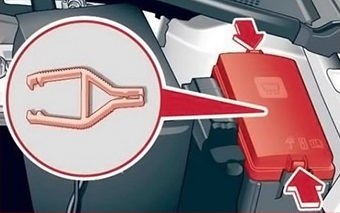

Moteur
Schémas de la boîte à fusibles

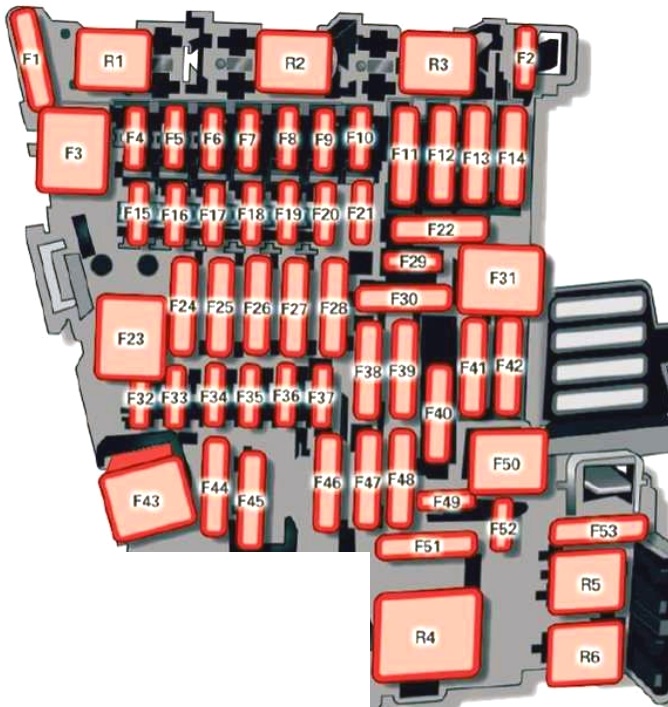

Boîte à fusibles de l’habitacle
Affectation des fusibles du tableau de bord
| Nr | Description |
|---|---|
| Nr | Description |
| F1 | 2016-2018 :
Module de gestion de l’alimentation (Roadster) ; 2019 : Non utilisé. |
| F2 | 2016-2018 :
Module de gestion de l’alimentation (Roadster) ; 2019 : Non utilisé. |
| F3 | 2016-2018 :
Module de commande ESC ; 2019 : Non utilisé. |
| F4 | Processeur central (MIB-2) |
| F5 | Passerelle (diagnostic) |
| F6 | 2016-2017 :
Système d’alarme antivol ; 2018-2019 : Levier de vitesses (transmission automatique). |
| F7 | 2016-2017 :
Climatisation ; Levier de vitesses (transmission automatique) ; Chauffage stationnaire ; Relais de chauffage de la lunette arrière ; 2018-2019 : Commande du système de climatisation ; Dégivrage de la lunette arrière ; Surveillance de la pression des pneus. |
| F8 | 2016-2017 :
Diagnostic ; Interrupteur de frein de stationnement électrique ; Interrupteur d’éclairage ; Capteur de pluie et de lumière ; Éclairage intérieur ; 2018-2019 : Interrupteur de frein de stationnement électromécanique ; Interrupteur d’éclairage ; Capteur de pluie et de lumière ; Éclairage intérieur ; Connecteur de diagnostic ; Électronique de toit. |
| F9 | Module de commutation de la colonne de direction |
| F10 | 2016-2018 :
Affichage ; 2019 : Position des véhicules. |
| F11 | 2016-2018 :
Embrayage Haldex ; 2019 : Embrayage de transmission intégrale ; Module de commande du système électrique du véhicule côté gauche |
| F12 | Zone MMI (composants d’infodivertissement) |
| F13 | 2016-2018 :
Module de commande de soupape adaptative ; 2019 : Non utilisé. |
| F14 | Ventilateur du système de climatisation |
| F15 | Verrouillage électronique de la colonne de direction |
| F 16 | Composants MMI ;
Microphone de ceinture de sécurité (Roadster). |
| F17 | Tableau de bord |
| F18 | Caméra arrière |
| F19 | Module de commande du système de clé confort |
| F20 | Réglage de la puissance du système de soutien lombaire |
| F22 | Chauffage de l’habitacle supérieur (cou) côté passager avant (Roadster) |
| F23 | 2016-2017 :
Éclairage extérieur droit ; Ordinateur de bord (droit) ; 2018-2019 : Non utilisé. |
| F24 | 2016-2017 :
Non utilisé ; 2018-2019 : Module de commande du système électrique du véhicule côté droit. |
| Nr | Description |
|---|---|
| F25 | Porte latérale/porte côté conducteur (par exemple, vitres électriques) |
| F26 | Chauffage de siège |
| F27 | 2016-2017 :
Non utilisé ; 2018 : Module de commande du système électrique du véhicule. |
| F28 | Port AMI High media |
| F29 | 2016-2017 :
Ordinateur de bord ; 2018 : Module de commande du système électrique du véhicule. |
| F31 | 2016-2017 :
Ordinateur de bord côté gauche ; 2018 : Module de commande du système électrique du véhicule côté gauche ; 2019 : Non utilisé |
| F32 | Systèmes d’aide à la conduite |
| F33 | Airbag |
| F34 | 2016-2018 :
Relais de prise ; Son interne ; Interrupteur de feu de recul ; Capteur de température ; Capteur de niveau d’huile ; 2019 : Prise, son interne ; Interrupteur de feu arrière ; Capteur de température ; Capteur de niveau d’huile ; Chauffage de nuque ; Mécanisme d’ouverture de porte de garage. |
| F35 | 2016-2018 :
Diagnostic ; Système de contrôle du flux des phares ; Capteur de qualité de l’air ; Rétroviseur à atténuation automatique ; 2019 : Diagnostic ; Contrôle du flux des phares ; Capteur de qualité de l’air ; Rétroviseur à atténuation automatique ; Module de commutation du tableau de bord central. |
| F36 | Clignotant droit / projecteur LED droit |
| F37 | Clignotant gauche / projecteur LED gauche |
| F38 | Module de commande moteur, module de commande ESC |
| F39 | Porte latérale/passager avant (par exemple, vitres électriques) |
| F40 | Allume-cigare, prises |
| F41 | 2016-2018 :
Relais SCR et unité d’alimentation ; 2019 : Diagnostic du réservoir de carburant. |
| F42 | Zone de verrouillage centralisé |
| F43 | 2016-2018 :
Ordinateur de bord ; 2019 : Non utilisé. |
| F44 | 2016-2017 :
Non utilisé ; 2018-2019 : Module de commande de l’embrayage de transmission intégrale. |
| F45 | Siège conducteur réglable électriquement |
| F46 | Chauffage de l’habitacle supérieur côté conducteur (Roadster) |
| F49 | Démarrage, capteur d’embrayage |
| F50 | 2016-2017 :
Vannes ESC ; 2018-2019 : Non utilisé. |
| F52 | 2016-2018 :
Non utilisé ; 2019 : Module de commande de la suspension. |
| F53 | Dégivrage de la lunette arrière |

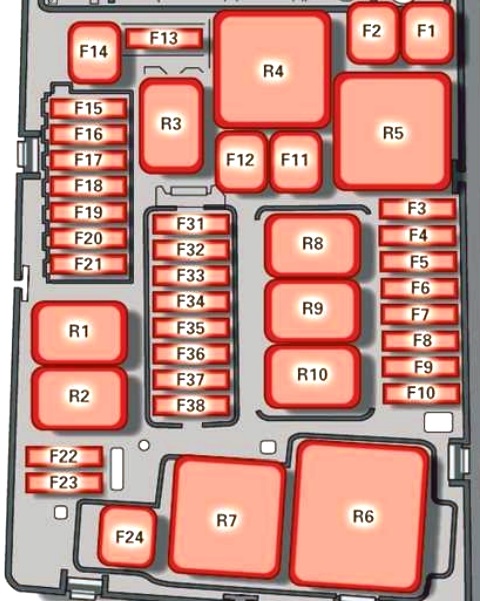

Boîte à fusibles du compartiment moteur
Affectation des fusibles du compartiment moteur
| Nr | Description |
|---|---|
| Nr | Description |
| F1 | Module de commande ESC |
| F2 | Module de commande ESC |
| F3 | Module de commande moteur |
| F4 | Refroidissement moteur ;
Éléments moteur ; Relais de bobine de chauffage auxiliaire (1+2) ; Relais de pompe d’injection d’air secondaire. |
| F5 | Éléments moteur, système de réservoir |
| F6 | Capteur de feu stop |
| F7 | Éléments moteur |
| F8 | Capteur d’oxygène |
| F9 | 2016-2018 :
Éléments moteur ; Clapet d’échappement ; Module de commande de l’allumage ; 2019 : Éléments moteur ; Clapet d’échappement. |
| F10 | Injecteurs de carburant ;
Module de commande de carburant. |
| F11 | 2016-2018 :
Chauffage auxiliaire 2 ; 2019 : Non utilisé. |
| F12 | 2016-2018 :
Chauffage auxiliaire 3 ; 2019 : Non utilisé. |
| F13 | 2016-2018 :
Module de commande de transmission automatique ; 2019 : Pompe à huile de transmission. |
| Nr | Description |
|---|---|
| F14 | 2016-2017 :
Non utilisé ; 2018-2019 : Allumage (5 cylindres). |
| F15 | Klaxon |
| F 16 | Bobine d’allumage |
| F17 | 2016-2018 :
Module de commande ESC ; Module de commande moteur ; 2019 : Silencieux. |
| F18 | 2016-2018 :
Borne 30 (tension de référence) ; 2019 : Interface de diagnostic ; Surveillance de la batterie ; Antenne pour l’ouverture de porte de garage |
| F19 | Essuie-glaces |
| F20 | 2016-2018 :
Klaxon ; 2019 : Système d’alerte antivandalisme |
| F21 | 2016-2018 :
Non utilisé ; 2019 : Module de commande de transmission automatique. |
| F22 | Diagnostic de la borne 50 |
| F23 | Démarrage |
| F24 | Chauffage auxiliaire 1 |
| F31 | 2016-2017 :
Non utilisé ; 2018-2019 : Éléments moteur (5 cylindres). |
| F32 | 2016-2018 :
Phares LED ; 2019 : Non utilisé. |
| F33 | 2016-2017 :
Non utilisé ; 2018 : Pompe à huile de transmission ; 2019 : Non utilisé. |
À propos de l’Audi TT FV/8S (2015-2020)
L’Audi TT FV/8S, produite de 2015 à 2020, est un coupé sportif qui combine un design élégant avec des moteurs puissants et une technologie avancée. Ce modèle est réputé pour sa maniabilité précise et ses performances dynamiques. L’Audi TT FV/8S offre diverses options de motorisation, y compris des moteurs TFSI essence avec différentes puissances, qui offrent une excellente accélération et une consommation de carburant efficace. L’intérieur est équipé de technologies modernes, telles que le cockpit virtuel Audi, qui améliore le confort et l’expérience de conduite.
Schéma de la boîte à fusibles Audi TT FV/8S
Cette page présente le schéma de la boîte à fusibles pour l’Audi TT FV/8S, essentiel pour l’entretien et la réparation corrects des systèmes électriques du véhicule. Les emplacements typiques de la boîte à fusibles dans ce modèle incluent le compartiment moteur et l’intérieur du véhicule, généralement dans la zone du tableau de bord ou dans le coffre. Les schémas sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité de votre Audi TT FV/8S.
