Audi e-tron (2019-2020) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Audi e-tron (2019-2020), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Audi E-Tron (2019-2020) – schéma des fusibles
Année de fabrication : 2019, 2020.
Habitacle
Le panneau de fusibles est situé derrière le couvercle dans l’espace pour les pieds du passager.
Compartiment avant
Les fusibles sont situés sur le côté droit du compartiment avant.
Compartiment à bagages

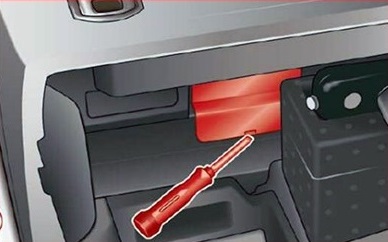

La boîte à fusibles est située derrière le couvercle sous le tapis du compartiment à bagages, sur le côté gauche du compartiment arrière.

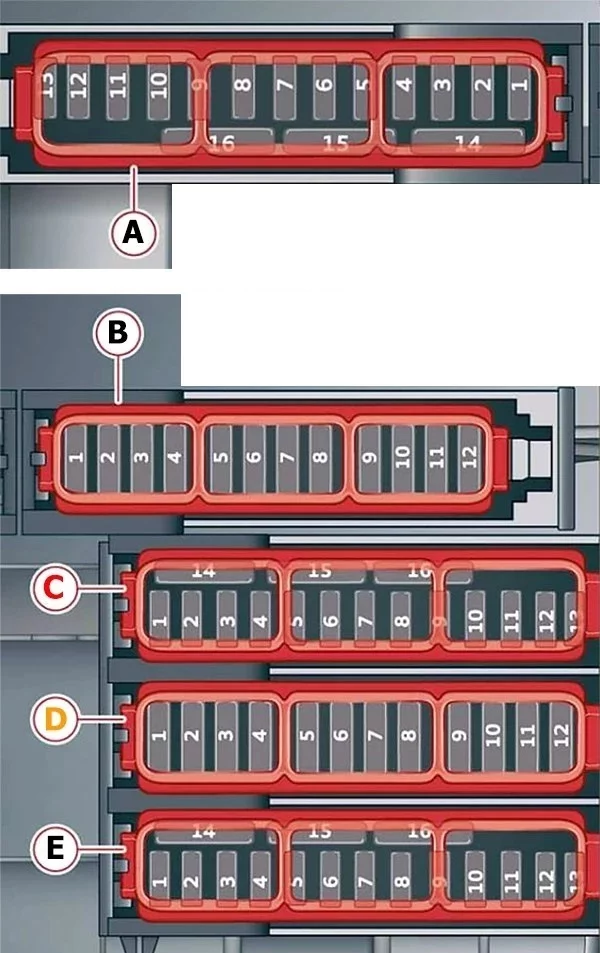

Schéma de la boîte à fusiblesBoîte à fusibles de l’habitacle
* Dans les véhicules avec volant à droite, c’est une image miroir.
Affectation des fusibles dans l’espace pour les pieds du passager (2019)
| Nr | Description |
|---|---|
| Nr | Description |
| Boîte à fusibles A (noir) | |
| A1 | Non utilisé |
| A2 | Non utilisé |
| A3 | Système de climatisation, système de parfum, ioniseur |
| A4 | Affichage tête haute |
| A5 | Interface musicale Audi |
| A6 | Unité CD / DVD, tableau de bord |
| A7 | Verrouillage de la colonne de direction |
| A8 | Affichage MMI avant |
| A9 | Combiné d’instruments |
| A10 | Contrôle du volume |
| A11 | Interrupteur d’éclairage, panneaux de commande |
| A12 | Électronique de la colonne de direction |
| A13 | Non utilisé |
| A14 | Non utilisé |
| A15 | Réglage de la colonne de direction |
| A16 | Électronique de la colonne de direction |
| Boîte à fusibles B (noir) | |
| B1 | Chauffage des sièges avant |
| B2 | Système de gestion climatique |
| B3 | Électronique du phare gauche |
| B4 | Toit en verre panoramique |
| B5 | Module de commande de la porte avant gauche |
| B6 | Prises |
| B7 | Non utilisé |
| B8 | Tableau de bord |
| B9 | Électronique du phare droit |
| B10 | Lave-glace / lave-phares |
| B11 | Non utilisé |
| B12 | Verrouillage de stationnement |
| Boîte à fusibles C (rouge) | |
| C1 | Système d’alarme antivol |
| C2 | Module de commande du système de propulsion |
| C3 | Système de connexion d’alarme |
| C4 | Levier de vitesses |
| C5 | Klaxon |
| C6 | Frein de stationnement |
| C7 | Batterie haute tension, module de commande de surveillance de la batterie |
| Nr | Description |
|---|---|
| C8 | Éclairage de plafond intérieur |
| C9 | Non utilisé |
| C10 | Module de commande d’airbag |
| C11 | Support lombaire du siège avant gauche |
| C12 | Connecteur de diagnostic, capteur de lumière / pluie |
| C13 | Non utilisé |
| C14 | Module de commande de la porte avant droite |
| C15 | Système de climatisation, électronique de carrosserie |
| C16 | Ventilateur du système de climatisation |
| Boîte à fusibles D (marron) | |
| D1 | Non utilisé |
| D2 | Tendeur de ceinture de sécurité du siège avant droit |
| D3 | Non utilisé |
| D4 | Tendeur de ceinture de sécurité du siège avant gauche |
| D5 | Suspension pneumatique |
| D6 | Phare droit |
| D7 | Phare gauche |
| D8 | Module de commande de la porte arrière gauche |
| D9 | Module de commande de la porte arrière droite |
| D10 | Module de commande du système d’infodivertissement MMI |
| D11 | Module de commande des systèmes d’assistance à la conduite |
| D12 | Module de commande de la porte arrière (diagnostic) |
| Boîte à fusibles E (noir) | |
| E1 | Ventilation du siège avant, rétroviseur, prise de diagnostic |
| E2 | Prises |
| E3 | Son externe / son interne |
| E 4 | Non utilisé |
| E5 | Non utilisé |
| E6 | Non utilisé |
| E7 | Pédale d’accélérateur active |
| E8 | Assistant de vision nocturne |
| E9 | Assistant de direction adaptatif |
| E10 | Non utilisé |
| E11 | Assistant de carrefour, systèmes d’assistance à la conduite |
| E12 | Non utilisé |
| E13 | Non utilisé |
| E14 | Non utilisé |
| E15 | Non utilisé |
| E16 | Divertissement aux places arrière |
Boîte à fusibles du compartiment avant
Affectation des fusibles dans le compartiment avant (2019)
| Nr | Description |
|---|---|
| Nr | Description |
| 1 | Trappe de charge |
| 2 | Compresseur de climatisation |
| 3 | Non utilisé |
| 4 | Non utilisé |
| 5 | Système de charge |
| 6 | Non utilisé |
| 7 | Moteur électrique |
| 8 | Non utilisé |
| 9 | Non utilisé |
| 10 | Convertisseur de tension |
| Nr | Description |
|---|---|
| 11 | Système de charge |
| 12 | Non utilisé |
| 13 | Gestion thermique |
| 14 | Module de commande d’essuie-glace |
| 15 | Pompe à eau haute tension avec accumulateur |
| 16 | Essuie-glaces |
| 17 | Gestion thermique |
| 18 | Gestion thermique |
| 19 | Gestion thermique |
| 20 | Non utilisé |
| 21 | Non utilisé |
| 22 | Contrôle électronique de stabilité (ESC), gestion thermique |

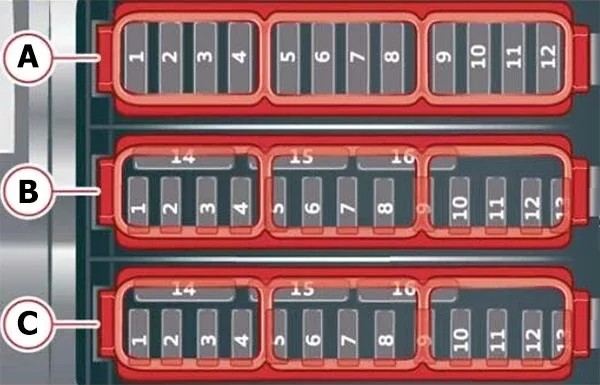

Boîte à fusibles du compartiment à bagages
Affectation des fusibles dans le compartiment à bagages (2019)
| Nr | Description |
|---|---|
| Nr | Description |
| Boîte à fusibles (A) (noir) | |
| A1 | Crochet d’attelage |
| A2 | Non utilisé |
| A3 | Tendeur de ceinture de sécurité du siège arrière côté passager |
| A4 | Tendeur de ceinture de sécurité du siège arrière côté conducteur |
| A5 | Prises pour remorque |
| A6 | Éclairage du crochet d’attelage gauche |
| A7 | Non utilisé |
| A8 | Chauffage des sièges arrière |
| A9 | Feux arrière |
| A10 | Non utilisé |
| A11 | Verrouillage centralisé, attelage arrière |
| A12 | Couvercle du compartiment à bagages |
| Boîte à fusibles B (noir) | |
| B1-B16 | Non attribué |
| Nr | Description |
|---|---|
| Panneau des fusibles C (noir) | |
| C1 | Module de commande des systèmes d’assistance à la conduite |
| C2 | Téléphone, antenne de toit |
| C3 | Support lombaire avant droit |
| C4 | Assistant latéral |
| C5 | Déconnexion de service |
| C6 | Système de surveillance de la pression des pneus |
| C7 | Climatisation interne |
| C8 | Non utilisé |
| C9 | Panneau de commande du système de climatisation arrière |
| C10 | Non utilisé |
| C11 | Ouverture / démarrage du véhicule (NFC) |
| C12 | Ouverture de porte de garage |
| C13 | Caméra de recul, caméras périphériques |
| C14 | Feux arrière |
| C15 | Lumière d’attelage droite |
| C16 | Non utilisé |
