Audi A8 D4 (2009-2017) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Audi A8 D4 (2009–2017), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Audi A8 D4 (2009-2017) – schéma du panneau de fusibles
Année de fabrication : 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Le fusible de l’allume-cigare (prise de courant) dans l’Audi A8 D4 (2009-2017) est le fusible (?) dans le panneau de fusibles

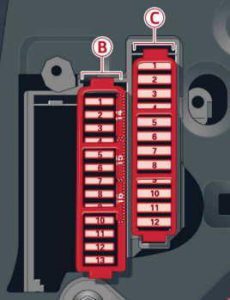

Affectation des fusibles dans le tableau de bord côté conducteur
| Boîte à fusibles (B) (marron) | ||
| Numéro | Ampérage [A] |
Description |
| 1 | 5 | Interrupteur de phare |
| 2 | 5 | Bobine de démarrage d’urgence
(identification de la clé). |
| 3 | 7.5 | Module de commande de porte arrière
(côté conducteur). |
| 5 | 15 | Klaxon |
| 6 | 7.5 | Éclairage intérieur (plafonnier) |
| 8 | 10/5 | Levier de colonne de direction ;
Volant multifonction ; Chauffage du volant. |
| 10 | 5 | Réglage de la colonne de direction |
| 11 | 7.5 | Module de commande de porte conducteur |
| 12 | 10 | Connecteur de diagnostic ;
Capteur de lumière/pluie. |
| 14 | 25 | Réglage de la colonne de direction |
| 15 | 20 | Direction assistée ;
Compresseur de climatisation. |
| 16 | 15 | Amplificateur de frein |
| Boîte à fusibles (C) (noir) | ||
| 1 | 30 | Chauffage des sièges avant |
| 2 | 30 | Essuie-glace avant |
| 3 | Éclairage extérieur avant | |
| 4 | 20 | Toit ouvrant |
| 5 | 30 | Alimentation de la vitre conducteur |
| 6 | 15 | Siège conducteur (pneumatique) |
| 7 | 20 | Toit panoramique |
| 8 | 35 | Contrôle dynamique |
| 9 | 30 | Éclairage extérieur avant |
| 10 | 35 | Système de vitre avant,
lave-phare. |
| 11 | 30 | Vitre électrique arrière
(côté conducteur). |
| 12 | 40 | Toit panoramique |
Affectation des fusibles dans le tableau de bord côté passager avant
| Numéro | Ampérage [A] |
Description |
| 1 | 5 | Système d’alerte antivol |
| 2 | 15 | Module de commande de transmission |
| 3 | 40 | Ventilateur de climatisation avant |
| 4 | 35 | Alimentation du moteur |
| 5 | ||
| 6 | 5 | Module de commande du moteur |
| 7 | 7.5 | Module de commande de porte d’entrée
pour les passagers. |
| 8 | 30 | Vitre avant passager |
| 9 | 10 | Module de commande ESC |
| 10 | 25 | Module de commande ESC |
| 11 | 30 | Vitre électrique arrière droite |
| 12 | 15 | Revêtement de siège passager avant (pneumatique) |
Affectation des fusibles dans le coffre
| Boîte à fusibles (A) (noir) | ||
| N° | Ampérage [A] |
Description |
| 1 | 5 | Enregistreur de données ;
Connecteur de diagnostic ; BCM-1 ; Système d’éclairage adaptatif. |
| 2 | 5 | Passerelle réseau |
| 3 | 5 | Suspension pneumatique adaptative |
| 4 | 5 | Système de stationnement |
| 5 | 5 | Levier de colonne de direction |
| 6 | 5 | Capteur du système de contrôle de la suspension |
| 7 | 5 | Tendeurs de ceinture ;
Module de contrôle des airbags. |
| 8 | 5 | Buses de lave-glace chauffantes ;
HomeLink (ouvre-garage) ; Module de contrôle du système de vision nocturne ; Différentiel sport ; Ioniseur. |
| 9 | 5 | Module de contrôle électromécanique
du frein de stationnement. |
| 10 | 5 | Chauffage des sièges arrière ;
Radiateur ; Rétroviseur intérieur. |
| 11 | 5 | Contrôle dynamique |
| 12 | 5 | Levier de vitesses ;
BCM-2. |
| 13 | 5 | Assistant latéral Audi |
| 14 | 5 | Module de commande du moteur |
| 15 | 40 | Démarrage |
| 16 | 10/5 | Phare gauche/système de contrôle
de la portée des phares. |
| Boîte à fusibles (B) (rouge) | ||
| 1 | 25 | Tendeur de ceinture gauche à effet réversible |
| 2 | 25 | Tendeur de ceinture droit à effet réversible |
| 3 | 5 | Diagnostic de démarrage |
| 4 | 7.5 | Convertisseur DC/DC |
| 5 | 7.5 | Régulateur de vitesse adaptatif |
| 6 | 10 | Phare droit
(phare adaptatif). |
| 7 | 5 | Module de commande ESC |
| 8 | 5 | Actionneur acoustique ;
Module de commande AEM. |
| 9 | 10 | Régulateur de vitesse adaptatif |
| 10 | 5 | Module de commande de transmission |
| 11 | 5 | Capteurs du système de climatisation |
|
Boîte à fusibles (C) (marron)
|
||
| 1 | 5 | Frein de stationnement électromécanique |
| 2 | 5 | Capteur du système de contrôle de la suspension |
| 3 | 7.5 | Module de commande de porte arrière droite |
| 4 | 5 | Réservoir à modulation intelligente |
| 5 | 15 | Contrôle du système de climatisation avant |
| 6 | 10 | Contrôle du système de climatisation arrière |
| 7 | 5 | Passerelle réseau |
| 8 | 15 | Radiateur |
| 9 | 5 | Interface pour fonctions spéciales |
| 10 | 5 | Adaptateur de téléphone portable ;
Combiné Bluetooth. |
| 11 | 15 | Module de commande AEM |
| 12 | 10 | Levier de vitesses |
| 13 | 10 | Éclairage intérieur |
| 14 | 20 | Éclairage extérieur arrière |
| 15 | 25 | Pompe à carburant |
| 16 | 30 | Frein de stationnement électromécanique |
|
Boîte à fusibles (D) (noir)
|
||
| 3 | 20 | Prises arrière |
| 5 | 15 | Suspension pneumatique adaptative |
| 6 | 25 | Prise 115 V |
| 7 | 30 | Frein de stationnement électromécanique |
| 8 | 25 | Chauffage des sièges arrière |
| 9 | 20 | Éclairage extérieur arrière |
| 10 | 20 | Ventilateur de climatisation arrière |
| 11 | 20 | Pare-soleil arrière ;
Système d’aide à la fermeture ; Fermeture du coffre ; Trappe à carburant |
| 12 | 30 | Module de commande du couvercle de coffre |
| Boîte à fusibles (E) (rouge) | ||
| 1 | 5 | Boutons de réglage du siège arrière |
| 3 | 7.5 | Siège arrière gauche (pneumatique) |
| 5 | 20 | Module de commande d’attelage de remorque |
| 6 | 30 | Siège arrière droit |
| 7 | 30 | Siège arrière gauche |
| 8 | 20 | Module de commande d’attelage de remorque |
| 9 | 15 | Module de commande d’attelage de remorque |
| 10 | 7.5 | Siège arrière droit (pneumatique) |
|
Boîte à fusibles (F) (marron)
|
||
| 1 | 30 | Récepteur radio/amplificateur audio |
| 2 | 30 | Amplificateur audio |
| 3 | 10 | Divertissement des sièges arrière ;
Récepteur radio/amplificateur audio. |
| 5 | 5 | Rétroviseur intérieur à atténuation automatique |
| 6 | 5 | Lecteur DVD |
| 7 | 5 | Tuner TV |
| 8 | 7.5 | Unité MMI/drive |
| 9 | 5 | Tableau de bord ;
Horloge analogique. |
| 10 | 5 | Affichage MMI |
| 11 | 7.5 | Récepteur radio |
| 12 | 5 | Caméra arrière
(aide au stationnement), vue de dessus. |
