Alfa Romeo Giulietta (2011-2019) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Alfa Romeo Giulietta 2011-2019, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Alfa Romeo Giulietta (2011-2019) – schéma du cadre de fusibles
Année de fabrication : 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Le fusible de l’allume-cigare (prise de courant) de l’Alfa Romeo Giulietta (2011-2019) est le fusible F85 et F86 dans le cadre de fusibles du compartiment moteur.
Cadre de fusibles dans le compartiment moteur
| Description | Numéro | Ampérage [A] |
| Alimentation de la pompe de lave-phares | F09 | 30 |
| Klaxon | F10 | 15 |
| Compresseur de climatisation | F19 | 7,5 |
| Lunette arrière chauffante | F20 | 30 |
| Pompe à carburant | F21 | 15 |
| Allume-cigare ; Prise d’alimentation des accessoires. | F85 | 15 |
| Prise d’alimentation de démarrage 12 V | F86 | 15 |
| Capteur d’état de charge de la batterie IBS pour le système Start&Stop | F87 | 5 |
| Dégivrage des rétroviseurs extérieurs | F88 | 7,5 |
Schéma de la boîte à fusibles du tableau de bord
| Description | Numéro | Ampérage [A] |
| Phare droit des feux de brouillard | F91 | 7,5 |
| Phare gauche des feux de brouillard | F90 | 7,5 |
| Phare des feux de route droit (versions avec phares halogènes) | F12 | 7,5 |
| Phare des feux de route gauche (versions avec phares halogènes) | F13 | 7,5 |
| Phare des feux de route droit (versions avec phares bi-xénon) | F12 | 15 |
| Phare des feux de route gauche (versions avec phares bi-xénon) | F13 | 15 |
| Phare antibrouillard droit | F93 | 7,5 |
| Phare antibrouillard gauche | F92 | 7,5 |
| Éclairage de plafond dans le coffre ; Éclairage de plafond dans le pare-soleil ;
Éclairage de plafond dans la boîte à gants ; Liseuses avant et arrière. |
F32 | 10 |
| Divers appareils | F31 | 5 |
| Lève-vitre électrique arrière (côté gauche) | F33 | 20 |
| Lève-vitre électrique arrière (côté droit) | F34 | 20 |
| +30 | F36 | 10 |
| Divers appareils | F37 | 7,5 |
| Verrouillage centralisé | F38 | 20 |
| Alimentation de l’ordinateur de bord | F42 | 5 |
| Pompe bidirectionnelle de lave-glace | F43 | 20 |
| Lève-vitre électrique avant (côté conducteur) | F47 | 20 |
| Lève-vitre électrique avant (côté passager) | F48 | 20 |
| Divers appareils | F49 | 5 |
| Divers appareils | F50 | 7,5 |
| Divers appareils | F51 | 5 |
| +30 | F53 | 7,5 |

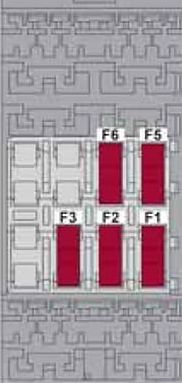

Schéma des fusibles dans le coffre
| Description | Numéro | Ampérage [A] |
| Commande de siège avant gauche | F1 | 15 |
| Commande de siège avant droit | F2 | 15 |
| Toit électrique | F3 | 15 |
| Instruments de réglage du soutien lombaire | F4 | 15 |
| Chauffage des sièges avant | F5 | 15 |
| Amplificateur BOSE + Subwoofer | F6 | 20 |
À propos de l’Alfa Romeo Giulietta (2011-2019)
L’Alfa Romeo Giulietta, produite de 2011 à 2019, est une berline compacte qui allie le style italien à des performances dynamiques. Ce modèle est connu pour son design élégant et son caractère sportif. La Giulietta offre diverses options de motorisation, y compris des variantes essence et diesel, offrant une large gamme de performances, des versions économiques aux versions sportives. L’intérieur du véhicule est conçu en mettant l’accent sur le confort et la technologie, offrant des fonctionnalités modernes et des matériaux de qualité. L’Alfa Romeo Giulietta est populaire auprès des conducteurs qui recherchent un véhicule avec un style distinctif et d’excellentes caractéristiques de conduite.
Schéma de la boîte à fusibles de l’Alfa Romeo Giulietta
Cette page présente le schéma de la boîte à fusibles pour le modèle Alfa Romeo Giulietta, essentiel pour l’entretien et les réparations corrects des systèmes électriques du véhicule. La boîte à fusibles est généralement située dans le compartiment moteur et à l’intérieur du véhicule, souvent sous le tableau de bord ou près du volant. Les diagrammes montrent les numéros des fusibles, leur ampérage et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement avec le même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa disposition et sa fonction.
