Alfa Romeo 166 restyling (2003-2007) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Alfa Romeo 166 restylée (2003-2007), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Alfa Romeo 166 restylée (2003-2007) – schéma des fusibles intérieurs
Année de fabrication : 2003, 2004, 2005, 2006, 2007.
Le fusible de l’allume-cigare (prise de courant) de l’Alfa Romeo 166 FL (2003-2007) est le fusible 7 de la boîte à fusibles.

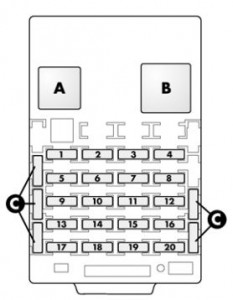

Fusibles et relais dans l’unité de commande
Les fusibles des principaux dispositifs sont situés dans l’unité de commande sous le tableau de bord, sur le côté gauche de la colonne de direction.

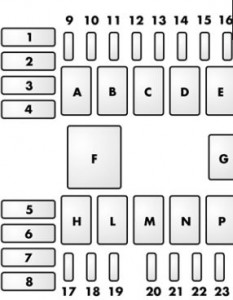

Fusibles et relais dans le compartiment moteur
| Numéro | Description |
| A | Phares |
| B | Ventilateur de climatisation |
| C | Klaxon |
| D | Phare antibrouillard avant |
| E | Versions essence (ventilateur simple) : radiateur moteur (haute vitesse) |
| Versions JTD (avec deux ventilateurs) : radiateur moteur (haute vitesse). | |
| F | Compresseur de climatisation |
| H | Versions essence : radiateur moteur (basse vitesse). |
| Versions JTD (avec deux ventilateurs) : radiateur moteur (haute vitesse). | |
| L | Pompe à carburant |
| M | Relais électronique principal d’injection |
| N | Moteur de démarrage |
| P | Chauffage du filtre à gazole (versions JTD). |
| Versions JTD (avec deux ventilateurs) : radiateur moteur (basse vitesse). |

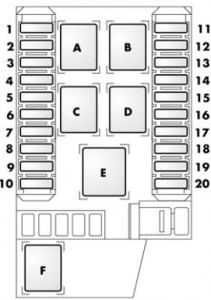

Fusibles et relais dans le coffre
| Nr | Description |
| A | Actionneur de mélange d’air ; Climatisation ;
Commande de chauffage auxiliaire (versions JTD). |
| B | Relais de chauffage de la lunette arrière |
| C | Commande de chauffage des sièges ; Rétroviseur électrochrome ;
Pare-soleil ; Capteur de pluie ; Unité de commande du capteur de stationnement ; Témoin de rétroviseur latéral ; Récepteur de télécommande ; Unité de commande du système d’alerte ; Témoin de commande des vitres du conducteur Témoin LOCK. |
| D | Chauffage du pare-brise ; Dégivrage des rétroviseurs extérieurs. |
| E | Chauffage des sièges avant ; Prise de courant arrière ;
Réglage électrique des sièges avant ; Toit ouvrant électrique. |
| F | Clignotants ; Pré-équipement remorque. |
Aperçu du schéma de la boîte à fusibles
| Éclairage extérieur | N° | Amp [A] | Position |
| Feux arrière (interrupteur) | 9 | 5 | 86 |
| 1 | 15 | 86 | |
| Clignotants | 12 | 10 | 93 |
| Éclairage extérieur (contrôle) | 5 | 10 | 86 |
| Feux antibrouillard avant | 16 | 15 | 89 |
| Phare et capteur de position de phare (phares au gaz) | 6 | 7,5 | 86 |
| Unité de commande IGE : | |||
| – interrupteur des feux arrière | 1 | 15 | 86 |
| – feux arrière | 9 | 5 | 86 |
| – phare | 11 | 15 | 86 |
| – feux de position gauche | 17 | 10 | 86 |
| – groupes de feux arrière | 15 | 10 | 86 |
| – feux de position droit | 8 | 10 | 86 |
| Feu de croisement gauche | 12 | 15 | 89 |
| Feux de recul (versions avec boîte de vitesses manuelle uniquement) | 13 | 10 | 86 |
| Feu de croisement droit | 10 | 15 | 89 |
| Éclairage intérieur | Numéro | Amp [A] | Position |
| Variateur d’éclairage du tableau de bord | 5 | 10 | 86 |
| Témoin de rétroviseur | 15 | 10 | 93 |
| Éclairage de la boîte à gants | 5 | 10 | 86 |
| Témoin de chauffage de siège | 15 | 10 | 93 |
| Éclairage de pare-soleil | 15 | 10 | 93 |
| Système/composant | Numéro | Amp [A] | Position |
| Unité de commande ABI | 13 | 10 | 86 |
| Unité de commande ABI – Verrouillage centralisé | 19 | 20 | 93 |
| Unité de commande ABI – Vitre avant gauche | 18 | 20 | 93 |
| Unité de commande ABI – Vitre avant droite | 3 | 20 | 93 |
| Unité de commande ABI – Vitre arrière gauche | 14 | 20 | 93 |
| Unité de commande ABI – Vitre arrière droite électrique | 17 | 20 | 93 |
| Unité de commande ABS | 9 | 5 | 86 |
| 7 | 40 | 89 | |
| 3 | 40 | 89 | |
| Chauffage auxiliaire (versions JTD) | 17 | 20 | 89 |
| 13 | 10 | 93 | |
| Système d’alerte (unité de commande) | 12 | 10 | 93 |
| 15 | 10 | 93 | |
| Système de codes Alfa Romeo | 20 | 5 | 86 |
| 16 | 5 | 86 | |
| Téléphone portable (combiné) | 18 | 5 | 86 |
| 5 | 10 | 86 | |
| Verrouillage centralisé (unité de commande ABI) | 19 | 20 | 93 |
| Allume-cigare | 7 | 20 | 86 |
| Ventilateur de climatisation | 2 | 30 | 89 |
| Unité de commande de climatisation | 19 | 5 | 86 |
| Compresseur de climatisation | 13 | 7,5 | 89 |
| Régulateur de vitesse | 5 | 10 | 86 |
| Chauffage du filtre à gazole (versions JTD) | 23 | 30 | 89 |
| 5 | 40 | 89 | |
| Dégivrage des rétroviseurs extérieurs | 2 | 7,5 | 93 |
| Rétroviseur électrochrome | 15 | 10 | 93 |
| Unité de commande d’injection électronique | 20 | 10 | 89 |
| 21 | 15 | 89 | |
| 22 | 20 | 89 | |
| Système d’injection électronique | 16 | 5 | 86 |
| Unité de commande moteur | 18 | 7,5 | 89 |
| Régulateur de refroidissement moteur | 16 | 5 | 86 |
| Ventilateur de radiateur moteur | 4 | 60 | 89 |
| Ventilateur de radiateur moteur | 5 | 40 | 89 |
| Système EOBD (prise) | 18 | 5 | 86 |
| Vitre avant gauche (unité de commande ABI) | 18 | 20 | 93 |
| Vitre avant droite (unité de commande ABI) | 3 | 20 | 93 |
| Réglage électrique du siège avant gauche | 6 | 30 | 93 |
| Réglage électrique du siège avant droit | 5 | 30 | 93 |
| Chauffage du siège avant gauche | 9 | 10 | 93 |
| Chauffage du siège avant droit | 8 | 10 | 93 |
| Pompe à carburant | 19 | 15 | 89 |
| Bobine de relais de pompe à carburant (compartiment moteur) | 16 | 5 | 86 |
| Bougie de préchauffage (versions JTD) | 8 | 60 | 89 |
| Système de lave-phares (intermittent) | 12 | 20 | 86 |
| Klaxon | 11 | 15 | 89 |
| Système ICS | 5 | 10 | 86 |
| 6 | 7,5 | 86 | |
| 7 | 20 | 86 | |
| 18 | 5 | 86 | |
| Tableau de bord | 6 | 7,5 | 86 |
| 18 | 5 | 86 | |
| Navigateur | 18 | 5 | 86 |
| Capteurs de stationnement (unité de commande) | 15 | 10 | 93 |
| Vitres électriques (témoin BLOCCO) | 15 | 10 | 93 |
| Toit ouvrant électrique | 10 | 20 | 93 |
| Pré-équipement | 4 | – | 93 |
| 11 | – | 93 | |
| Capteur de pluie | 15 | 10 | 93 |
| Prise de courant arrière | 16 | 20 | 93 |
| Vitre avant droite (unité de commande ABI) | 14 | 20 | 93 |
| Vitre arrière droite électrique (unité de commande ABI) | 17 | 20 | 93 |
| Chauffage de la lunette arrière | 1 | 30 | 93 |
| Bobine de relais T21, T22, T23 (coffre) | 3 | 5 | 86 |
| Bobine de relais T24 (coffre) | 5 | 10 | 86 |
| Récepteur de télécommande | 15 | 10 | 93 |
| Amplificateur audio | 20 | 25 | 93 |
| Système audio | 4 | 15 | 86 |
| Commandes audio au volant. | 5 | 10 | 86 |
| Moteur de démarrage | 1 | 30 | 89 |
| Pré-équipement remorque | 12 | 10 | 93 |
| Chauffage du pare-brise | 7 | 15 | 93 |
| Essuie-glaces | 14 | 25 | 86 |
À propos de l’Alfa Romeo 166 restylée (2003-2007)
L’Alfa Romeo 166 restylée, produite de 2003 à 2007, est une berline élégante qui combine le design italien avec des moteurs puissants. Ce modèle se caractérise par un look modernisé avec une calandre distinctive et des lignes dynamiques qui soulignent son caractère sportif. La gamme de moteurs comprenait des variantes essence et diesel, les versions les plus puissantes offrant des moteurs V6 qui assuraient une conduite souple et dynamique. L’intérieur du véhicule a été conçu en mettant l’accent sur le confort et le luxe, offrant des matériaux de qualité et des éléments technologiques modernes.
Schéma de la boîte à fusibles de l’Alfa Romeo 166 restylée
Cette page présente le schéma de la boîte à fusibles pour le modèle Alfa Romeo 166 restylé. Dans ce véhicule, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les diagrammes de cette page détaillent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fiabilité du véhicule, il est donc essentiel de suivre les procédures correctes lors du remplacement des fusibles.
