Suzuki Kizashi (2010-2014) – boîte à fusibles
Schéma des fusibles et relais – Suzuki Kizashi
S’applique aux véhicules fabriqués entre :
2010, 2011, 2012, 2013, 2014.

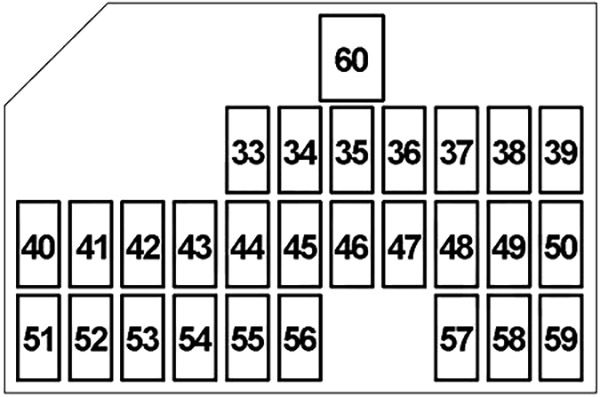

Fusibles du tableau de bord
côté conducteur
Les fusibles sont situés sous le tableau de bord, côté conducteur. Pour accéder à ces fusibles, tirez le panneau inférieur du tableau de bord pour déverrouiller les clips, puis retirez le panneau inférieur. L’intensité du courant de chaque fusible est indiquée en haut du panneau inférieur du tableau de bord.
Schéma des fusibles
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 33 | 15 | Moteur d’essuie-glace avant, module de commande de carrosserie (BCM) |
| 34 | 20 | Sièges chauffants |
| 35 | 25 | Moteur d’essuie-glace avant, relais d’essuie-glace avant, relais de pare-brise Hi/Lo |
| 36 | 7,5 | Capteur de pluie et de lumière, relais de désembuage arrière, module de commande de démarrage sans clé, module de toit ouvrant, rétroviseur à atténuation automatique, relais de moteur de ventilateur, module de commande de gicleurs de phares |
| 37 | 15 | Alternateur, bobine d’allumage n°1-n°4, module de commande moteur (ECM) |
| 38 | 15 | Au connecteur d’accessoires n° 2 |
| 39 | 15 | Au connecteur d’accessoires n° 1, interrupteur de rétroviseurs électriques, module de commande de démarrage sans clé, module de commande de siège, système audio, navigation |
| 40 | – | – |
| 41 | – | – |
| 42 | 10 | Module de commande du programme de stabilité électronique (ESP), capteur d’angle de braquage |
| 43 | 7,5 | Interrupteur de feux stop, régulateur de vitesse |
| 44 | 7,5 | Relais de transmission CVT, module de commande de transmission intégrale (4WD), module de commande P/S |
| 45 | 7,5 | – |
| 46 | 7,5 | Panneau de climatisation automatique, module de commande de carrosserie (BCM), module de commande de démarrage sans clé, compteur kilométrique combiné |
| 47 | 10 | Capteur de débit de transmission, module de commande de carrosserie (BCM), module de commande du système de capteurs de stationnement, interrupteur ESP OFF/interrupteur de capteur de stationnement, module de commande de siège électrique, module de commande de nivellement automatique des phares, module de commande CVC, chauffage de siège, interrupteur de feux de recul |
| 48 | 10 | Module d’airbag (SDM) |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 49 | 15 | Module de commande de démarrage sans clé, verrouillage de direction |
| 50 | 7,5 | Module de commande de démarrage sans clé, module de commande de carrosserie (BCM) |
| 51 | 20 | Unité de toit ouvrant |
| 52 | 7,5 | Relais de feu de brouillard arrière |
| 53 | 10 | Relais de feu arrière |
| 54 | 10 | Interrupteur de feux de freinage |
| 55 | 10 | Feux de détresse, module de commande de carrosserie (BCM) |
| 56 | 20 | Interrupteur principal de fenêtre, moteur de fenêtre avant (côté conducteur), interrupteur de fenêtre auxiliaire, moteur de fenêtre avant (côté passager) |
| 57 | 15 | Audio, navigation |
| 58 | 10 | Module de commande moteur (ECM), module de commande de carrosserie (BCM), module de commande de démarrage sans clé, interrupteur moteur, panneau de climatisation automatique, connecteur de liaison de données (DLC), compteur kilométrique combiné, console, lampe de lecture arrière, éclairage de coffre, éclairage de plafond, éclairage de coffre, éclairage de boîte à gants, éclairage de pieds, module de commande CVC |
| 59 | 20 | Verrouillage de porte, module de commande de carrosserie (BCM), relais de moteur de trappe de carburant n° 1 et 2 |
| 60 | 30 | Interrupteur principal de fenêtre, interrupteur auxiliaire de fenêtre arrière |
| R1 | Allumage (IG2) | |
| R2 | Allumage (IG1) | |
| R3 | Accessoires | |
| R4 | Feu arrière | |

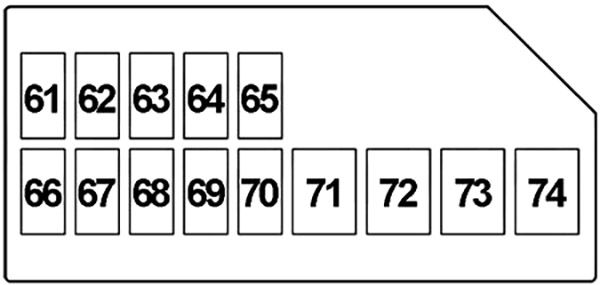

côté passager
Les fusibles sont également situés sous le tableau de bord, côté passager. Dévissez les deux vis et retirez le couvercle du tableau de bord.
Schéma des fusibles
| Numéro | Ampères [A] | Description |
|---|---|---|
| 61 | 20 | Fenêtre arrière (droite) |
| 62 | 20 | Fenêtre arrière (gauche) |
| 63 | 20 | Interrupteur principal de fenêtre, interrupteur auxiliaire de fenêtre, moteur de fenêtre avant |
| 64 | 15 | Module de commande de transmission intégrale (4WD) |
| 65 | 20 | Ventilateur de batterie |
| 66 | – | – |
| 67 | – | – |
| 68 | – | – |
| 69 | – | – |
| 70 | – | – |
| 71 | 20 | Amplificateur audio |
| 72 | 30 | Siège droit (module de commande de siège électrique, interrupteur de support lombaire, interrupteur auxiliaire de siège électrique) |
| 73 | 30 | Siège gauche (module de commande de siège électrique, interrupteur de support lombaire, interrupteur auxiliaire de siège électrique) |
| 74 | 30 | – |

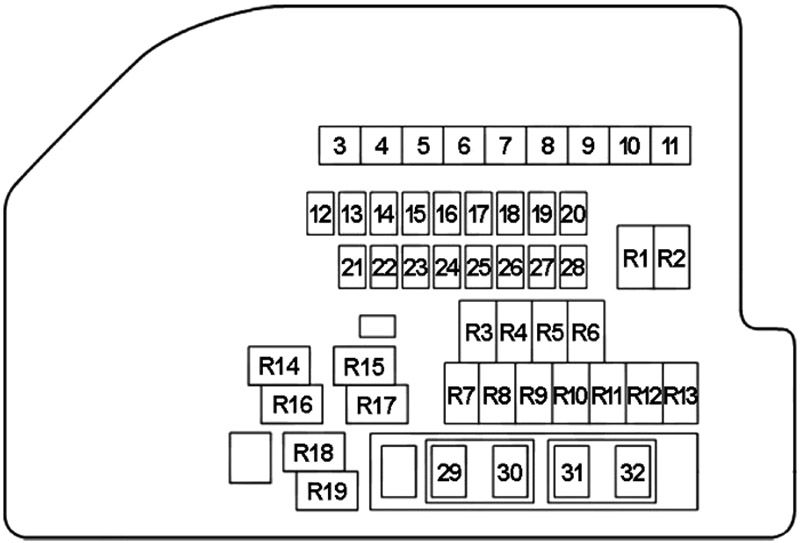

Schéma des fusibles dans le compartiment moteur
Le fusible principal, les fusibles primaires et certains fusibles individuels sont situés dans le compartiment moteur. Pour retirer un fusible, utilisez l’extracteur de fusible situé dans la boîte à fusibles. L’intensité du courant de chaque fusible est indiquée au dos du couvercle de la boîte à fusibles.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 3 | 50 | Relais de moteur de ventilateur |
| 4 | 50 | Boîte à fusibles du compartiment passager n° 2 (vitre électrique, siège électrique) |
| 5 | 50 | Boîte à fusibles du compartiment passager n° 1 (module de commande de démarrage sans clé) |
| 6 | 40 | Module de commande du programme de stabilité électronique (ESP) |
| 7 | 40 | Boîte à fusibles du compartiment passager n° 1 (lumières) |
| 8 | 30 | Relais de moteur de démarrage |
| 9 | 30 | Relais de ventilateur de radiateur n° 1 |
| 10 | 30 | Relais de ventilateur de radiateur n° 3 |
| 11 | 50 | Boîte à fusibles du compartiment passager n° 1 (interrupteur d’allumage) |
| 12 | 25 | Boîte à fusibles du compartiment passager n° 1 (réserve) |
| 13 | 25 | Module de commande du programme de stabilité électronique (ESP) |
| 14 | 20 | Relais principal (commande moteur) |
| 15 | 7,5 | Relais de feux de route, relais de feux de croisement (gauche et droit) |
| 16 | 30 | Moteur de gicleurs de phares |
| 17 | 30 | Relais de désembuage arrière |
| 18 | 15 | Relais de commande d’actionneur de volet |
| 19 | 15 | Relais de chauffage de rétroviseur |
| 20 | 10 | Relais de compresseur de climatisation |
| 21 | 15 | Feux de route (droite) |
| 22 | 15 | Feux de route (gauche) |
| 23 | 15 | Feux de croisement (droite) ou phares à décharge à haute intensité (HID) (droite) |
| 24 | 15 | Feux de croisement (gauche) ou phares à décharge à haute intensité (HID) (gauche) |
| 25 | – | – |
| 26 | – | – |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 27 | – | – |
| 28 | – | – |
| 29 | 15 | Klaxon |
| 30 | 15 | Relais de chauffage de capteur d’oxygène (HO2S) |
| 31 | 20 | Relais de feux de brouillard avant |
| 32 | 15 | Relais de transmission CVT, module de commande de transmission (TCM) |
| R1 | Feux de croisement (droite) | |
| R2 | Feux de croisement (gauche) | |
| R3 | Compresseur de climatisation | |
| R4 | Feu de brouillard arrière | |
| R5 | – | |
| R6 | Feux de route | |
| R7 | Pompe à carburant | |
| R8 | Démarrage moteur | |
| R9 | Essuie-glace avant | |
| R10 | – | |
| R11 | Essuie-glace avant Hi/Lo | |
| R12 | – | |
| R13 | Désembuage arrière | |
| R14 | Commande d’actionneur de volet | |
| R15 | Ventilateur de radiateur n° 1 | |
| R16 | Principal (commande moteur) | |
| R17 | Ventilateur de radiateur n° 3 | |
| R18 | Ventilateur de radiateur n° 2 | |
| R19 | Chauffage de rétroviseur | |

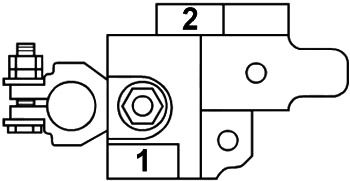

Liaison de fusible
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 120 | Tout le circuit électrique, batterie, démarreur, alternateur |
| 2 | 80 | Module de commande P/S |
À propos de la Suzuki Kizashi (2010-2014)
La Suzuki Kizashi, produite de 2010 à 2014, est une berline élégante qui se distingue par son design moderne et ses technologies avancées. Ce modèle a été conçu pour offrir confort et sécurité pendant la conduite. La Kizashi était disponible avec diverses motorisations, y compris des moteurs quatre cylindres de 2,4 litres, qui offraient des performances équilibrées et une consommation de carburant efficace. L’intérieur du véhicule était spacieux et bien fini, ce qui contribuait à une expérience de conduite agréable. La Kizashi est devenue populaire auprès des conducteurs à la recherche d’un véhicule de classe moyenne fiable et élégant.
Schéma de la boîte à fusibles Suzuki Kizashi
Cette page présente le schéma de la boîte à fusibles pour le modèle Suzuki Kizashi, essentiel pour l’entretien et les réparations corrects des systèmes électriques du véhicule. La boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement du véhicule et la protection contre les pannes électriques.
