Skoda Fabia III (2020-2021) – boîte à fusibles
Schéma des fusibles et relais – Skoda Fabia III
Concerne les véhicules fabriqués dans les années :
2020.
Pour l’allume-cigare (prises de courant) de la Skoda Fabia, les fusibles 13 (prise 12 volts dans le coffre) et 44 (allume-cigare, prise de courant 12 volts) sont responsables dans la boîte à fusibles du tableau de bord.
| Couleur du fusible | Ampères [A] |
|---|---|
| brun clair | 5 |
| brun foncé | 7,5 |
| rouge | 10 |
| bleu | 15 |
| bleu-jaune | 20 |
| blanc | 25 |
| vert/rose | 30 |
| Vert | 40 |
| rouge | 50 |

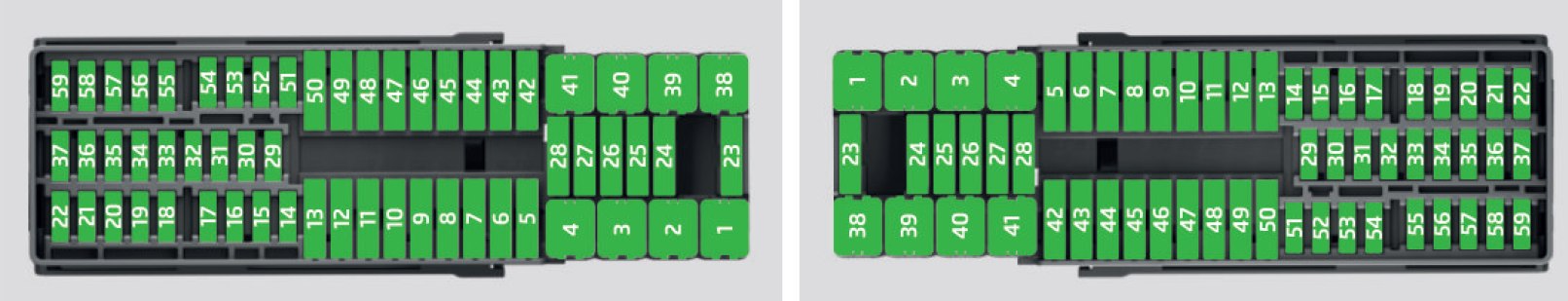

Schéma des fusibles dans le tableau de bord
Véhicules avec volant à gauche et à droite
| Numéro | Description |
|---|---|
| Numéro | Description |
| 1 | Phares gauches ; Clignotants ; Feu stop supérieur. |
| 2 | Verrouillage centralisé ; Vitres avant et arrière (uniquement avec ACC). |
| 3 | Allumage |
| 4 | Phares droits ; Feu de brouillard arrière ; Éclairage de la plaque d’immatriculation. |
| 5 | Lève-vitre électrique – conducteur |
| 6 | Éclairage intérieur |
| 7 | Klaxon |
| 8 | Attelage de remorque |
| 9 | Levier de commande sous le volant ; Unité de commande moteur (uniquement sans KESSY) ; Boîte de vitesses automatique (uniquement sans KESSY) ; ESC (uniquement sans KESSY) ; Attelage de remorque (uniquement sans KESSY) ; Direction assistée (uniquement sans KESSY). |
| 10 | Lève-vitre électrique – arrière gauche |
| 11 | Système de lave-phares |
| 12 | Écran d’infodivertissement |
| 13 | Réserve |
| 14 | Levier de commande sous le volant ; Interrupteur d’éclairage ; Verrouillage de l’extraction de la clé de contact (boîte de vitesses automatique) ; Connecteur de diagnostic ; Signal lumineux ; Capteur de pluie ; Capteur de lumière ; Caméra de recul. |
| 15 | Climatisation ; Boîte de vitesses automatique. |
| 16 | Tableau de bord ; Numéro d’urgence. |
| 17 | Système d’alarme ; Klaxon. |
| 18 | Compas de données |
| 19 | Réserve |
| 20 | Réserve |
| 21 | Réserve |
| 22 | Lave-glace avant et arrière (uniquement sans ACC) |
| 23 | Réserve |
| 24 | Climatisation/chauffage |
| 25 | Réserve |
| 26 | Chauffage des sièges avant |
| 27 | Essuie-glace arrière |
| 28 | Réserve |
| 29 | Airbag |
| Numéro | Description |
|---|---|
| 30 | Interrupteur d’éclairage ; Interrupteur de feux de recul ; Réglage de la surface des rétroviseurs ; Alimentation du panneau central avec boutons ; Alimentation du panneau latéral avec boutons ; Rétroviseur ; Climatisation ; Système de capteurs de stationnement. |
| 31 | Pompe à carburant ; Ventilateur de radiateur ; Régulateur de vitesse ; Connecteur de diagnostic. |
| 32 | Réglage de l’intensité des phares ; Phares LED. |
| 33 | Interrupteur de pédale d’embrayage ; Démarrage du moteur. |
| 34 | Fonction de charge USB |
| 35 | Détection d’angle mort |
| 36 | Chauffage des sièges avant |
| 37 | Radar |
| 38 | Réserve |
| 39 | Réserve |
| 40 | Prise de données |
| 41 | Dégivrage de la lunette arrière |
| 42 | Lève-vitre électrique – passager |
| 43 | Attelage de remorque |
| 44 | Allume-cigare ; Prise 12 V. |
| 45 | Lève-vitre électrique – arrière droit |
| 46 | Lave-glace avant et arrière ; Levier de commande sous le volant. |
| 47 | Attelage de remorque |
| 48 | Attelage de remorque |
| 49 | Pompe à carburant |
| 50 | Dispositif d’infodivertissement |
| 51 | Rétroviseurs extérieurs chauffants ; Buses de lave-glace chauffantes. |
| 52 | KESSY (système de verrouillage et de démarrage sans clé) |
| 53 | Verrouillage de la colonne de direction (véhicule avec KESSY) |
| 54 | Réserve |
| 55 | Réserve |
| 56 | Réserve |
| 57 | Réserve |
| 58 | Réserve |
| 59 | Réserve |
Schéma de la boîte à fusibles dans le compartiment moteur
| Numéro | Description |
|---|---|
| 1 | Ventilateur de radiateur |
| 2 | Réserve |
| 3 | ESC, ou ABS |
| 4 | Réserve |
| 5 | Réserve |
À propos de la Skoda Fabia III (2020-2021)
La Skoda Fabia III (2020-2021) est une voiture compacte qui offre un design moderne et une consommation de carburant efficace. Ce modèle est réputé pour sa fiabilité et sa praticité, ce qui en fait un choix idéal pour l’environnement urbain. La Skoda Fabia III est équipée de diverses motorisations, y compris des moteurs essence d’une cylindrée de 1,0 à 1,5 litre, qui offrent une puissance suffisante pour la conduite quotidienne. L’intérieur du véhicule est conçu en mettant l’accent sur le confort et la technologie, offrant de nombreuses fonctionnalités modernes telles qu’un écran tactile, un système de navigation et des éléments de sécurité avancés.
Schéma de la boîte à fusibles Skoda Fabia III
Cette page présente le schéma de la boîte à fusibles pour le modèle Skoda Fabia III, indispensable pour l’identification et le remplacement des fusibles. Dans ce véhicule, la boîte à fusibles est généralement située dans le compartiment moteur et à l’intérieur, habituellement sous le tableau de bord. Les diagrammes de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de connaître sa configuration et ses fonctions.
