Skoda Fabia (1997-2007) – boîte à fusibles

Dans cet article, vous trouverez des schémas de la boîte à fusibles de la Škoda Fabia (1997-2007), des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Skoda Fabia (1997 – 2007) – schéma poistky

Rok výroby: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005

Schéma poistky v motorovom priestore – skoda fabia schéma poistiek

Číslo	Spotrebiteľ	Prúd ampére [A]
1	Dynamo	175
2)	Interno	110
3)	Servosterzo	50
4	Zapaľovacie sviečky	40
5	Ventilátor chladiča	40
6	ABS alebo TCS alebo ESP	40
7	ABS alebo TCS alebo ESP	25
8	Ventilátor chladiča	30
9	Nedelené
10	Centrálny riadiaci modul	5
11	Systém klimatizácie	5
12	Nedelené
13	Automatická prevodovka	5
14	Nedelené
15	Nedelené
16	Nedelené

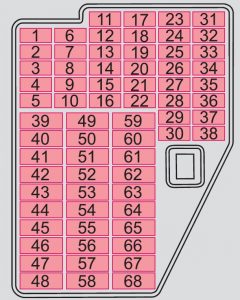

Schéma poistky v prístrojovej doske

№	Spotrebiteľ	ZA
1	Súprava smeroviek, ESP	5
2)	Brzdové svetlá	10
3)	Napájanie pre diagnostiku, systém klimatizácie	5
4	Vnútorné osvetlenie	10
5	Nedelené	–
6	Svetlá a viditeľnosť	5
7	Elektronika motora, posilňovač riadenia	5
8	Nedelené	–
9	Lambda sonda	10
10	S-kontakt a)	5
11	Elektrické spätné zrkadlo b)	5
12	Ventilačný systém, klimatizácia, xenónový projektor	5
13	Svetlo cúvania	10
14	Riadiaca jednotka Diesel motora	10
15	Systém čistenia projektorov, stierač	10
16	Súprava smeroviek	5
17	Benzínový motor – riadiaca jednotka c)	5
18	Telefón	5
19	Automatická prevodovka	10
20	Riadiaca jednotka pre poruchu žiarovky	5
21	Vyhrievané trysky pre predný stierač	5
22	Nedelené	–
23	Hlavný nosník pravý	10
24	Elektronika motora	10
25	Riadiaca jednotka pre ABS, riadiaca jednotka TCS pre ESP	5 10
26	Nedelené	–
27	Nedelené	–
28	Tempomat, spínač brzdy a pedál spojky	5
29	Nedelené	–
30	Hmlové svetlá na ľavej strane a kontrolka	10
31	Centrálne zamykanie – zámok batožinového priestoru	10
32	Zadný stierač	10
33	Svetlá na pravom boku	5

34	Svetlá na polohe na ľavej strane	5
35	Vstrekovač – motor na benzín	10
36	Osvecovanie evidenčného čísla	5
37	Zadné hmlové svetlo a kontrolka	5
38	Vyhrievanie vonkajšieho zrkadla	5
39	Vyhrievanie zadného okna	20
40	Klaksón	20
41	Predný stierač	20
42	Zapaľovač cigariet , elektrická zásuvka	15
43	Riadiaca jednotka, blokovanie páky prevodovky pre automatickú prevodovku	20
44	Smerovky	15
45	Rádio, navigačný systém	20
46	Elektrické ovládanie okien (vpredu vpravo)	25
47	Nedelené	–
48	Motor Diesel – riadiaca jednotka, vstrekovač	30
49	Systém centrálneho zamykania	15
50	Hlavné svetlá na pravej strane	15
51	Napájacia zásuvka v batožinovom priestore	15
52	Zapaľovanie	15
53	Elektrické ovládanie okien (vzadu vpravo)	25
54	Hlavné svetlá na ľavej strane	15
56	Riadiaca jednotka – motor na benzín	20
57	Prívesné zariadenie	25
58	Elektrické ovládanie okien (vpredu vľavo)	25
59	Nedelené	–
60	Klaksón pre systém alarmu proti krádeži	15
61	Palivové čerpadlo – motor na benzín	15
62	Elektricky ovládaná strecha	25
63	Vyhrievanie sedadiel	15
64	Systém čistenia reflektorov	20
65	Hmlové svetlá	15
66	Elektrické ovládanie okien (vzadu vľavo)	25
67	Nedelené	–
68	Ventilátor čerstvého vzduchu	25
a) Pre spotrebiče energie, napr. rádio, ktoré môžu byť používané so vypnutým zapaľovaním, pokiaľ kľúč nie je vytiahnutý. b) Pre vozidlá so systémom elektrického ovládania okien c) Sú 15 ampérov pre vozidlo s motorom 1,2 litra.

Priradenie poistky na batérii Skoda Fabia

№	Spotrebiteľ	ZA
1	Dynamo	175
2)	Interno	110
3)	Ventilátor chladiča	40
4	ABS alebo TCS alebo ESP	40
5	Servosterzo	50
6	Zapaľovacie sviečky a)	50
7	ABS alebo TCS alebo ESP	25
8	Ventilátor chladiča	30
9	Systém klimatizácie	5
10	Riadiaca jednotka motora	15
11	Centrálna riadiaca jednotka	5
12	Automatická prevodovka	5
a) Iba pre motor Diesel 1,9 / 96 kW.

À propos de la Skoda Fabia (1997-2007)

La Škoda Fabia, produite de 1997 à 2007, est un modèle populaire du constructeur tchèque Škoda Auto. Cette voiture compacte offre un design pratique et une fiabilité, ce qui la rend populaire dans sa catégorie. La Škoda Fabia était disponible avec différentes motorisations, y compris des moteurs essence et diesel, qui offraient différentes puissances et consommations de carburant. Le véhicule était connu pour son espace intérieur et son confort de conduite, ce qui le rendait idéal pour la conduite en ville et sur autoroute. Grâce à sa polyvalence et sa disponibilité, la Škoda Fabia est devenue l’un des modèles les plus vendus de la marque.

Schéma de la boîte à fusibles Skoda Fabia

Cette page présente le schéma de la boîte à fusibles pour le modèle Škoda Fabia, essentiel pour l’entretien et les réparations corrects du véhicule. La boîte à fusibles est généralement située à l’intérieur du véhicule, sous le tableau de bord côté conducteur, et une autre peut être placée dans le compartiment moteur. Les schémas sur cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité de votre véhicule, il est donc important d’avoir une vue d’ensemble de sa configuration.
