Dans cet article, vous trouverez les schémas des boîtes à fusibles du véhicule SEAT Mii électrique (2019–2021), vous obtiendrez des informations sur l’emplacement des panneaux de fusibles à l’intérieur du véhicule et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Les fusibles sont situés sous le volant, sous le tableau de bord.
Numéro
Description
Numéro
Description
1
Clignotants, système de gestion moteur
2
Batterie haute tension, connexion de diagnostic, climatisation
3
Réserve
4
Réserve
5
Levier de commande sous le volant (régulateur de vitesse, feux), système de gestion de l’alimentation à bord
6
Réglage électrique des rétroviseurs extérieurs, interrupteur des feux, feux
7
Système de gestion moteur
8
Charge de la batterie haute tension, levier de vitesses, servofrein, système de contrôle de la traction
9
Airbag, interrupteur de désactivation de l’airbag passager
10
Système d’aide au stationnement
11
Caméra avant pour les systèmes d’assistance
12
Réserve
13
Réserve
14
Essuie-glace arrière
15
Interrupteur des feux
Numéro
Description
26
Clignotants, relais principal
27
Éclairage intérieur
28
Connecteur de diagnostic
29
Composants électroniques
30
Rétroviseurs extérieurs chauffants
31
Ventilateur de radiateur
32
Clignotants et feux stop, feux de jour
33
Réserve
34
Réserve
35
Réserve
36
Prise 12 V
37
Réserve
38
Système d’infodivertissement
39
Réserve
40
Système de gestion moteur
41
Verrouillage centralisé
42
Numéro
Description
1
Électronique du système d’information
2
Système de freinage
3
Verrouillage pour retirer la clé du tableau de bord
4
Chauffage
5
Climatisation
6
Désactivation du système d’alimentation
7
Climatisation
8
Charge de la batterie haute tension, levier de vitesses, capteur de pluie pour les feux
9
Phare avant
10
Phare avant
11
Chauffage du pare-brise
12
Chauffage du pare-brise
Boîte à fusibles dans le compartiment moteur
scatola dei fusibili
boîte à fusibles
boîte à fusibles
fusibile
fusible
fusible
fusibili
fusibles
fusibles
vano motore
compartiment moteur
compartiment moteur
vano passeggero
habitacle
habitacle
abitacolo
cabine
cabine
portaoggetti
boîte à gants
boîte à gants
cofano
capot
capot
bagagliaio
coffre
coffre
relè
relais
relais
schema
schéma
schéma
diagramma
diagramme
diagramme
posizione
position
position
interruttore
interrupteur
interrupteur
centralina
unité de commande
unité de commande
alimentazione
alimentation
alimentation
accendisigari
allume-cigare
allume-cigare
alzacristalli
lève-vitres
lève-vitres
climatizzatore
climatisation
climatisation
tergicristallo
essuie-glace
essuie-glace
fendinebbia
phares antibrouillard
phares antibrouillard
faro
phare
phare
indicatore di direzione
clignotant
clignotant
freno
frein
frein
specchietto
rétroviseur
rétroviseur
chiusura centralizzata
verrouillage centralisé
verrouillage centralisé
avviamento
démarrage
démarrage
Schéma des fusibles et relais – Seat Mii electric
Concerne les véhicules fabriqués dans les années :
2020.
Fusibles sous le tableau de bord
Les fusibles sont situés sous le volant, sous le tableau de bord.
Numéro
Description
Numéro
Description
1
Clignotants, système de gestion moteur
2
Batterie haute tension, connexion de diagnostic, climatisation
3
Réserve
4
Réserve
5
Levier de commande sous le volant (régulateur de vitesse, feux), système de gestion de l’alimentation à bord
6
Réglage électrique des rétroviseurs extérieurs, interrupteur des feux, feux
7
Système de gestion moteur
8
Charge de la batterie haute tension, levier de vitesses, servofrein, système de contrôle de la traction
9
Airbag, interrupteur de désactivation de l’airbag passager
10
Système d’aide au stationnement
11
Caméra avant pour les systèmes d’assistance
12
Réserve
13
Réserve
14
Essuie-glace arrière
15
Interrupteur des feux
Numéro
Description
26
Clignotants, relais principal
27
Éclairage intérieur
28
Connecteur de diagnostic
29
Composants électroniques
30
Rétroviseurs extérieurs chauffants
31
Ventilateur de radiateur
32
Clignotants et feux stop, feux de jour
33
Réserve
34
Réserve
35
Réserve
36
Prise 12 V
37
Réserve
38
Système d’infodivertissement
39
Réserve
40
Système de gestion moteur
41
Verrouillage centralisé
42
Fusibles sur le tableau de bord
Dans les véhicules équipés du système START-STOP, les fusibles se trouvent sur le côté gauche du tableau de bord, derrière le couvercle.
Numéro
Description
1
Électronique du système d’information
2
Système de freinage
3
Verrouillage pour retirer la clé du contact
4
Chauffage
5
Climatisation
6
Désactivation du système d’alimentation
7
Climatisation
8
Charge de la batterie haute tension, levier de vitesses, capteur de pluie pour les feux
9
Phare avant
10
Phare avant
11
Chauffage du pare-brise
12
Chauffage du pare-brise
Fusibles dans le compartiment moteur
Schéma des fusibles et relais – Seat Mii electric
S’applique aux véhicules fabriqués dans les années :
2021.

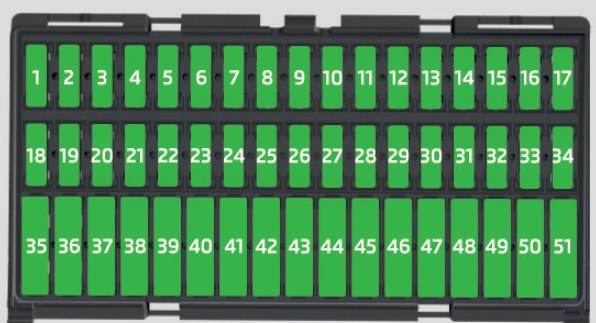

Boîte à fusibles sous le tableau de bord
Les fusibles sont situés sous le volant, sous le tableau de bord.
Protection
Récepteur
Protection
Récepteur
1
Clignotants, système de gestion moteur
2
Batterie haute tension, connexion de diagnostic
3
Réserve
4
Réserve
5
Levier de commande sous le volant (régulateur de vitesse, feux), système de gestion de l’alimentation à bord
6
Réglage électrique des rétroviseurs extérieurs, réglage de l’angle des phares
7
Système de gestion moteur
8
Charge de la batterie haute tension, levier de vitesses, servofrein, système de contrôle de la traction
9
Airbag, interrupteur de désactivation de l’airbag passager
10
Système d’aide au stationnement
11
Caméra avant pour les systèmes d’assistance
12
Réserve
13
Réserve
14
Essuie-glace arrière
15
Interrupteur des feux
Protection
Récepteur
26
Clignotants, relais principal
27
Éclairage intérieur
28
Connecteur de diagnostic
29
Composants électroniques
30
Rétroviseurs extérieurs chauffants
31
Ventilateur de radiateur
32
Clignotants et feux stop, feux de jour
33
Réserve
34
Réserve
35
Réserve
36
Prise 12 V
37
Réserve
38
Système d’infodivertissement
39
Réserve
40
Système de gestion moteur
41
Verrouillage centralisé
42

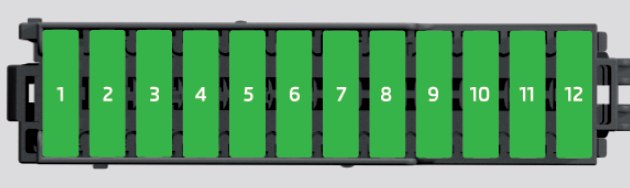

Boîte à fusibles dans le tableau de bord
Dans les véhicules équipés du système START-STOP, les fusibles se trouvent sur le côté gauche du tableau de bord, derrière le couvercle.
Protection
Récepteur
1
Électronique du système d’information
2
Système de freinage
3
Verrouillage pour retirer la clé du tableau de bord
4
Chauffage
5
Climatisation
6
Désactivation du système d’alimentation
7
Climatisation
8
Charge de la batterie haute tension, levier de vitesses, capteur de pluie pour les feux
9
Phare avant
10
Phare avant
11
Chauffage du pare-brise
12
Chauffage du pare-brise

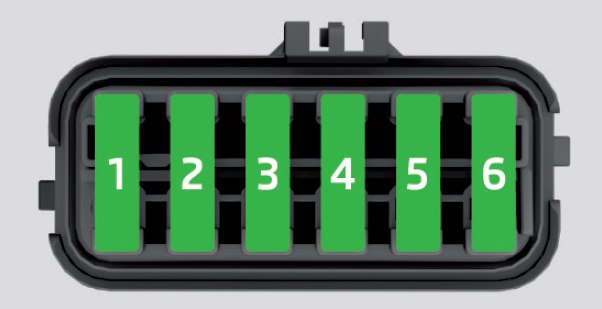

Boîte à fusibles dans le compartiment moteur
À propos de la Seat Mii electric (2019-2021)
La Seat Mii electric est une voiture électrique urbaine compacte, introduite entre 2019 et 2021. Ce modèle est conçu pour l’environnement urbain, où il excelle par son agilité et son efficacité. La Mii electric est équipée d’un moteur électrique qui offre une conduite silencieuse et fluide, tout en offrant une autonomie suffisante pour les besoins quotidiens. Le véhicule est idéal pour ceux qui recherchent une solution écologique pour la mobilité urbaine, et ses dimensions compactes permettent un stationnement et des manœuvres faciles dans les espaces restreints. L’intérieur est conçu en mettant l’accent sur le confort et les technologies modernes, ce qui en fait un choix attrayant pour les conducteurs modernes.
Schéma de la boîte à fusibles de la Seat Mii electric
Cette page présente le schéma de la boîte à fusibles pour le modèle Seat Mii electric, essentiel pour l’entretien et les réparations appropriés du véhicule. L’emplacement typique de la boîte à fusibles dans ce modèle est sous le tableau de bord et dans le compartiment moteur. Le schéma indique les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de la même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa disposition et sa fonction.
