Seat Leon (2005-2021) – boîte à fusibles
Dans cet article, vous trouverez des schémas de la boîte à fusibles de la Seat Leon 2005-2021, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Seat Leon (2005) – schéma du panneau de fusibles
Année de fabrication : 2005.
Le fusible de l’allume-cigare (prise de courant) de la Seat Leon (2005) est le fusible 24 du panneau de fusibles.
Fusibles sur le côté gauche du tableau de bord
| Numéro | Description | Ampérage [A] |
| 1 | Contrôle moteur essence et diesel | 10 |
| 2 | Contrôle ABS/ESP | 5 |
| 3 | Contrôle airbags | 5 |
| 4 | Contrôle chauffage ;
Capteur de pression ; Sièges chauffants ; Interrupteur ESP ; Marche arrière. |
5 |
| 5 | Moteur de phare gauche et droit ;
Contrôle GDL. |
5 |
| 6 | Passerelle CAN ;
Levier de vitesse automatique. |
5 |
| 7 | Relais de pare-brise ;
Rétroviseurs chauffants ; Téléphone VDA. |
5 |
| 8 | Contrôle remorque | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | Contrôle de porte | 10 |
| 13 | Diagnostic ;
Interrupteur de lumière ; Frein. |
10 |
| 14 | Transmission automatique | 5 |
| 15 | Contrôle du câblage | 7,5 |
| 16 | Contrôle chauffage, air et climatisation. | 10 |
| 17 | Capteur de pluie | 5 |
| 18 | Transmission automatique ;
Contrôle d’aide au stationnement. |
5 |
| 19 | – | – |
| 20 | Contrôle ESP | 5 |
| 21 | Moteur D2L (20147 kW) | 10 |
| 22 | Chauffage | 40 |
| 23 | Contrôle de porte | 30 |
| 24 | Allume-cigare | 25 |
| 25 | Contrôle du câblage | 25 |
| 26 | Points d’alimentation 12 V. | 30 |
| 27 | Contrôle de pré-allumage FSI ;
Relais essence, EKP 1.6. |
15 |
| 28 | – | – |
| 29 | Ampèremètre | 10 |
| 30 | Préchauffage | 20 |
| 31 | Pompe à vide | 20 |
| 32 | Contrôle de porte | 30 |
| 33 | Toit ouvrant | 30 |
| 34 | Contrôle confort | 25 |
| 35 | Capteur d’alarme, klaxon | 5 |
| 36 | Lave-phares | 20 |
| 37 | Sièges | 30 |
| 38 | Moteur | 10 |
| 39 | Transmission automatique | 20 |
| 40 | Chauffage | 40 |
| 41 | Cache arrière, puissance | 15 |
| 42 | Contrôle du câblage | 15 |
| 43 | Contrôle remorque | 15 |
| 44 | Contrôle remorque | 20 |
| 45 | Contrôle remorque | 15 |
| 46 | Buses chauffantes ;
Contrôle chauffage ; Climatisation. |
5 |
| 47 | Sonde lambda | 10 |
| 48 | Sonde lambda | 10 |
| 49 | Interrupteur de lumière | 7,5 |
Schéma des fusibles, compartiment moteur, partie gauche
| Numéro | Description | Ampérage [A] |
| 1 | Nettoyage | 30 |
| 2 | Colonne de direction | 5 |
| 3 | Contrôle du câblage | 5 |
| 4 | ABS | 30 |
| 5 | Boîte de vitesses AQ | 15 |
| 6 | Combiné | 5 |
| 7 | – | – |
| 8 | Radio | 15 |
| 9 | Téléphone | 5 |
| 10 | Relais principal dans le compartiment moteur FSI et alimentation du module diesel/injection. | 5 |
| Relais principal dans le compartiment moteur D2L
(2,0 FSI 147 kW). |
10 | |
| 11 | – | – |
| 12 | Passerelle CAN | 5 |
| 13 | Alimentation du module d’injection d’essence | 25 |
| Alimentation du module d’injection diesel | 30 | |
| 14 | Bobine | 20 |
| 15 | Moteur T71/20 FSI | 5 |
| Relais de pompe | 10 |
| 16 | Pompe ADS | 30 |
| 17 | Klaxon | 15 |
| 18 | – | – |
| 19 | Nettoyage | 30 |
| 20 | – | – |
| 21 | Sonde lambda | 15 |
| 22 | Pédale de frein ;
Capteur de vitesse. |
5 |
| 23 | Moteur 1,6 litre, relais principal
(relais 100) |
5 |
| T 71 diesel EGR | 15 | |
| 2.0 D2L Pompe à carburant haute pression. | 10 | |
| 24 | ARF, valve de changement de vitesse | 10 |
| 25 | Éclairage droit | 40 |
| 26 | Éclairage gauche | 40 |
| 27 | Moteur 1.6 SLP | 40 |
| Relais de bougies de préchauffage 1.9 TDI | 50 | |
| 28 | L15 | 40 |
| 29 | Vitres électriques (avant et arrière) | 50 |
| Vitres électriques (avant) | 30 | |
| 30 | KLX | 40 |
Emplacement dans le compartiment moteur : panneau latéral
| Numéro | Description | Ampérage [A] |
| B1 | Alternateur <140 W. | 150 |
| Alternateur> 140 W. | 200 | |
| C1 | Direction assistée | 80 |
| D1 | PTC (chauffage électrique supplémentaire par air). | 100 |
| E1 | Ventilateur électrique <500 W ; Ventilateur électrique> 500 W. | 50 |
| 80 | ||
| F1 | Alimentation multipoint « 30 » ;
Boîte à fusibles intérieure. |
100 |
| G1 | Alimentation en tension du fusible de remorque
dans la boîte à fusibles intérieure. |
50 |
| H1 | – | – |
Seat Leon (2006) – schéma des fusibles
Année de fabrication : 2006.
Le fusible de l’allume-cigare (prise de courant) de la Seat Leon (2006) est le fusible 17 de la boîte à fusibles
Fusibles sur le côté gauche du tableau de bord
| Numéro | Description | Ampérage [A] |
| 1 | Unité de commande de diagnostic ;
Éclairage des instruments ; Unité de commande de réglage des phares ; Ampèremètre ; Vitres avant chauffantes. |
10 |
| 2 | Unité de commande moteur ;
Unité de commande ABS-ESP ; Transmission automatique ; Tableau de bord ; Unité de commande de remorque ; Interrupteur de lumière ; Capteur de frein ; Direction assistée ; Phare gauche et droit. |
5 |
| 3 | Airbag | 5 |
| 4 | Chauffage ;
Interrupteur de recul ; Interrupteur ASR-ESP ; Téléphone ; Buses ; Rétroviseur électrochrome. |
5 |
| 5 | Phare xénon droit | 5 |
| 6 | Phare xénon gauche | 5 |
| 7 | – | – |
| 8 | Kit d’installation de remorque
(solution de support). |
5 |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | Verrouillage centralisé | 10 |
| 13 | Diagnostic ;
Interrupteur de lumière ; Capteur de pluie. |
10 |
| 14 | Transmission automatique ;
Chauffage ; Unité de commande ESP ; Levier de vitesse automatique. |
5 |
| 15 | Unité de commande de câble | 7,5 |
| 16 | – | – |
| 17 | Alarme | 5 |
| 18 | – | – |
| 19 | Kit de feux de brouillard
(solution de support). |
|
| 20 | – | – |
| 21 | Moteur D2L
(2,0 l 147 kW 4 vitesses TFSI). |
10 |
| 22 | Contrôle du ventilateur | 40 |
| 23 | Vitres électriques avant | 30 |
| 24 | – | – |
| 25 | Chauffage de la lunette arrière | 25 |
| 26 | Vitres électriques arrière | 30 |
| 27 | Moteur (instrument de mesure / relais de pompe à carburant) | 15 |
| 28 | Commande confort | 25 |
| 29 | – | – |
| 30 | Transmission automatique | 20 |
| 31 | Pompe à vide | 20 |
| 32 | – | – |
| 33 | Toit ouvrant | 30 |
| 34 | Commande confort | 25 |
| 35 | – | – |
| 36 | Lave-phares | 20 |
| 37 | Sièges chauffants | 30 |
| 38 | Moteur D2L
(2,0 l 147 kW 4 vitesses TFSI). |
10 |
| 39 | – | 20 |
| 40 | Commande du ventilateur | 40 |
| 41 | Moteur d’essuie-glace de pare-brise ;
Unité de commande de câbles. |
15 |
| 42 | Prise 12V ;
Allume-cigare. |
15 |
| 43 | Pré-montage du support de remorque | 15 |
| 44 | Pré-montage du support de remorque | 20 |
| 45 | Pré-montage du support de remorque | 15 |
| 46 | – | – |
| 47 | Moteur D2L
(2,0 l 147 kW 4 vitesses TFSI). |
10 |
| 48 | Moteur D2L
(2,0 l 147 kW 4 vitesses TFSI). |
10 |
| 49 | – | – |
Schéma des fusibles, compartiment moteur, partie gauche
| N° | Description | Ampérage [A] |
| 1 | Nettoyage | 30 |
| 2 | Colonne de direction | 5 |
| 3 | Unité de commande de câble | 5 |
| 4 | ABS | 30 |
| 5 | Boîte de vitesses AQ | 15 |
| 6 | Tableau de bord | 5 |
| 7 | – | – |
| 8 | Radio | 15 |
| 9 | Téléphone | 5 |
| 10 | Relais principal en FSI,
compartiment moteur Diesel, alimentation du module d’injection. |
5 |
| Relais principal dans le compartiment moteur D2L
(2.0 FSI 147 kW). |
10 | |
| 11 | – | – |
| 12 | Passerelle CAN | 5 |
| 13 | Alimentation du module d’injection essence | 25 |
| Alimentation du module d’injection diesel | 30 | |
| 14 | Bobine | 20 |
| 15 | Moteur T71/20 FSI | 5 |
| Relais de pompe | 10 |
| 16 | Pompe ADS | 30 |
| 17 | Klaxon | 15 |
| 18 | – | – |
| 19 | Nettoyage (?) | 30 |
| 20 | – | – |
| 21 | Sonde lambda | 15 |
| 22 | Pédale de frein, capteur de vitesse | 5 |
| 23 | Moteur 1.6, relais principal
(relais n° 100). |
5 |
| T 71 diesel EGR | 10 | |
| 2.0 D2L Pompe à carburant haute pression | 15 | |
| 24 | ARF, convertisseur de valve | 10 |
| 25 | Éclairage droit | 40 |
| 26 | Éclairage gauche | 40 |
| 27 | Moteur 1.6 SLP | 40 |
| Relais de bougies de préchauffage 1.9 TDI | 50 | |
| 28 | KL15 | 40 |
| 29 | Vitres électriques (avant et arrière) | 50 |
| Vitres électriques (avant) | 30 | |
| 30 | X – relais d’échappement | 40 |
Emplacement dans le compartiment moteur : panneau latéral
| N° | Description | Ampérage [A] |
| B1 | Alternateur <140 W. | 150 |
| Alternateur> 140 W. | 200 | |
| C1 | Direction assistée | 80 |
| D1 | Alimentation multipoint « 30 » ;
Boîte à fusibles intérieure. |
100 |
| E1 | Ventilateur <500 W ; Ventilateur> 500 W. | 50 |
| 80 | ||
| F1 | PTC
chauffage électrique supplémentaire par air |
100 |
| G1 | Alimentation en tension du fusible de remorque
dans la boîte à fusibles intérieure. |
50 |
| H1 | Verrouillage centralisé (4F8 avec autolock) | – |
Seat Leon (2007) – schéma de la boîte à fusibles
Année de fabrication : 2007.
Le fusible de l’allume-cigare (prise de courant) de la Seat Leon (2007) est le fusible 42 de la boîte à fusibles
Fusibles sur le côté gauche du tableau de bord
| Numéro | Description | Ampérage [A] |
| 1 | Diagnostic ;
Tableau de bord ; Éclairage des indicateurs ; Tableau de bord des phares ; Ampèremètre ; Essuie-glaces chauffants. |
10 |
| 2 | Unité de commande moteur ;
Tableau de bord ABS-ESP ; Transmission automatique ; Tableau de bord des instruments ; Tableau de bord de remorque ; Interrupteur de lumière ; Capteur de frein ; Direction assistée ; Phares droit et gauche. |
5 |
| 3 | Airbag | 5 |
| 4 | Chauffage ;
Interrupteur de marche arrière ; Interrupteur ASR-ESP ; Téléphone ; Buses ; Rétroviseur électrochrome anti-éblouissement ; Navigation Tomtom. |
5 |
| 5 | Phare xénon droit | 5 |
| 6 | Phare xénon gauche | 5 |
| 7 | – | – |
| 8 | Kit de pré-installation de remorque
(solution de support) |
5 |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | Verrouillage centralisé | 10 |
| 13 | Diagnostic ;
Interrupteur de lumière ; Capteur de pluie. |
10 |
| 14 | Transmission automatique ;
Chauffage ; Unité de commande ESP ; Levier de vitesse automatique. |
5 |
| 15 | Unité de commande de câble | 7,5 |
| 16 | – | – |
| 17 | Alarme | 5 |
| 18 | – | – |
| 19 | Kit de feux de brouillard (solution supportée) | |
| 20 | – | – |
| 21 | Moteur D2L (2,0 l 147 kW 4 vitesses TFSI) | 10 |
| 22 | Contrôle du ventilateur | 40 |
| 23 | Vitres électriques (avant) | 30 |
| 24 | – | – |
| 25 | Chauffage de la lunette arrière | 25 |
| 26 | Vitres arrière électriques | 30 |
| 27 | Moteur (unité de commande de carburant/relais de pompe) | 15 |
| 28 | Commande confort | 25 |
| 29 | – | – |
| 30 | Transmission automatique | 20 |
| 31 | Pompe à vide | 20 |
| 32 | – | – |
| 33 | Toit ouvrant | 30 |
| 34 | Commande confort | 25 |
| 35 | – | – |
| 36 | Lave-phares | 20 |
| 37 | Sièges chauffants | 30 |
| 38 | Moteur D2L (2,0 l 147 kW 4 vitesses TFSI) | 10 |
| 39 | – | 20 |
| 40 | Commande du ventilateur | 40 |
| 41 | Câblage du moteur d’essuie-glace
arrière/climatisation |
15 |
| 42 | Prise 12 V ;
Allume-cigare. |
15 |
| 43 | Pré-montage du support de remorque | 15 |
| 44 | Pré-montage du support de remorque | 20 |
| 45 | Pré-montage du support de remorque | 15 |
| 46 | – | – |
| 47 | Moteur D2L (2,0 l 147 kW 4 vitesses TFSI) | 10 |
| 48 | Moteur D2L (2,0 l 147 kW 4 vitesses TFSI) | 10 |
| 49 | – | – |

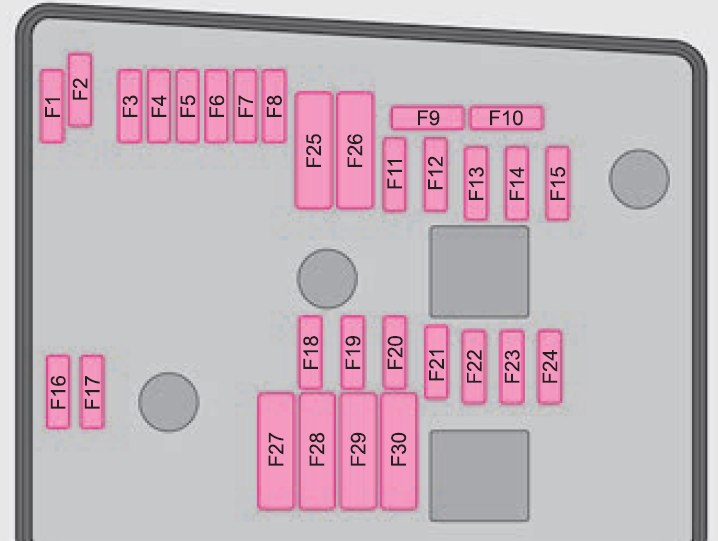

Schéma des fusibles, compartiment moteur, partie gauche
| Numéro | Description | Ampérage [A] |
| 1 | Nettoyage | 30 |
| 2 | Colonne de direction | 5 |
| 3 | Unité de commande de câble | 5 |
| 4 | ABS | 30 |
| 5 | Boîte de vitesses AQ | 15 |
| 6 | Tableau de bord | 5 |
| 7 | – | – |
| 8 | Radio | 15 |
| 10 | Relais principal en FSI,
compartiment moteur Diesel, alimentation du module d’injection. |
5 |
| Relais principal dans le compartiment moteur D2L
(2.0 FSI 147 kW). |
10 | |
| 11 | – | – |
| 12 | Passerelle CAN | 5 |
| 13 | Alimentation du module d’injection essence | 25 |
| Alimentation du module d’injection diesel | 30 | |
| 14 | Bobine | 20 |
| 15 | Moteur T71/20 FSI | 5 |
| Relais de pompe | 10 |
| 16 | Pompe ADS | 30 |
| 17 | Klaxon | 15 |
| 18 | – | – |
| 19 | Vide | 30 |
| 20 | – | – |
| 21 | Sonde lambda | 15 |
| 22 | Pédale de frein ;
Capteur de vitesse. |
5 |
| 23 | Moteur 1.6, relais principal
(relais n° 100) |
5 |
| T 71 diesel EGR | 10 | |
| 2.0 D2L Pompe à carburant haute pression | 15 | |
| 24 | ARFl
Valve de transmission. |
10 |
| 25 | Éclairage côté droit | 40 |
| 26 | Éclairage côté gauche | 40 |
| 27 | Moteur 1.6 SLP | 40 |
| Relais de bougies 1.9 TDI | 50 | |
| 28 | KL15 | 40 |
| 29 | Vitres électriques (avant et arrière) | 50 |
| Vitres électriques (avant) | 30 | |
| 30 | X – relais d’échappement | 40 |
Emplacement dans le compartiment moteur : boîte à fusibles
| Numéro | Description | Ampérage [A] |
| B1 | Alternateur <140 W. | 150 |
| Alternateur> 140 W. | 200 | |
| C1 | Direction assistée | 80 |
| D1 | Alimentation multipoint « 30 ».
Boîte à fusibles intérieure |
100 |
| E1 | Ventilateur <500 W/Ventilateur> 500 W. | 50 |
| 80 | ||
| F1 | PTC (chauffage supplémentaire
électrique par air) |
100 |
| G1 | Alimentation en tension du fusible de remorque
dans la boîte à fusibles intérieure |
50 |
| H1 | Verrouillage centralisé commandé
(4F8 avec autolock). |
– |
Seat Leon (2008) – schéma de la boîte à fusibles
Année de fabrication : 2008
Fusibles sur le côté gauche du tableau de bord
| Numéro | Description | Amp [A] |
| 1 | Diagnostic ;
Tableau de bord ; Éclairage des indicateurs ; Tableau de bord des phares ; Ampèremètre ; Essuie-glaces chauffants. |
10 |
| 2 | Unité de commande moteur ;
Tableau de bord ABS-ESP ; Transmission automatique ; Tableau de bord des instruments ; Tableau de bord de remorque ; Interrupteur de lumière ; Capteur de frein ; Direction assistée ; Phares droit et gauche. |
5 |
| 3 | Airbag | 5 |
| 4 | Interrupteur de chauffage,
marche arrière ; Interrupteur ASR-ESP ; Téléphone ; Buses ; Rétroviseur électrochrome ; Navigation Tomtom. |
5 |
| 5 | Phare xénon droit | 5 |
| 6 | Phare xénon gauche | 5 |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | Verrouillage centralisé | 10 |
| 13 | Diagnostic ;
Interrupteur de lumière ; Capteur de pluie. |
10 |
| 14 | Transmission automatique ;
Chauffage ; Unité de commande ESP ; Levier de vitesse automatique. |
5 |
| 15 | Unité de commande de câble | 7,5 |
| 16 | – | – |
| 17 | Alarme | 5 |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | Gestion moteur | 10 |
| 22 | Interrupteur de ventilateur | 40 |
| 23 | Vitres électriques (avant) | 30 |
| 24 | – | – |
| 25 | Chauffage de la lunette arrière | 25 |
| 26 | Vitres arrière électriques | 30 |
| 27 | Moteur (unité de commande de carburant/relais de pompe) | 15 |
| 28 | Commande confort | 25 |
| 29 | – | – |
| 30 | Transmission automatique | 20 |
| 31 | Pompe à vide | 20 |
| 32 | – | – |
| 33 | Toit ouvrant | 30 |
| 34 | Commande confort | 25 |
| 35 | – | – |
| 36 | Lave-phares | 20 |
| 37 | Sièges chauffants | 30 |
| 38 | Gestion moteur | 10 |
| 39 | – | – |
| 40 | Interrupteur de ventilateur | 40 |
| 41 | Câblage du moteur d’essuie-glace arrière,
tableau de bord |
15 |
| 42 | Alimentation 12 V ;
Allume-cigare. |
15 |
| 43 | Pré-installation d’attelage de remorque | 15 |
| 44 | Pré-installation d’attelage de remorque | 20 |
| 45 | Pré-installation d’attelage de remorque | 15 |
| 46 | – | – |
| 47 | Gestion moteur | 10 |
| 48 | Gestion moteur | 10 |
| 49 | – | – |
Schéma des fusibles, compartiment moteur, partie gauche
| N° | Description | Amp [A] |
| 1 | Libre | 30 |
| 2 | – | – |
| 3 | Unité de commande de câble | 5 |
| 4 | ABS | 30 |
| 5 | Boîte de vitesses AQ | 15 |
| 6 | Communication/colonne de direction | 5 |
| 7 | Clé de contact | 40 |
| 8 | Radio | 15 |
| 9 | Téléphone ;
Navigation TomTom. |
5 |
| 10 | Gestion moteur | 5 |
| Gestion moteur | 10 | |
| 11 | – | – |
| 12 | Passerelle | 5 |
| 13 | Alimentation du module d’injection d’essence | 25 |
| Alimentation du module d’injection diesel | 30 | |
| 14 | Bobine | 20 |
| 15 | Gestion moteur | 5 |
| Relais de pompe à carburant | 10 |
| 16 | Éclairage droit | 30 |
| 17 | Klaxon | 15 |
| 18 | – | – |
| 19 | Nettoyage | 30 |
| 20 | – | – |
| 21 | Sonde lambda | 15 |
| 22 | Pédale de frein ;
Capteur de vitesse. |
5 |
| 23 | Gestion moteur | 5 |
| Gestion moteur | 10 | |
| Gestion moteur | 15 | |
| 24 | ARF, changement de valve | 10 |
| 25 | Pompe ABS | 40 |
| 26 | Éclairage gauche | 40 |
| 27 | Gestion moteur | 40 |
| Gestion moteur | 50 | |
| 28 | – | – |
| 29 | Vitres électriques (avant et arrière) | 50 |
| Vitres électriques (avant) | 30 | |
| 30 | Clé de contact | 40 |
Emplacement dans le compartiment moteur : boîte à fusibles
| Numéro | Description | Amp [A] |
| B1 | Alternateur <140 W. | 150 |
| Alternateur> 140 W. | 200 | |
| C1 | Direction assistée | 80 |
| D1 | Alimentation multipoint « 30 » ;
Boîte à fusibles interne. |
100 |
| E1 | Ventilateur <500 W ; Ventilateur> 500 W. | 50 |
| 80 | ||
| F1 | PTC
(chauffage électrique supplémentaire par air) |
80 |
| G1 | PTC
(chauffage électrique supplémentaire par air) |
40 |
| H1 | Verrouillage centralisé de la direction | – |
Seat Leon (2009) – schéma des fusibles
Le fusible de l’allume-cigare (prise de courant) de la Seat Leon (2009) est le fusible 42 de la boîte à fusibles.
Année de fabrication : 2009
Fusibles sur le côté gauche du tableau de bord
| N° | Description | Amp [A] |
| 1 | Diagnostic ;
Tableau de bord ; Éclairage des instruments ; Tableau de bord des phares ; Ampèremètre ; Essuie-glaces chauffants ; Gestion moteur ; Phares AFS. |
10 |
| 2 | Unité de commande moteur ;
Tableau de bord ABS-ESP ; Transmission automatique ; Tableau de bord ; Tableau de bord de remorque ; Interrupteur de lumière ; Capteur de frein ; Direction assistée ; Phares droit et gauche. |
10 |
| 3 | Airbag | 5 |
| 4 | Chauffage ;
Interrupteur de marche arrière ; Interrupteur ASR-ESP ; Rétroviseur électrique ; Télécommande de stationnement ; Capteur de niveau d’huile. |
5 |
| 5 | Phare droit xénon | 10 |
| 6 | Phare gauche xénon | 10 |
| 7 | – | – |
| 8 | Assistant d’installation d’attelage | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | Verrouillage centralisé | 15 |
| 13 | Diagnostic ;
Interrupteur de lumière ; Capteur de pluie ; Lunette arrière chauffante. |
10 |
| 14 | Transmission automatique ;
Chauffage ; Unité de commande ESP ; Levier de vitesse automatique. |
5 |
| 15 | – | – |
| 16 | – | – |
| 17 | Alarme | 5 |
| 18 | Combiné ;
Leviers avec fonction START STOP. |
5 |
| 19 | Assistant de feux de brouillard | 20 |
| 20 | Navigation ;
Radio avec fonction START STOP. |
15 |
| 21 | Gestion moteur | 10 |
| 22 | Interrupteur de ventilateur | 40 |
| 23 | Vitres électriques (avant) | 30 |
| 24 | Unité de commande de carrosserie | 20 |
| 25 | Lunette arrière chauffante | 25 |
| 26 | Vitres arrière électriques | 30 |
| 27 | Moteur
(contrôle carburant/relais pompe) |
15 |
| 28 | Commande confort | 30 |
| 29 | – | – |
| 30 | Transmission automatique | 20 |
| 31 | Pompe à vide | 20 |
| 32 | – | – |
| 33 | Toit ouvrant | 25 |
| 34 | Tableau de bord confort ;
Verrouillage centralisé. |
25 |
| 35 | – | – |
| 36 | Lave-phares | 20 |
| 37 | Sièges chauffants | 30 |
| 38 | Gestion moteur | 10 |
| 39 | Téléphone avec fonction START STOP | 10 |
| 40 | Interrupteur de ventilateur | 40 |
| 41 | Câblage du moteur d’essuie-glace arrière,
tableau de bord. |
20 |
| 42 | Prise 12 V ;
Allume-cigare. |
15 |
| 43 | Pré-installation du support de remorque | 15 |
| 44 | Pré-installation du support de remorque | 20 |
| 45 | Pré-installation du support de remorque | 15 |
| 46 | – | – |
| 47 | Gestion moteur | 10 |
| 48 | Gestion moteur | 10 |
| 49 | – | – |
Schéma des fusibles, compartiment moteur, partie gauche
| N° | Description | Amp [A] |
| 1 | Essuie-glaces | 30 |
| 2 | Changement DQ200 | 30 |
| 3 | Unité de commande de câble | 5 |
| 4 | ABS | 20 |
| 5 | Changement AQ | 15 |
| 6 | Tableau de bord ;
Colonne de direction. |
5 |
| 7 | Clé de contact | 40 |
| 8 | Radio | 15 |
| 9 | Téléphone ;
Navigation TomTom. |
5 |
| 10 | Gestion moteur | 5 |
| Gestion moteur | 10 | |
| 11 | – | – |
| 12 | Unité de commande électronique | 5 |
| 13 | Alimentation du module d’injection d’essence | 15 |
| Alimentation du module d’injection diesel | 30 | |
| 14 | Bobine | 20 |
| 15 | Gestion moteur | 5 |
| Relais de pompe | 10 | |
| 16 | Éclairage droit | 30 |
| 17 | Klaxon | 15 |
| 18 | – | – |
| 19 | Nettoyage | 30 |
| 20 | Pompe à eau | 10 |
| Pompe avec capteur de pression pour moteur 1.8 | 20 | |
| 21 * | Sonde lambda | 15 |
| 22 | Pédale de frein, capteur de vitesse | 5 |
| 23 * | Gestion moteur | 5 |
| Gestion moteur | 10 | |
| Gestion moteur | 15 | |
| 24 | AKF, valve de transmission | 10 |
| 25 * | Pompe ABS | 40 |
| 26 | Éclairage gauche | 30 |
| 27 * | Gestion moteur | 40 |
| Gestion moteur | 50 | |
| 28 | – | – |
| 29 | Vitres électriques (avant et arrière) | 50 |
| Vitres électriques (avant) | 30 | |
| 30 | Clé de démarrage | 50 |
| * Puissance nominale en fonction du moteur | ||
Seat Leon (2010) – schéma des fusibles
Le fusible de l’allume-cigare (prise de courant) de la Seat Leon (2010) est le fusible 42 de la boîte à fusibles.
Année de fabrication : 2010.
Fusibles sur le côté gauche du tableau de bord
| N° | Description | Amp [A] |
| 1 | Diagnostic ;
Tableau de bord ; Éclairage des instruments ; Tableau de bord des phares ; Ampèremètre ; Essuie-glaces chauffants ; Gestion moteur ; Phares AFS. |
10 |
| 2 | Unité de commande moteur ;
Tableau de bord ABS-ESP ; Transmission automatique ; Tableau de bord des instruments ; Tableau de bord de remorque ; Interrupteur de lumière ; Capteur de frein ; Direction assistée ; Phare droit et gauche. |
10 |
| 3 | Airbag | 5 |
| 4 | Chauffage ;
Interrupteur de recul ; Interrupteur ASR-ESP ; Rétroviseur électrique ; Télécommande de stationnement ; Capteur de niveau d’huile. |
5 |
| 5 | Phare xénon droit | 10 |
| 6 | Phare xénon gauche | 10 |
| 7 | – | – |
| 8 | Assistant pour l’installation d’attelage de remorque | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | Verrouillage centralisé | 15 |
| 13 | Diagnostic ;
Interrupteur de lumière ; Capteur de pluie ; Lunette arrière chauffante. |
10 |
| 14 | Transmission automatique ;
Chauffage ; Unité de commande ESP ; Levier de vitesse automatique. |
5 |
| 15 | – | – |
| 16 | – | – |
| 17 | Alarme | 5 |
| 18 | Combiné ;
Leviers avec fonction START STOP. |
5 |
| 19 | Assistance lumière des feux de brouillard | 20 |
| 20 | Navigation ;
Radio avec fonction START STOP. |
15 |
| 21 | Gestion moteur | 10 |
| 22 | Interrupteur de ventilateur | 40 |
| 23 | Vitres électriques (avant) | 30 |
| 24 | Unité de commande de carrosserie | 20 |
| 25 | Lunette arrière chauffante | 25 |
| 26 | Vitres arrière électriques | 30 |
| 27 | Moteur (unité de commande de carburant/relais de pompe) | 15 |
| 28 | Commande confort | 30 |
| 29 | – | – |
| 30 | – | – |
| 31 | Pompe à vide | 20 |
| 32 | – | – |
| 33 | Toit ouvrant | 25 |
| 34 | Tableau de bord confort ;
Verrouillage centralisé. |
25 |
| 35 | – | – |
| 36 | Lave-phares | 20 |
| 37 | Sièges chauffants | 30 |
| 38 | Gestion moteur | 10 |
| 39 | Téléphone avec fonction START STOP | 10 |
| 40 | Interrupteur de ventilateur | 40 |
| 41 | Câblage du moteur d’essuie-glace arrière,
tableau de bord |
20 |
| 42 | Prise 12 V ;
Allume-cigare. |
15 |
| 43 | Pré-installation du support de remorque | 15 |
| 44 | Pré-installation du support de remorque | 20 |
| 45 | Pré-installation du support de remorque | 15 |
| 46 | – | – |
| 47 | Gestion moteur | 10 |
| 48 | Gestion moteur | 10 |
| 49 | – | – |
Schéma des fusibles, compartiment moteur, partie gauche
| Numéro | Description | Amp [A] |
| 1 | Essuie-glace | 30 |
| 2 | Boîte de vitesses DQ200 | 30 |
| 3 | Unité de commande de câble | 5 |
| 4 | ABS | 20 |
| 5 | Boîte de vitesses AQ | 15 |
| 6 | Tableau de bord ;
Colonne de direction. |
5 |
| 7 | Clé de contact | 40 |
| 8 | Radio | 15 |
| 9 | Téléphone ;
Navigation TomTom. |
5 |
| 10 | Gestion moteur | 5 |
| Gestion moteur | 10 | |
| 11 | – | – |
| 12 | Unité de commande électronique | 5 |
| 13 | Alimentation du module d’injection d’essence | 15 |
| Alimentation du module d’injection diesel | 30 | |
| 14 | Bobine | 20 |
| 15 | Gestion moteur | 5 |
| Relais de pompe | 10 | |
| 16 | Éclairage droit | 30 |
| 17 | Klaxon | 15 |
| 18 | – | – |
| 19 | Nettoyage | 30 |
| 20 | Pompe à eau | 10 |
| Pompe avec capteur de pression pour moteur 1.8 | 20 | |
| 21 * | Sonde lambda | 15 |
| 22 | Pédale de frein ;
Capteur de vitesse. |
5 |
| 23 * | Gestion moteur | 5 |
| Gestion moteur | 10 | |
| Gestion moteur | 15 | |
| 24 | AKF, valve de transmission | 10 |
| 25 * | Pompe ABS | 40 |
| 26 | Éclairage gauche | 30 |
| 27 * | Gestion moteur | 40 |
| Gestion moteur | 50 | |
| 28 | – | – |
| 29 * | Vitres électriques (avant et arrière) | 50 |
| Vitres électriques (avant) | 30 | |
| 30 | Clé de contact | 50 |
| * Puissance nominale en fonction du moteur | ||
Seat Leon – schéma de la boîte à fusibles
Année de fabrication : 2020, 2021.
Le fusible de l’allume-cigare (prise de courant) dans la Seat Leon est le fusible 52 dans la boîte à fusibles de l’habitacle.
| Couleur | Ampères [A] |
|---|---|
| Marron clair | 5 |
| Marron | 7,5 |
| Rouge | 10 |
| Bleu | 15 |
| Jaune | 20 |
| Blanc ou transparent | 25 |
| Vert | 30 |
| Orange | 40 |
2020
Fusibles à l’intérieur du véhicule
| Numéro | Description | Ampères [A] | ||
|---|---|---|---|
| Numéro | Description | Ampères [A] | ||
| 3 | Remorque | 25 | |
| 4 | SCR;
Adblue. |
20 | |
| 5 | Levier de vitesse automatique | 25 | |
| 6 | Éclairage intérieur | 30 | |
| 8 | Toit ouvrant | 20 | |
| 7 | Sièges chauffants | 30 | |
| 9 | Porte gauche | 30 | |
| 11 | Remorque | 15 | |
| 12 | Feux côté droit | 40 | |
| 13 | Verrouillage centralisé | 40 | |
| 14 | Beats Audio CAN et MOST. | 30 | |
| 16 | Airbag | 7,5 | |
| 17 | SCR, relais moteur, 1,5 | 10 | |
| 18 | KESSY | 7,5 | |
| 19 | Tableau de bord | 7,5 | |
| 20 | Centre de communication | 7,5 | |
| 21 | Caméra de recul | 7,5 | |
| 24 | Unité de commande d’embrayage 4×4 Haldex | 15 | |
| 25 | Ceintures de sécurité avant RGS+EBSS | 25 | |
| 26 | Porte droite | 30 | |
| 27 | Ceintures de sécurité avant RGS+EBSS | 25 | |
| 28 | PHEV;
Désactivation du système haute tension pour les opérations de sauvetage; Marquage avec un autocollant jaune. |
10 | |
| 29 | Remorque | 15 | |
| Numéro | Description | Ampères [A] | ||
|---|---|---|---|
| 30 | Radio | 30 | |
| 31 | Remorque | 25 | |
| 34 | Prise de courant 230 V | 30 | |
| 35 | Feu côté gauche | 40 | |
| 36 | Ventilation de la climatisation | 40 | |
| 37 | Couvercle de coffre électrique | 30 | |
| 39 | Volant chauffant | 10 | |
| 40 | Signal sonore d’avertissement | 7,5 | |
| 41 | Barrière | 7,5 | |
| 42 | Levier de vitesse automatique | 7,5 | |
| 43 | Panneau de commande de la climatisation et du chauffage;
Dégivrage de la lunette arrière; Compresseur AA. |
10 | |
| 44 | Diagnostic;
Interrupteur de frein à main; Interrupteur de feux; Feu de recul; Éclairage intérieur; Éclairage des seuils. |
7,5 | |
| 45 | Colonne de direction | 7,5 | |
| 46 | Affichage radio | 7,5 | |
| 47 | Mode de conduite. | 10 | |
| 48 | USB | 7,5 | |
| 52 | Prise de courant 12 V | 20 | |
| 58 | Capteurs de stationnement;
Unité de commande d’aide au stationnement; Caméra avant; Radar. |
7,5 | |
| 59 | Interrupteur de feu de recul;
Capteur de climatisation; Rétroviseur électrochrome. |
7,5 | |
| 60 | Diagnostic;
Unité de commande des phares; Réglage de la hauteur des phares. |
7,5 | |
| 61 | Démarrage;
Capteur d’embrayage. |
7,5 | |
| 65 | Amplificateur audio | 10 | |
| 66 | Essuie-glace arrière | 15 | |
| 67 | Dégivrage de la lunette arrière | 30 | |
| Fusible intégré / Ampères [A] | |
|---|---|
| Prise de courant arrière 230 V | 30 |
| Siège conducteur réglable électriquement | 15 |
Fusibles dans le compartiment moteur
| Numéro | Description | Ampères [A] | |||
|---|---|---|---|---|
| Numéro | Description | Ampères [A] | |||
| 2 | Module de commande moteur | 7,5 | ||
| 3 | Module de commande de la pompe à carburant | 7,5/10/20 | ||
| 4 | Signal phare gauche KL 30 | 15 | ||
| 5 | Signal phare droit KL 30 | 15 | ||
| 7 | Pompe de transmission automatique | 30 | ||
| 8 | Signal servofrein KL 30 | 40 | ||
| 9 | Signal sonore | 15 | ||
| 10 | Lavalunotto | 30 | ||
| 11 | Refroidissement PHEV | 7,5 | ||
| 12 | Module de commande de la transmission automatique | 15/30 | ||
| 13 | Unité de commande du système ESP | 25 | ||
| 14 | Chauffage à l’arrêt | 20 | ||
| 15 | Unité de commande du système ESP | 40 | ||
| Numéro | Description | Ampères [A] | |||
|---|---|---|---|---|
| 16 | PHEV, module de transmission automatique | 50 | ||
| 17 | PTC | 40 | ||
| 18 | PTC | 40 | ||
| 20 | Différentiel avant | 15 | ||
| 21 | Module de commande moteur | 7,5 | ||
| 22 | Démarrage | 30 | ||
| 23 | Module de commande moteur (diesel / essence) | 15 | ||
| 24 | Capteurs moteur | 7,5/10 | ||
| 25 | Capteurs moteur | 7,5/10 | ||
| 26 | Alimentation moteur | 7,5/10 | ||
| 27 | Sonde lambda | 10/15 | ||
| 28 | Moteur | 10/20 | ||
| 29 | Module de commande de la pompe à carburant | 15/20/30 | ||
| 30 | Pompe haute pression 1,0 | 10 | ||
| 33 | PTC | 40 | ||
2021
Fusibles à l’intérieur du véhicule
| Numéro | Description | Ampères [A] | ||
|---|---|---|---|
| Numéro | Description | Ampères [A] | ||
| 3 | Remorque | 25 | |
| 4 | SCR;
Adblue. |
20 | |
| 5 | Levier de vitesse automatique | 25 | |
| 6 | Éclairage intérieur | 30 | |
| 8 | Toit ouvrant | 20 | |
| 7 | Sièges chauffants | 30 | |
| 9 | Porte gauche | 30 | |
| 11 | Remorque | 15 | |
| 12 | Éclairage côté droit | 40 | |
| 13 | Verrouillage centralisé | 40 | |
| 14 | Beats Audio CAN et MOST. | 30 | |
| 16 | Airbag | 7,5 | |
| 17 | SCR, relais moteur, 1,5 | 10 | |
| 18 | KESSY | 7,5 | |
| 19 | Tableau de bord | 7,5 | |
| 20 | Centre de communication | 7,5 | |
| 21 | Caméra de recul | 7,5 | |
| 24 | Unité de commande d’embrayage 4×4 Haldex | 15 | |
| 25 | Ceintures de sécurité avant RGS+EBSS | 25 | |
| 26 | Porte droite | 30 | |
| 27 | Ceintures de sécurité avant RGS+EBSS | 25 | |
| 28 | PHEV;
Désactivation du système haute tension pour les opérations de sauvetage; Marquage avec un autocollant jaune. |
10 | |
| 29 | Remorque | 15 | |
| Numéro | Description | Ampères [A] | ||
|---|---|---|---|
| 30 | Radio | 30 | |
| 31 | Remorque | 25 | |
| 34 | Prise de courant 230V | 30 | |
| 35 | Feu côté gauche | 40 | |
| 36 | Ventilation de la climatisation | 40 | |
| 37 | Couvercle de coffre électrique | 30 | |
| 39 | Volant chauffant | 10 | |
| 40 | Signal sonore d’avertissement | 7,5 | |
| 41 | Barrière | 7,5 | |
| 42 | Levier de vitesse automatique | 7,5 | |
| 43 | Panneau de commande de la climatisation et du chauffage;
Dégivrage de la lunette arrière; Compresseur AA. |
10 | |
| 44 | Diagnostic;
Interrupteur de frein à main; Interrupteur de feux; Feu de recul; Éclairage intérieur; Éclairage des seuils. |
7,5 | |
| 45 | Colonne de direction | 7,5 | |
| 46 | Affichage radio | 7,5 | |
| 47 | Mode de conduite. | 10 | |
| 48 | USB | 7,5 | |
| 52 | Prise de courant 12 V | 20 | |
| 58 | Capteurs de stationnement;
Unité de commande d’aide au stationnement; Caméra avant; Radar. |
7,5 | |
| 59 | Interrupteur de feu de recul;
Capteur de climatisation; Rétroviseur électrochrome. |
7,5 | |
| 60 | Diagnostic;
Unité de commande des phares; Réglage de la hauteur des phares. |
7,5 | |
| 61 | Démarrage;
Capteur d’embrayage. |
7,5 | |
| 65 | Amplificateur audio | 10 | |
| 66 | Essuie-glace arrière | 15 | |
| 67 | Dégivrage de la lunette arrière | 30 | |
| Fusible intégré / Ampères [A] | |
|---|---|
| Prise de courant arrière 230 V | 30 |
| Siège conducteur réglable électriquement | 15 |

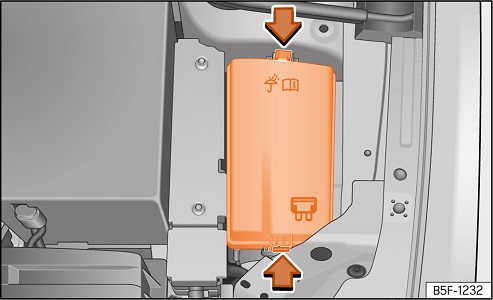

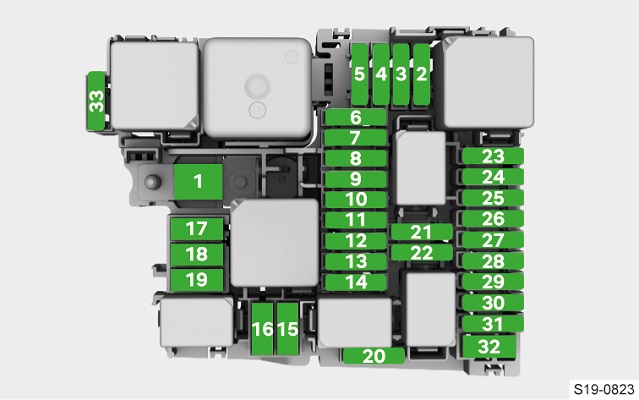

Fusibles dans le compartiment moteur
| Numéro | Description | Ampères [A] | |||
|---|---|---|---|---|
| Numéro | Description | Ampères [A] | |||
| 2 | Module de commande moteur | 7,5 | ||
| 3 | Module de commande de la pompe à carburant | 7,5/10/20 | ||
| 4 | Signal phare gauche KL 30 | 15 | ||
| 5 | Signal phare droit KL 30 | 15 | ||
| 7 | Pompe de transmission automatique | 30 | ||
| 8 | Signal servofrein KL 30 | 40 | ||
| 9 | Signal sonore | 15 | ||
| 10 | Lavalunotto | 30 | ||
| 11 | Refroidissement PHEV | 7,5 | ||
| 12 | Module de commande de la transmission automatique | 15/30 | ||
| 13 | Unité de commande du système ESP | 25 | ||
| 14 | Chauffage à l’arrêt | 20 | ||
| 15 | Unité de commande du système ESP | 40 | ||
| Numéro | Description | Ampères [A] | |||
|---|---|---|---|---|
| 16 | PHEV, module de transmission automatique | 50 | ||
| 17 | PTC | 40 | ||
| 18 | PTC | 40 | ||
| 20 | Différentiel avant | 15 | ||
| 21 | Module de commande moteur | 7,5 | ||
| 22 | Démarrage | 30 | ||
| 23 | Module de commande moteur (diesel / essence) | 15 | ||
| 24 | Capteurs moteur | 7,5/10 | ||
| 25 | Capteurs moteur | 7,5/10 | ||
| 26 | Alimentation moteur | 7,5/10 | ||
| 27 | Sonde lambda | 10/15 | ||
| 28 | Moteur | 10/20 | ||
| 29 | Module de commande de la pompe à carburant | 15/20/30 | ||
| 30 | Pompe haute pression 1,0 | 10 | ||
| 33 | PTC | 40 | ||
À propos de la Seat Leon (2005-2021)
La Seat Leon, produite de 2005 à 2021, est une voiture compacte populaire qui offre une combinaison de style, de performance et de praticité. Ce modèle est connu pour son design moderne et ses fonctionnalités technologiques avancées. La Seat Leon était disponible avec diverses motorisations, y compris des moteurs essence et diesel, qui offraient différents niveaux de puissance et d’efficacité. Grâce à sa fiabilité et son confort, elle est devenue un choix populaire parmi les conducteurs à la recherche d’un véhicule dynamique et économique.
Schéma de la boîte à fusibles de la Seat Leon
Cette page présente le schéma de la boîte à fusibles pour le modèle Seat Leon, essentiel pour l’identification et le remplacement des fusibles. Dans ce véhicule, la boîte à fusibles est généralement située à l’intérieur, sous le tableau de bord côté conducteur, et également dans le compartiment moteur. Les schémas sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa configuration.
