Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Seat Exeo ST 2009-2013, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).

Schéma des fusibles et relais – Seat Exeo ST

S’applique aux véhicules fabriqués pendant les années :

2009.

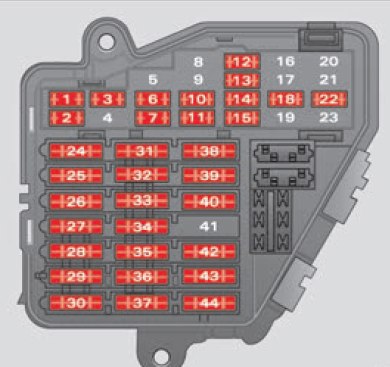

Boîte à fusibles

Les fusibles sont situés sur le côté gauche du tableau de bord.

Numéro	Description	Ampérage [A]
1	Contrôle de la climatisation	10
2	Éclairage de l’espace pour les pieds	5
3	Gicleurs de lave-glace chauffants	5
4	Ventilateur de radiateur	5
5	Téléphone ; Interrupteur multifonction ; Pare-soleil de lunette arrière.	10
6	Climatisation (capteur de qualité de l’air) ; Capteur de pression.	5
7	Programme de stabilité électronique (ESP) ; Interrupteur de feux de freinage ; Interrupteur de pédale d’embrayage ; Capteur d’angle de braquage.	10
8	Téléphone	5
9	Servomoteur de frein (pompe à vide)	15
10	Phares auto-adaptatifs (lumière adaptative) droit	5
11	Surveillance de la pression des pneus
12	Port de diagnostic	10
13	Unité de colonne de direction	10
14	Feux de freinage	10
15	Tableau de bord	10
16	Vide	5
17	Aide au stationnement ; Suspension auto-nivelante ; Système de surveillance de la pression des pneus ; Capteur de pluie/lumière.	10
18	Phares auto-adaptatifs (lumière adaptative) gauche	5
19	Feux de brouillard	15
20	Vide
21	Vide

22	Porte conducteur et porte passager avant	15
23	Portes arrière	15
24	Module électrique central pour équipements de confort	20
25	Ventilateur de chauffage	30
26	Chauffage de la lunette arrière	30
27	Connexion de remorquage (contrôleur)	30
28	Pompe à carburant ; Pompe auxiliaire diesel.	20
29	Vide
30	Toit ouvrant et inclinable	20
31	Prise de diagnostic ; Rétroviseur intérieur anti-éblouissement automatique avec réglage automatique.	15
32	Connexion de remorquage	15
33	Allume-cigare	20
34	Vide
35	Prise de courant dans le coffre*	20
36	Système d’essuie-glace	30
37	Pompe de lave-glace avant et système de lave-phares	30
38	Unité de commande électrique pour équipements de confort ; Déverrouillage du capot.	15
39	Radio	20
40	Klaxon	25
41	Vide	30
42	Programme de stabilité électronique (ESP)	25
43	Gestion moteur	15
44	Chauffage de siège	35

À propos de la Seat Exeo ST (2009-2013)

La Seat Exeo ST, produite de 2009 à 2013, est un élégant break qui offre confort et praticité aux familles et aux particuliers. Ce modèle est réputé pour sa qualité de fabrication et sa fiabilité, étant basé sur la plateforme de l’Audi A4 B7. L’Exeo ST propose diverses motorisations, y compris des moteurs essence et diesel d’une cylindrée allant de 1.6 à 2.0 litres. Grâce à son design sportif et ses caractéristiques de conduite dynamiques, elle est populaire auprès des conducteurs qui recherchent une combinaison de style et de performance.

Schéma de la boîte à fusibles de la Seat Exeo ST

Cette page présente le schéma de la boîte à fusibles de la Seat Exeo ST, essentiel pour l’entretien et les réparations corrects du véhicule. Sur ce modèle, la boîte à fusibles est généralement située dans le compartiment moteur et à l’intérieur du véhicule, plus précisément du côté conducteur. Les diagrammes de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de rechange de même ampérage afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa disposition et ses fonctions.
