Renault Trafic 3G – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Renault Trafic III (3G), des informations sur l’emplacement des panneaux de fusibles à l’intérieur du véhicule et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
2015, 2016, 2017, 2018, 2019, 2020
Habitacle

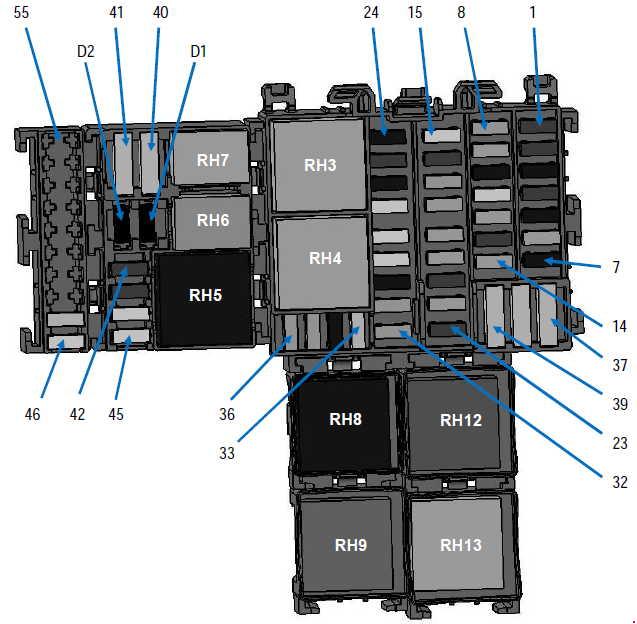

Boîte à fusibles
Située sur le côté gauche du tableau de bord – derrière le couvercle sur les véhicules avec conduite à gauche (LHD).
Schéma
Ou dans la boîte à gants sur les véhicules avec conduite à droite (RHD).
Fonction
| F1 | 30A + alimentation batterie essuie-glace arrière |
| F2 | 10A Klaxon électromagnétique principal |
| F3 | 15A + prise accessoire de charge de batterie |
| F4 | 30A + temporisation moteur lève-vitre côté conducteur |
| F5 | 15A + prise accessoire de distribution de courant arrière |
| F6 | Démarrage 5A BCM + |
| F7 | 15A + après contact alimentation sièges chauffants |
| F8 | Alimentation batterie 5A + EMM (après contact sur VSC) AVS,AUO |
| Alimentation batterie 15A + EMM (après contact sur VSC) SOP03C | |
| F9 | 5A + distribution de courant générale |
| F10 | 15A + prise allume-cigare ou distribution de courant dans la prise accessoire avant |
| F11 | Alimentation batterie 25A + EMM (feux de jour D, position avant, feux de route D, feux de croisement G) |
| F12 | 5A + alimentation batterie temporisée feux de freinage, ABS, transpondeur |
| F13 | 10A + alimentation batterie temporisée éclairage intérieur et climatisation |
| F14 | 5A + temporisation angle de braquage avec alimentation batterie Stop & Start véhicule sans clé |
| F15 | 25A + Après contact essuie-glace arrière, pompe de lave-glace, klaxon |
| F 16 | 10A Général + après contact |
| F17 | 5A + après contact feux de recul |
| F18 | 5A + après interrupteur d’alimentation allumé |
| F19 | 5A + après injection alimentation allumage, relais de démarrage, BCM |
| F20 | 5A + airbag alimentation après contact, verrouillage de colonne |
| F21 | 30A + interrupteur lève-vitre passager après contact |
| F22 | 10A + après contact pompe de direction assistée |
| F23 | Feux de freinage batterie 15A + EMM |
| F24 | 15A + alimentation batterie BCM (+ alimentation batterie temporisée) |
| F25 | 10A + alimentation batterie BCM, unités de commande électroniques, système de surveillance de la pression des pneus et véhicule sans clé |
| F26 | 15A + alimentation batterie BCM pour feux de détresse et clignotants |
| F27 | 25A + alimentation batterie BCM pour verrouillage des ouvrants |
| F28 | Alimentation batterie 25A + EMM pour feux de jour G, position arrière, phares G, feux de croisement D |
| F29 | Position tableau alimentation batterie 25A + EMM, feux de brouillard avant et arrière |
| F30 | 15A + alimentation batterie levier unique, alarme, klaxon |
| F31 | 5A + tableau de bord alimentation batterie |
| F32 | 5A + alimentation batterie levier unique |
| F33 | 20A + préparation pour prise d’attelage avec alimentation batterie |
| F34 | 15A (fourni avec attelage) |
| F35 | 5A + interrupteur alimentation batterie radio, multimédia, rétroviseurs, prise diagnostic |
| F36 | 5A + chauffage rétroviseur alimenté |
| F37 | 10A + rétroviseurs électriques avec alimentation batterie temporisée, adaptateur UCE supplémentaire |
| F38 | 40A + interrupteur alimentation batterie tachygraphe |
| F39 | 40A + essuie-glace avec alimentation batterie |
| F40 | 20A + relais distribution de courant alimentation batterie 1 (chauffage, climatisation) |
| F41 | 15A + pré-équipement pour distribution de courant, adaptations supplémentaires |
| F42 | 10A + chauffage alimentation batterie |
| F43 | 10A + moteur alimenté avec adaptation supplémentaire |
| F44 | 25A + chauffage moteur de traction |
| F45 | 25A + après contact alimentation climatisation supplémentaire |
| F46 | 25A + après transmission alimentation allumage pour véhicule sans clé |
| F47 | Alimentation batterie 20A + EMM pour relais distribution de courant sans charge |
| F48 | – |
| F49 | – |
| F50 | – |
| F51 | – |
| F52 | – |
| F53 | – |
| F54 | – |
| F55 | – |
Le fusible numéro 10 de 15A est responsable de l’allume-cigare.
Boîte à relais

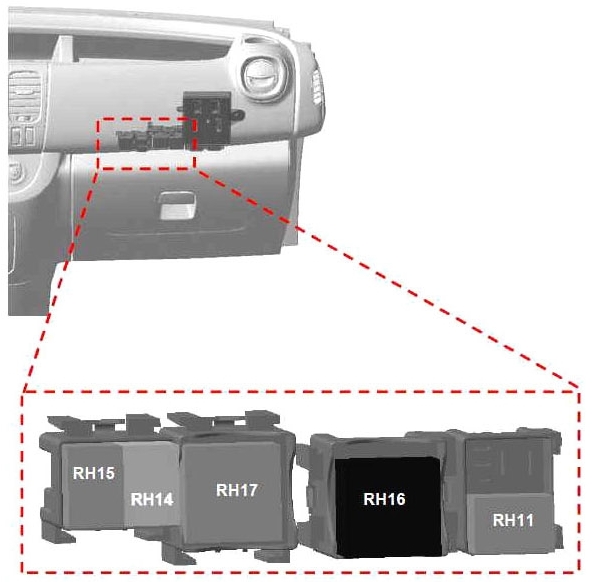

Une boîte à fusibles supplémentaire est située sur le côté droit – dans la boîte à gants sur les véhicules avec conduite à gauche (LHD).
Et derrière le couvercle sur les véhicules avec conduite à droite (RHD).
Objectif
| RH3 | 40A Relais essuie-glace avant |
| RH4 | 40A Relais 2ème vitesse essuie-glace avant |
| RH5 | 40A + après contact relais alimentation chauffage et climatisation arrière |
| RH6 | Relais 20A pompe à eau de chauffage auxiliaire ; |
| RH7 | Relais 20A déverrouillage électrique porte conducteur (SDO) |
| RH8 | 70A + relais distribution de courant n° 1 |
| RH9 | 40A + relais distribution de courant n° 2 |
| RH11 | Relais 20A lève-vitres électriques |
| RH12 | Rétroviseurs 40A + relais chauffage lunette arrière |
| RH13 | Relais 40A essuie-glace arrière |
| RH14 | Relais 20A verrouillage centralisé des portes |
| RH15 | Relais 20A lève-vitres électriques |
| RH16 | Relais 40A alimentation après contact n° 2 (véhicules avec kit mains-libres) |
| RH17 | Relais 40A moteur en marche + |
| RH18 | – |
| RH19 | – |
| RH20 | – |
Compartiment moteur
Situé sur le côté gauche, à côté de la batterie.
Par exemple

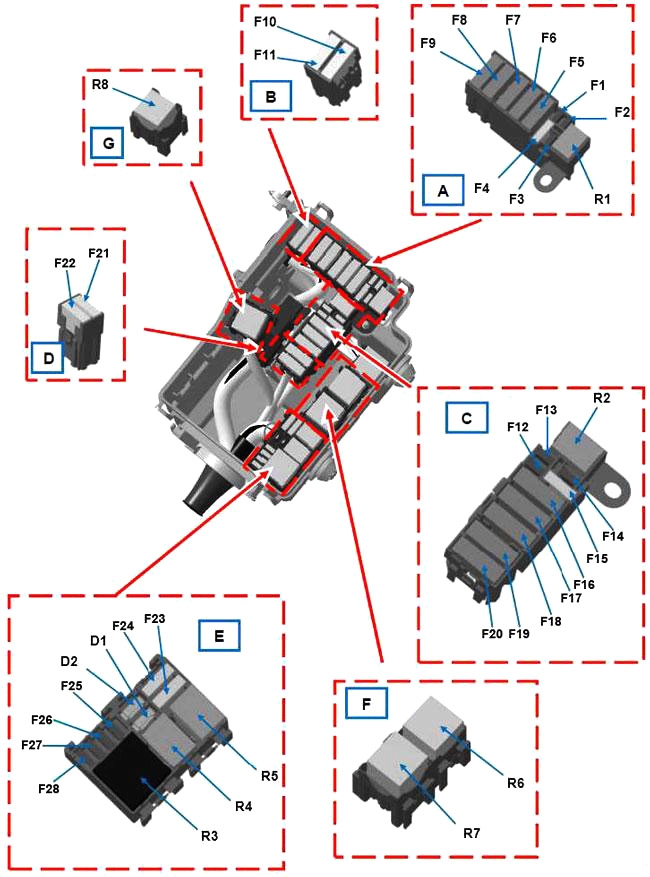

Schéma
Composants protégés
| F1 | – | – |
| F2 | – | – |
| F3 | 25 | ABR/ESP |
| F4 | 30 | Démarrage |
| F5 | 70 | Habitacle 1 |
| F6 | 70 | Habitacle 3 |
| F7 | 50 | ABR/ESP |
| F8 | 60 | Habitacle 2 |
| F9 | 20 | Chauffage rétroviseurs |
| 40 | Lunette arrière + chauffage rétroviseurs | |
| F10 | – | – |
| F11 | – | – |
| F12 | – | – |
| F13 | – | – |
| F14 | 15 | + compresseur climatisation alimenté par batterie |
| F15 | 15 | Pompe à carburant |
| F 16 | 70 | Unité de commande de chauffage |
| F17 | Groupe d’éléments chauffants | |
| F18 | Groupe d’éléments chauffants | |
| F19 | Augmentation moteur *408 et climatisation ou 450 et chauffage Groupe ventilateur entraîné par moteur 1 | |
| Augmentation moteur *408 et chauffage ou 450 et climatisation Groupe ventilateur entraîné par moteur 1 |
| F20 | 40 | Augmentation moteur *408 et climatisation ou 450 Groupe ventilateur entraîné par moteur 2 |
| F21 | – | – |
| F22 | – | – |
| F23 | – | – |
| F24 | – | – |
| F25 | – | – |
| F26 | 25 | Réchauffeur diesel |
| F27 | 20 | Système d’injection moteur |
| F28 | Système d’injection moteur | |
| Relais | ||
| R1 | Démarrage | |
| R2 | Relais pompe à carburant | |
| R3 | Relais d’alimentation d’injection | |
| R4 | Relais de contrôle du compresseur | |
| R5 | – | |
| R6 | Haute vitesse (groupe ventilateur entraîné par moteur 1) | |
| R7 | Basse vitesse (groupe ventilateur entraîné par moteur) | |
| R8 | Haute vitesse (groupe ventilateur entraîné par moteur 2) | |
| Diode | ||
| D1 | Compresseur de climatisation | |
| D2 | – | |
Unité de distribution électrique
Située près de la batterie elle-même.
Schéma
Fonction
- Câblage d’alimentation de protection de la batterie
- Câblage moteur 300A (alternateur)
- Câblage moteur 300A (démarrage)
- Mini-fusible 5A avec couvercle (Start/Stop)
- Câblage habitacle 5A (Start/Stop)
- Câblage habitacle 50A (conversion options KPD et KC6 ou attelage remorque)
- Dédié aux reconstructions de carrosserie ciblées
- Câblage moteur 35A (gestion moteur)
- Unité de connexion moteur
- Câblage habitacle 120A (assistance direction)
