Renault Twingo I (1993-2007) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Renault Twingo I (1993–2007), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Renault Twingo I
S’applique aux véhicules fabriqués entre :
1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Habitacle
Pour y accéder, tirez le compartiment passager vers vous.
Type 1
Description
- 20A Bloc de connexion moteur
- 15A Essuie-glace arrière, feux de recul, pompe de lave-glace
- 10A Tendeurs, airbag, antidémarrage moteur
- Radio 10A
- 20A Lunette arrière chauffante
- Système d’injection 20A
- 20A Ventilateur de chauffage/climatisation
- 15A Feux de freinage
- 15A Essuie-glace
- 10A Feux de brouillard arrière
- 10A Système anti-blocage – ABS
- 25A Allume-cigare, toit ouvrant
- 15A Phares de croisement
- 15A Phare droit de croisement
- 30A Vitres électriques
- 15A Phare gauche de route
- 15A Phare droit de route
- 10A Feux de position gauche
- Ampoules 10A droite
- Clignotants 25A, feu de brouillard arrière, UCH
- 10A Klaxon, antidémarrage moteur
- 10A Éclairage intérieur, prise de diagnostic
- 10A Direction assistée électrique
- Non utilisé
- 15A Verrouillage électrique des portes, rétroviseurs extérieurs électriques
- –
- Réducteur séquentiel 2A

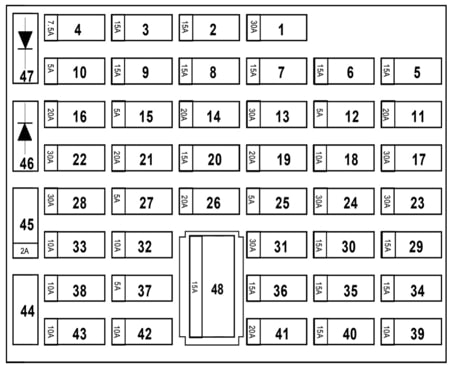

Type 2
Description
| 1 | Essuie-glaces / Compte-tours |
| 2 | Essuie-glaces / Compte-tours |
| 3 | Servofrein |
| 4 | Transmission séquentielle |
| 5 | Feu de freinage / Limiteur de vitesse |
| 6 | Feu de recul / Contrôle des rétroviseurs / Alarme klaxon / Contrôle de distance de stationnement ; |
| 7 | Airbag |
| 8 | Équipement électrique de l’habitacle / Tableau de bord |
| 9 | Système d’injection |
| 10 | ABS / ASR / ESP |
| 11 | Clignotants / Connecteur de diagnostic |
| 12 | Alimentation / Tableau de bord |
| 13 | Feux de croisement / Feu de brouillard arrière |
| 14 | Verrouillage électrique des portes |
| 15 | Feux de position / Feux de brouillard avant |
| 16 | Transmission séquentielle |
| 17 | Lunette arrière chauffante / Rétroviseurs chauffants |
| 18 | Éclairage intérieur / Éclairage auxiliaire / Chauffage et climatisation / Compte-tours |
| 19 | Feux de position |
| 20 | Feux de brouillard avant et arrière |
| 21 | Feux de route / Klaxon |
| 22 | Feux de route |
| 23 | Vitres électriques |
| 24 | Ventilation intérieure |
| 25 | Feux de brouillard / Feux de brouillard avant et arrière |
| 26 | Toit ouvrant |
| 27 | Transmission séquentielle |
| 28 | Ventilation intérieure |
| 29 | Radio / Équipement électrique de l’habitacle / Climatisation / Tableau de bord / Siège chauffant |
| 30 | Allume-cigare |
| 31 | Vitres électriques |
| 32 | Phare droit de route |
| 33 | Phare gauche de route et témoin du tableau de bord |
| 34 | Phare droit de croisement |
| 35 | Phare gauche de croisement et témoin du tableau de bord |
| 36 | Essuie-glace arrière |
| 37 | Rétroviseurs extérieurs chauffants |
| 38 | Signal |
| 39 | Feux de brouillard arrière |
| 40 | Emplacement réservé pour équipement supplémentaire |
| 41 | Sièges chauffants |
| 42 | Feu droit / Éclairage intérieur de l’instrument |
| 43 | Feu gauche |
| 44 | Emplacement réservé pour équipement supplémentaire |
| 45 | Interrupteur de porte conducteur |
| 48 | Radio / Alarme sonore / Affichage |
Les éléments de relais sont installés sous le panneau derrière cet équipement. Par exemple, le relais des clignotants se trouve dans la zone des pédales.
Boîte à fusibles de l’habitacle
Cette boîte est située sous le tableau de bord, à côté des pédales.
| Numéro | Description |
| A | Transmission séquentielle |
| B | — |
| C | Démarrage de la transmission séquentielle |
| D | — |
| E | — |
Boîte à fusibles du compartiment moteur
| Numéro | Ampérage [A] | Description |
| RELAIS | ||
| 1 | 50 | Transmission éventuelle |
| 2 | 50 | Groupe de ventilateurs (avec climatisation) |
| 3 | 25 | Ventilateur à basse vitesse (avec climatisation) |
| 4 | — | — |
| 5 | 25 | Compresseur de climatisation |
| 6 | 25 | Assemblage des ventilateurs (sans climatisation) |
| 7 | 25 | Blocage d’injection |
| 8 | 25 | Pompe à carburant |
| FUSIBLES | ||
| 9 | 30 | Transmission éventuelle |
| 10 | — | — |
| 11 | 40 | Climatisation |
| 12 | 30 | Système de sécurité |
| 13 | 30 | Direction assistée électrique |
| 14 | 60 | Habitacle |
| 15 | 60 | Habitacle |
| 16 | 20 | Transmission séquentielle |
| 17 | 30 | Système de sécurité |
| 18 | 10 | Injecteurs |
| 19 | — | — |
| 20 | 25 | Injecteurs |
| 21 | 15 | Injecteurs |
À propos de la Renault Twingo I (1993-2007)
La Renault Twingo I, produite de 1993 à 2007, est une voiture citadine compacte qui a gagné en popularité grâce à son design original et sa praticité. Ce modèle a été conçu en mettant l’accent sur l’utilisation maximale de l’espace intérieur, ce qui le rend idéal pour l’environnement urbain. La Twingo I était disponible avec différents moteurs essence, les plus courants étant les moteurs de 1.2 et 1.3 litres. Grâce à sa fiabilité et sa simplicité d’entretien, la Twingo I est devenue un choix populaire parmi les conducteurs à la recherche d’un véhicule économique et pratique.
Schéma de la boîte à fusibles Renault Twingo I
Cette page présente le schéma de la boîte à fusibles pour la Renault Twingo I, indispensable pour l’entretien et les réparations corrects du système électrique du véhicule. La boîte à fusibles est généralement située à l’intérieur du véhicule, sous le tableau de bord côté conducteur, et une autre peut être placée dans le compartiment moteur. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa configuration.
