Renault Kadjar (2015-2022) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Renault Kadjar (2015–2022), des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Renault Kadjar (2015-2019) – schéma de la boîte à fusibles
Année de fabrication : 2015, 2016, 2017, 2018, 2019.
Emplacement de la boîte à fusibles
Compartiment moteur
La boîte à fusibles est située sous le conduit d’air.
Boîte à fusibles n° 1 dans l’habitacle
Elle est située sur le côté gauche du tableau de bord.

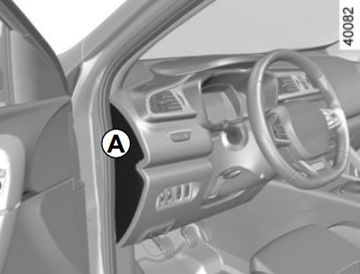

Véhicules avec volant à gauche
Retirez le couvercle A à l’aide d’un tournevis ou d’un objet similaire.

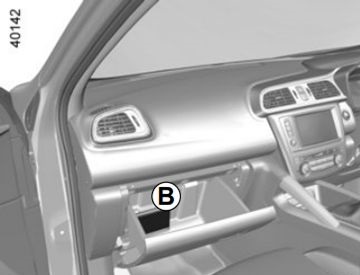

Véhicules avec volant à droite
Ouvrez la boîte à gants et retirez le couvercle B.

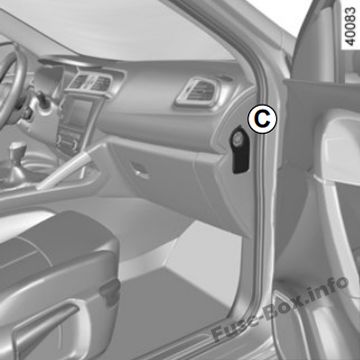

Boîte à fusibles n° 2 dans l’habitacle
Les fusibles de l’habitacle C sont situés sur le côté droit du tableau de bord.
Retirez le couvercle C à l’aide d’un tournevis ou d’un objet similaire.
Affectation des fusibles
Votre schéma peut varier !
Fusibles
| Fusible | Description |
 |
Clignotants |
 |
Feu stop |
 |
Amplificateur audio |
 |
Verrouillage/déverrouillage des portes |
 |
Essuie-phares |
 |
Éclairage intérieur ;
Rétroviseur auxiliaire ; Capteur de pluie et de lumière ; Rétroviseurs électriques ; Climatisation ; Mode ECO. |
 |
Radio ;
Écran multifonction ; Ports multimédia. |
 |
Commandes au volant |
 |
Sièges chauffants |
 |
Lunette arrière chauffante |
 |
Rétroviseur extérieur électrique |
 |
Porte accessoires |
 |
Bloc central de l’habitacle ;
Limiteur de vitesse ; Régulateur de vitesse ; Prise de diagnostic ; Vitres électriques ; Transmission intégrale (4WD). |
Schéma des fusibles et relais – Renault Kadjar
Concerne les véhicules fabriqués entre :
2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022.
Fusible
| Symbole | Description |
 |
Clignotant |
 |
Feux de freinage |
 |
Amplificateur audio |
 |
Verrouillage/déverrouillage des portes |
 |
Essuie-glace |
 |
Éclairage intérieur ;
Rétroviseur extérieur ; Capteur de pluie et de lumière ; Rétroviseurs électriques ; Climatisation ; Mode ECO. |
 |
Radio ;
Écran multifonction ; Ports multimédia. |
 |
Commandes au volant |
 |
Sièges chauffants |
 |
Lunette arrière chauffante |
 |
Rétroviseur extérieur électrique |
 |
Prises accessoires |
 |
Bloc central de l’habitacle ;
Limiteur de vitesse/régulateur de vitesse ; Prises de diagnostic ; Vitres électriques ; Transmission intégrale (4WD). |
