Renault Safrane (1992-2000) – boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Renault Safrane (1992–2000), des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Schéma des fusibles et relais – Renault Safrane

Concerne les véhicules fabriqués entre :

1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 et 2000.

Habitacle

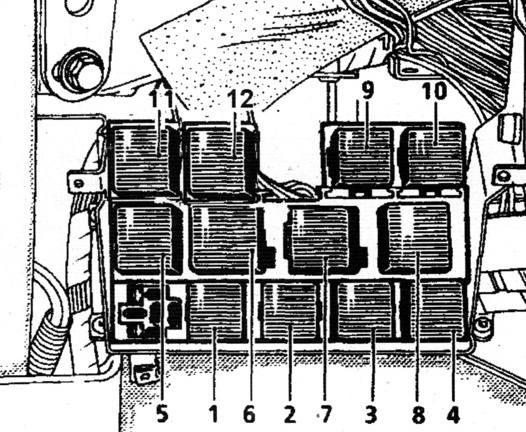

La boîte à fusibles principale est située sur le côté gauche du tableau de bord.

Relais

Description

1. Relais de distribution au démarrage
2. Relais de dégivrage de la lunette arrière
3. Relais des feux de brouillard avant
4. Relais jour/nuit
5. Ampoule non éteinte
6. Relais d’essuie-glace arrière
7. Relais d’essuie-glace avant
8. Active le signal et le relais d’alarme
9. Relais de verrouillage enfant
10. Relais de lève-vitre électrique

Boîte à fusibles

Description

1. 40 Lève-vitre électrique avant droit
2. 40 Lunette arrière chauffante
3. 40 Lève-vitre électrique avant gauche
4. 40 Climatisation
5. 25 Verrouillage électrique des portes
6. 10 Clignotants, feux de détresse
7. 20 Essuie-glace avant
8. 25 Mémoire de position de réglage de l’équipement
9. 10 Éclairage des dimensions, rhéostat d’éclairage, éclairage du tableau de bord et de la boîte à gants, contrôle des phares
10. 10 Éclairage latéral gauche, allume-cigare, radio, sélecteur de transmission automatique, contrôle du chauffage
11. 20 Ventilateurs de chauffage
12. 15 Système de climatisation
13. 10 Rétroviseur électrique, feux de détresse, feu arrière ;
14. 10 Rétroviseurs chauffants
15. 15 Clignotants gauches, contrôle du courant des phares ;
16. 15 Clignotant droit
17. 15 Phare droit
18. 15 Phare gauche
19. 15 Essuie-glace arrière, dégivreur de lunette arrière, ventilateur de chauffage, éclairage intérieur, éclairage arrière, témoin de sélecteur de transmission automatique
20. Allume-cigare 20
21. 15 Suspension à commande électronique
22. 25 Lave-glace avant
23. 7.5 Accessoires
24. 10 Feux stop, interrupteur de clignotants, régulateur de vitesse ;
25. 30 Réglage de la position du dossier et de l’appui-tête du passager avant
26. 5 Direction assistée
27. 20 Protection du fonctionnement du moteur
28. 10 ABS
29. 5 Transmission automatique, feux de recul
30. 10 Tableau de bord, relais auxiliaire, interrupteur 4×4, interrupteur S
31. 30 Réglage de la position du siège arrière droit
32. 30 Réglage du siège arrière gauche
33. 30 Réglage de la position du siège passager avant
34. 25 Toit ouvrant, sièges chauffants, ergo malic
35. 10 Horloge, signal acoustique, synthétiseur vocal
36. 25 Avertisseur sonore, unité d’alarme
37. 15 Éclairage intérieur, verrouillage électrique des portes, rétroviseur
38. 25 Feux de brouillard
39. 15 Commande radio et téléphone
40. 10 Feux de brouillard

Moteur

Dans le compartiment moteur, la boîte à fusibles est située sur le côté gauche.

Description

1. 40 Suspension de direction
2. 60 ABS
3. 70 Préchauffage du moteur
4. 60 Allumage, clignotants, téléphone, verrouillage des portes, plafonnier, horloge
5. 60 Chauffage, courant électrique des sièges, vitres électriques
6. 60 Interrupteur du dispositif de sécurité, feu latéral, feux de détresse
7. 60 Allumage, essuie-glaces, joints, allume-cigare
8. 40 Ventilateur gauche du radiateur
9. 40 Ventilateur droit du radiateur
10. 40 Clignotants, lave-phares

À propos de la Renault Safrane (1992-2000)

La Renault Safrane, produite de 1992 à 2000, est une voiture élégante et confortable de la classe moyenne supérieure, conçue avec un accent sur le confort et la fiabilité. Ce modèle était disponible avec diverses motorisations, y compris des moteurs essence et diesel, offrant différentes performances et efficacités. La Safrane était réputée pour son intérieur spacieux et ses technologies avancées pour l’époque, telles que les systèmes de gestion électronique et les dispositifs de sécurité avancés. Grâce à ces caractéristiques, elle est devenue un choix populaire pour ceux qui recherchaient un véhicule fiable et confortable pour les longs trajets.

Schéma de la boîte à fusibles Renault Safrane

Cette page présente le schéma de la boîte à fusibles de la Renault Safrane, indispensable pour identifier et remplacer les fusibles si nécessaire. Sur ce modèle, les boîtes à fusibles sont généralement situées à l’intérieur du véhicule, généralement sous le tableau de bord ou à proximité du compartiment moteur. Nos schémas détaillent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de même valeur en ampères afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de connaître sa disposition et sa fonction.
