Lancia Thesis (2001-2009) – boîte à fusibles
Schéma des fusibles et relais – Lancia Thesis
Concerne les véhicules fabriqués entre les années :
2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.
FUSIBLES GÉNÉRAUX (FUSIBLE MIDI et FUSIBLE MEGA)
Les fusibles généraux sont situés sur le côté gauche du coffre, dans la boîte à fusibles directement connectée à la borne positive de la batterie.
| FUSIBLE MIDI et MEGA FUSIBLE | Numéro | Ampérage [A] |
| Boîte à fusibles du tableau de bord 1 | 1 | 70 |
| Boîte à fusibles du tableau de bord 2 | 2 | 50 |
| Boîte à fusibles du coffre | 3 | 60 |
| Boîte à fusibles du compartiment moteur | 4 | 150 |

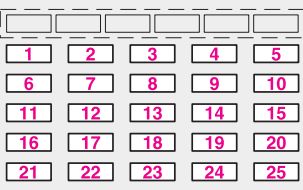

FUSIBLES DU TABLEAU DE BORD
La boîte à fusibles est située sous le tableau de bord, sur le côté gauche de la colonne de direction, derrière la boîte à gants.
FUSIBLES DU COMPARTIMENT MOTEUR
La boîte à fusibles est située sur le côté gauche du compartiment moteur.
FUSIBLES DU COFFRE
La boîte à fusibles est située sur le côté droit du coffre, à l’intérieur du compartiment de service.
| Éclairage extérieur | Fusible | Ampérage [A] | Emplacement |
| Contrôle de l’éclairage extérieur (réglage du capteur crépusculaire) | 23 | 7,5 | Tableau de bord |
| Clignotants | 16 | 10 | Tableau de bord |
| Phare de croisement droit | 8 | 10 | 75 |
| Phare de croisement gauche | 10 | 10 | 75 |
| Phare de route droit | 24 | 15 | Tableau de bord |
| Phare de route gauche | 25 | 15 | Tableau de bord |
| Feu de recul | 21 | 7,5 | Tableau de bord |
| Troisième feu stop | 14 | 10 | Tableau de bord |
| Feux de détresse | 16 | 10 | Tableau de bord |
| Feux de brouillard avant | 14 | 15 | 75 |
| Éclairage intérieur | Fusible | Ampérage [A] | Emplacement |
| Éclairage de plafond du coffre | 19(*) | 10 | 78 |
| 13(*) | 10 | Tableau de bord | |
| Plafonnier arrière de l’habitacle | 19(*) | 10 | 78 |
| 13(*) | 10 | 73 | |
| Éclairage des portes | 19(*) | 10 | 78 |
| 13(*) | 10 | Tableau de bord |
(*) En alternative pour certaines versions/marchés
| Instruments et outils | Fusible | Ampérage [A] | Emplacement |
| Disponible | 1-6-8-12-17-18-21-23 | — | Démarrage |
| Allume-cigare | 22 | 20 | Tableau de bord |
| Airbag | 18 | 7,5 | Tableau de bord |
| Point d’alimentation de démarrage 1 | 9 | 20 | Tableau de bord |
| Point d’alimentation de démarrage 2 | 5 | 20 | Tableau de bord |
| Amplificateur pour système audio HI-FI | 7 | 25 | Démarrage |
| Appuie-têtes arrière (réglables) | 3 | 25 | Tableau de bord |
| Coffre (actionneur électrique de serrure) | 11 | 20 | Démarrage |
| Lampe (versions essence) | 19 | 15 | Compartiment moteur |
| Bobines de relais du compartiment moteur | 21 | 7,5 | Tableau de bord |
| Unité de commande de réglage du faisceau des phares | 14 | 10 | Tableau de bord |
| 25 | 15 | Tableau de bord | |
| Unité de commande de remorque (réglage par défaut) | 1 | 10 | Tableau de bord |
| Unité de commande d’assistance à la direction | 15 | 7,5 | Tableau de bord |
| Klaxon | 11 | 15 | Compartiment moteur |
| Commande d’essuie-glace avant | 23 | 7,5 | Tableau de bord |
| Commande de feux stop (NC) | 20 | 7,5 | Tableau de bord |
| Commande de feux stop (NA) | 14 | 10 | Tableau de bord |
| Allumage | 7 | 20 | Compartiment moteur |
| Compresseur de climatisation | 12 | 7,5 | Compartiment moteur |
| Régulateur de vitesse (commandes satellites) | 20 | 7,5 | Tableau de bord |
| Régulateur de vitesse (point d’adaptation) | 20 | 7,5 | Tableau de bord |
| Ventilateur du système de climatisation | 5 | 40 | Compartiment moteur |
| Ventilateur électrique de refroidissement moteur (premier) | 3 | 60 | Compartiment moteur |
| Ventilateur électrique de refroidissement moteur (deuxième) | 4 | 20 | Démarrage |
| Phare droit (unité de commande) | 10 | 7,5 | Démarrage |
| Phare gauche (unité de commande) | 10 | 7,5 | Démarrage |
| Filtre à carburant diesel (PTC) | 16 | 20 | Compartiment moteur |
| Système d’injection électronique | 13 | 7,5 | Compartiment moteur |
| Injecteurs (versions diesel) | 19 | 20 | Démarrage |
| Interface du point de position du conducteur | 14 | 20 | Démarrage |
| Interface du point de transmission automatique | 15 | 10 | Démarrage |
| 23 | 7,5 | Tableau de bord | |
| Interface du point du système de climatisation | 6 | 10 | Tableau de bord |
| 15 | 7,5 | Tableau de bord | |
| Interface du système de gestion moteur ; | 22 | 7,5 | Compartiment moteur |
| Interface du point du système de freinage | 29 | 7,5 | Tableau de bord |
| Lave-phares | 15 | 20 | Compartiment moteur |
| Lunette arrière chauffante | 17 | 30 | Tableau de bord |
| Démarrage de la transmission automatique | 17 | 30 | Compartiment moteur |
| NIM | 6 | 10 | Tableau de bord |
| Point de position du passager | 14 | 10 | Démarrage |
| Point de verrouillage de la direction | 22 | 10 | Démarrage |
| Point d’assistance au freinage (*) En alternative pour certaines versions/marchés | 19 (*) | 10 | Démarrage |
| 13 (*) | 10 | Tableau de bord | |
| 19 | 7,5 | Tableau de bord | |
| Point du système de freinage (NFR 1) | 1 | 40 | Compartiment moteur |
| Point du système de freinage (NFR 2) | 6 | 60 | Compartiment moteur |
| Point infotelematico | 6 | 10 | Tableau de bord |
| Déviation Point latéral (*) En alternative pour certaines versions/marchés | 19 (*) | 10 | Démarrage |
| 13 (*) | 10 | Tableau de bord | |
| 19 | 7,5 | Tableau de bord | |
| Point du système sans clé | 22 | 10 | Démarrage |
| Point de la porte du conducteur | 11 | 20 | Démarrage |
| Point de la porte du conducteur (alimentation) | 8 | 20 | Tableau de bord |
| Point de la porte du passager | 11 | 20 | Démarrage |
| 23 | 7,5 | Tableau de bord | |
| Point de la porte du passager (alimentation) | 10 | 20 | Tableau de bord |
| Point du tableau de bord | 14 | 10 | Tableau de bord |
| 16 | 10 | Tableau de bord | |
| Point du capteur d’angle de braquage (*) En alternative pour certaines versions/marchés | 19 (*) | 10 | Démarrage |
| 13 (*) | 10 | Tableau de bord | |
| 19 | 7,5 | Tableau de bord | |
| Point du capteur de stationnement | 15 | 7,5 | Tableau de bord |
| Point du tuner TV | 14 | 10 | Démarrage |
| 15 | 7,5 | Tableau de bord | |
| Point de démarrage | 11 | 20 | Démarrage |
| Point de la direction | 15 | 7,5 | Tableau de bord |
| Panneaux de commande sur la console centrale | 15 | 7,5 | Tableau de bord |
| Pompe à carburant | 21 | 15 | Compartiment moteur |
| Portes (actionneurs électriques des serrures) | 11 | 20 | Démarrage |
| Chauffage des bougies de préchauffage | 2 | 60 | Compartiment moteur |
| Près du connecteur de diagnostic EOBD | 6 | 10 | Tableau de bord |
| Près du connecteur de démarrage | 22 | 20 | Tableau de bord |
| Près du connecteur d’alimentation dans l’accoudoir arrière | 13 | 20 | Démarrage |
| 2 | 15 | Tableau de bord | |
| Chauffage stationnaire (unité de commande) | 3 | 20 | Démarrage |
| Chauffage supplémentaire | 4 | 50 | Compartiment moteur |
| 9 | 20 | Compartiment moteur | |
| Chauffage du pare-brise avant | 7 | 15 | Tableau de bord |
| Chauffage de la buse d’essuie-glace avant | 7 | 15 | Tableau de bord |
| SCS | 15 | 7,5 | Tableau de bord |
| Siège confort du conducteur | 5 | 30 | Démarrage |
| Siège confort du passager avant | 9 | 30 | Démarrage |
| Siège conducteur électrique (mouvement) | 5 | 30 | Démarrage |
| Siège passager avant électrique (mouvement) | 9 | 30 | Démarrage |
| Sièges avant (chauffage) | 16 | 20 | Démarrage |
| Sièges arrière (chauffage) | 20 | 20 | Démarrage |
| Services de base pour l’injection électronique | 20 | 15 | Compartiment moteur |
| Services secondaires pour l’injection électronique | 18 | 15 | Compartiment moteur |
| Sirène d’alerte (unité de commande) | 6 | 10 | Tableau de bord |
| Trappe à carburant (moteur de verrouillage/déverrouillage) | 11 | 10 | Tableau de bord |
| Pare-soleil de la vitre arrière | 4 | 15 | Tableau de bord |
| Brosse et pulvérisateur de la vitre avant | 12 | 30 | Tableau de bord |
| Toit ouvrant (unité de commande) | 4 | 15 | Tableau de bord |
| 2 | 20 | Démarrage | |
| Volant (réglage de la colonne de direction) | 15 | 75 | Tableau de bord |
À propos de la Lancia Thesis (2001-2009)
La Lancia Thesis, produite de 2001 à 2009, est une berline de luxe caractérisée par un design élégant et des technologies avancées. Ce modèle est réputé pour sa conduite confortable et son haut niveau d’équipement. La Lancia Thesis offre diverses options de motorisation, y compris des moteurs essence et diesel, qui offrent des performances et une efficacité équilibrées. L’intérieur du véhicule est conçu avec un souci du détail et du confort, offrant de nombreuses fonctionnalités modernes qui améliorent l’expérience de conduite.
Schéma de la boîte à fusibles Lancia Thesis
Cette page présente le schéma de la boîte à fusibles pour le modèle Lancia Thesis, essentiel pour l’entretien et la réparation corrects des systèmes électriques du véhicule. Dans la Lancia Thesis, les boîtes à fusibles sont généralement situées dans le compartiment moteur et à l’intérieur du véhicule, généralement sous le tableau de bord. Les diagrammes de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de connaître son contenu et de l’entretenir correctement.
