Citroën C5 (2001-2007) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Citroën C5 2001-2007, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Citroën C5
S’applique aux véhicules fabriqués entre :
2001, 2002, 2003, 2004, 2005, 2006 et 2007.
Compartiment moteur – description des fusibles de la Citroën C5
Dans le compartiment moteur, la boîte à fusibles est située sur le côté gauche.
Veuillez noter que les fusibles peuvent se trouver non seulement en haut, mais aussi sur le côté.
Type 1
Schéma de la partie supérieure (principale)
Description
| F1 | (20A) Relais moteur ventilateur de refroidissement (basse vitesse), gestion moteur |
| F2 | (15A) Klaxon |
| F3 | (10A) Essuie-glace avant, pompe d’essuie-glace arrière |
| F4 | (20A) Essuie-glace de phare |
| F5 | (15A) Pompe à carburant |
| F6 | (10A) Unité de commande ABS électronique, chauffage auxiliaire – Diesel |
| F7 | (10A) Système de gestion de transmission automatique, direction assistée |
| F8 | (20A) Moteur de démarrage |
| F9 | (10A) Interrupteur de feux stop (capteur de position de la pédale de frein) |
| F10 | (30A) Gestion moteur, pompe à carburant – Diesel |
| F11 | (40A) Chauffage/climatisation |
| F12 | (30A) Essuie-glace avant |
| F13 | (40A) Module de contrôle multifonction 1 |
| F14 | (30A) Pompe à air soufflé |
Schéma de la partie latérale (supplémentaire)
Description
| F1 | (50A) Module de commande du moteur du ventilateur de refroidissement |
| F2 | (30A) Système anti-blocage (ABS) |
| F3 | (30A) Système anti-blocage (ABS) |
| F4 | (80A) Module de commande multifonction 1 |
| F5 | (80A) Module de commande multifonction 1 |
| F6 | (80A) Boîte à fusibles / relais, tableau de bord 2 |
| F7 | (70A) Servofrein |
| F8 | (40A) Moteur de commande de suspension |
Type 2
Description
- Feu de recul 10 A
- Alimentation de la pompe à carburant 15 A
- Alimentation de l’ordinateur ABS (ABR ou ESP) 10 A
- Alimentation de l’ordinateur de transmission automatique. Alimentation de l’ordinateur de gestion moteur 10 A
- Alimentation de l’ordinateur d’additif diesel 10 A
- Feux de brouillard avant 15 A
- Pompe de lave-phares 20 A
- Relais principal de l’ordinateur de gestion moteur 20 A
- Phare de croisement gauche 15 A
- Phare de croisement droit 15 A
- Phare de route gauche 10 A
- Phare de route droit 10 A
- Avertisseur sonore 15 A
- Pompe d’essuie-glace avant et arrière 10 A
- Actionneurs du contrôleur moteur : Sonde lambda chauffée ; Alimentation des injecteurs d’essence ; Alimentation des bobines d’allumage ; Électrovanne de purge des vapeurs (vapeurs de carburant du réservoir) 30 A
- Alimentation de la pompe pneumatique 30 A
- Essuie-glace avant à basse ou haute vitesse 30 A
- Ventilateur de climatisation 40 A.
Habitacle
La boîte à fusibles est située à gauche sous le tableau de bord, côté conducteur.
Pour y accéder, retirez le couvercle de la boîte et tirez l’appareil lui-même en appuyant sur le couvercle vers le haut.

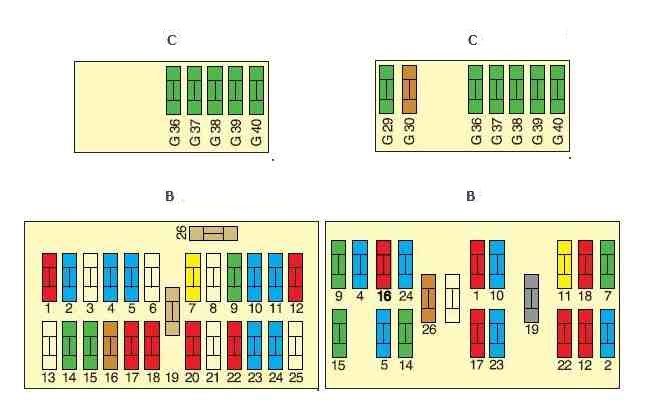

Partie A – pinces et fusibles de rechange, B et C – tableaux de fusibles. Il existe également 2 options d’emplacement des éléments.
Description
| Numéro | Description | Ampérage [A] |
| 1 | feu de brouillard arrière | 10 |
| 2 | essuie-glace arrière | 15 |
| 4 | capteur antivol sur la porte conducteur | 15 |
| 5 | feu stop arrière gauche | 15 |
| 6 | ||
| 7 | circuit de potentiel positif de l’équipement ;fusible allume-cigare. | 20 |
| 8 | ||
| 9 | vitres avant, toit ouvrant | 30 |
| 10 | blocage du circuit positif | 15 |
| 11 | affichage, alarme antivol, navigation, climatisation, téléphone | 15 |
| 12 | feu de stationnement avant droit, feu de stationnement arrière droit | 10 |
| 13 | – | |
| 14 | verrouillage centralisé | 30 |
| 15 | vitre électrique arrière | 30 |
| 16 | interrupteurs de colonne de direction, contrôleur d’airbags, boîte à fusibles dans le compartiment moteur | 5 |
| 17 | feu stop droit | 10 |
| 18 | capteur de position de direction, capteur de position de levier de transmission automatique, prise de diagnostic | 10 |
| 19 | – | |
| 20 | navigation, radio | 10 |
| 21 | – | |
| 22 | feu de stationnement avant gauche, feu de stationnement arrière gauche | 10 |
| 23 | groupe hydraulique de suspension, unité de commande ABS | 15 |
| 24 | climatisation, téléphone, assistance au stationnement, tableau de bord, amplificateur de signal téléphonique ; | 15 |
| 25 | – | |
| 26 | chauffage de la lunette arrière | 40 |
| G36 | amplificateur radio | 40 |
| G37 | siège avant électrique droit | 40 |
| G38 | siège avant électrique gauche | 40 |
| G39 | chauffage de siège avant droit | 40 |
| G40 | chauffage de siège avant gauche | 40 |
