Komatsu PC45-1 – Boîte à fusibles
Komatsu PC45-1 – schéma de la boîte à fusibles
Année de fabrication :
Boîte à fusibles
| N° | Ampérage [A] | Description |
| 1 | 10 | Fusible de rechange |
| 2 | 10 | Unité de commande moteur ;
Vanne de verrouillage du levier d’équipement de travail. |
| 3 | 20 | Panneau de surveillance ;
Essuie-glace* ; Chauffage* ; Éclairage intérieur* ; Radio*. |
| 4 | 20 | Phare avant ;
Vanne sélecteur de vitesses. |
| 5 | 30 | Unité de commande moteur |
| * Ces points ne concernent que les véhicules avec cabine. | ||

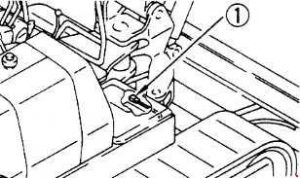

Connexion du fusible
Si l’alimentation ne s’active pas après avoir tourné le commutateur de démarrage en position ON, il peut y avoir une rupture du fil du fusible ®, retirez donc le couvercle sur le côté droit du boîtier et vérifiez ou remplacez.
À propos du Komatsu PC45-1 ()
Le Komatsu PC45-1 est une pelle compacte sur chenilles, appréciée pour sa polyvalence et sa fiabilité dans l’industrie de la construction. Ce modèle est réputé pour sa construction robuste et ses performances efficaces, permettant de travailler sur divers terrains et dans différentes conditions. Le PC45-1 est équipé d’un puissant moteur diesel qui fournit une puissance suffisante pour les tâches exigeantes. La pelle est conçue pour offrir un confort d’utilisation et une maintenance facile, ce qui en fait un choix idéal pour les projets de construction de petite et moyenne taille.
Schéma de la boîte à fusibles du Komatsu PC45-1
Cette page présente le schéma de la boîte à fusibles du modèle Komatsu PC45-1, essentiel pour un entretien et des réparations corrects. La boîte à fusibles est généralement située dans la cabine de l’opérateur ou à proximité du compartiment moteur. Le schéma indique les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr de la pelle, il est donc important de connaître sa configuration et sa fonction.
