Komatsu PC30-7 – Boîte à fusibles
Komatsu PC30-7 – schéma de la boîte à fusibles
Année de fabrication :
Boîte à fusibles
| Numéro | Ampérage [A] | Description |
| 1 | 10 | Fusible de rechange |
| 2 | 10 | Système de contrôle du moteur ;
Vanne de commande du levier de l’équipement de travail. |
| 3 | 20 | Panneau de surveillance P ;
Essuie-glace* ; Klaxon* ; Éclairage intérieur* ; Radio*. |
| 4 | 20 | Phare avant ;
Vanne de sélection de la transmission. |
| 5 | 30 | Système de contrôle du moteur |
| * Ces points ne concernent que les véhicules avec cabine. | ||

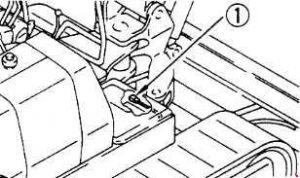

Connexion du fusible
Si l’alimentation ne se fait pas après avoir tourné le contacteur de démarrage sur ON, il peut y avoir une rupture du fil du fusible ®, retirez donc le couvercle à droite du cadre et vérifiez ou remplacez.
À propos du Komatsu PC30-7
Le Komatsu PC30-7 est une pelle compacte sur chenilles, appréciée pour sa fiabilité et son efficacité sur les chantiers. Ce modèle est équipé d’un puissant moteur diesel qui fournit une puissance suffisante pour diverses tâches de construction. Le Komatsu PC30-7 est réputé pour sa maniabilité et sa durabilité, ce qui le rend idéal pour travailler dans des espaces restreints. De plus, cette pelle est équipée de technologies modernes qui augmentent sa productivité et réduisent la consommation de carburant, en faisant un choix plus écologique pour les projets de construction.
Schéma de la boîte à fusibles du Komatsu PC30-7
Cette page présente le schéma de la boîte à fusibles du Komatsu PC30-7, essentiel pour l’entretien et les réparations corrects de cette machine. La boîte à fusibles est généralement située dans la cabine du conducteur ou à proximité du compartiment moteur, ce qui permet un accès facile aux fusibles. Les diagrammes montrent les numéros des fusibles, leurs valeurs d’ampérage et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr et la longue durée de vie de la machine.
