Komatsu PC40-7 – Boîte à fusibles
Komatsu PC40-7 – schéma de la boîte à fusibles
Année de fabrication :
Boîte à fusibles
| N° | Ampérage [A] | Description |
| 1 | 10 | Fusible de réserve |
| 2 | 10 | Système de commande du moteur ;
Vanne de verrouillage du bras de l’équipement. |
| 3 | 20 | Panneau de surveillance, essuie-glace* ;
Chauffage* ; Éclairage intérieur* ; Radio*. |
| 4 | 20 | Phare avant ;
Vanne de sélection de vitesse. |
| 5 | 30 | Système de commande du moteur |
| * Ces éléments ne concernent que les véhicules avec cabine. | ||

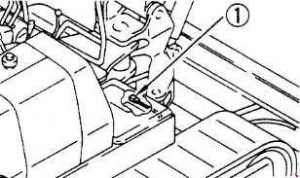

Liaison de fusible
Si l’alimentation ne s’active pas après avoir tourné le commutateur de démarrage en position ON, il peut y avoir une rupture du fil du fusible ®, retirez donc le couvercle à droite du boîtier et vérifiez ou remplacez.
À propos du Komatsu PC40-7
Le Komatsu PC40-7 est un modèle d’excavatrice populaire, réputé pour sa fiabilité et ses performances. Ce modèle est équipé d’un moteur puissant qui fournit une puissance suffisante pour divers travaux de construction et de terrassement. L’excavatrice PC40-7 est conçue pour gérer des conditions de travail exigeantes, tout en offrant confort et facilité d’utilisation à l’opérateur. Ses dimensions compactes permettent de travailler dans des espaces restreints, ce qui la rend idéale pour les environnements urbains et les petits chantiers. De plus, ce modèle est équipé de technologies modernes qui augmentent l’efficacité et la sécurité du travail.
Schéma de la boîte à fusibles du Komatsu PC40-7
Cette page présente le schéma de la boîte à fusibles du Komatsu PC40-7, essentiel pour l’entretien et les réparations appropriés de cette excavatrice. La boîte à fusibles est généralement située près du panneau de commande ou sous le capot, ce qui permet un accès facile lors du remplacement des fusibles. Le schéma indique les numéros des fusibles, leurs valeurs ampériques et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé qui assure la protection des circuits électriques et des composants contre les surcharges et les courts-circuits.
