Komatsu PC14R-2 – Boîte à fusibles
Komatsu PC14R-2 – schéma de la boîte à fusibles
Année de fabrication :

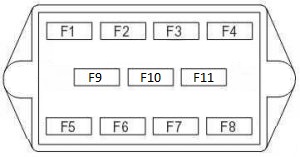

Boîte à fusibles
| N° | Ampères [A] | Description |
| 1 | 10 | Alimentation radio |
| 2 | 30 | Alimentation de l’électrovanne d’arrêt moteur ;
Horloge d’arrêt moteur ; Relais de sécurité ; Excitation de l’alternateur. |
| 3 | 10 | Pompe à carburant ;
Lumière de travail. |
| 4 | 20 | Commutateur haute-basse vitesse ;
Électrovanne PPC ; Alimentation de l’écran. |
| 5 | 15 | Klaxon |
| 6 | 15 | Essuie-glace avant ;
Éclairage supérieur ; Chauffage (pour voiture avec cabine). |
| 7 | 10 | Équipement optionnel |
| 8 | 10 | Feu tournant |
| 9 | — | Libre |
| 10 | — | Libre |
| 11 | — | Libre |

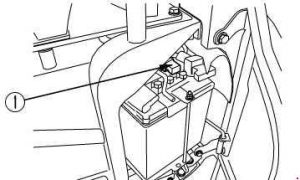

Fusible principal
Si le démarreur ne fonctionne pas après avoir tourné l’interrupteur d’alimentation sur ON, le fusible (1) pourrait être grillé. Ouvrez le couvercle sur le côté gauche de l’appareil pour vérifier le fusible et le remplacer si nécessaire. Le fusible principal est situé sur la batterie.
À propos du Komatsu PC14R-2
Le Komatsu PC14R-2 est une mini-pelle compacte, idéale pour travailler dans des espaces restreints et sur des projets de construction de petite envergure. Ce modèle est réputé pour sa fiabilité et son efficacité, ce qui en fait un choix populaire parmi les professionnels du bâtiment. Le PC14R-2 est équipé d’un puissant moteur diesel qui fournit une puissance suffisante pour diverses tâches, tout en assurant une faible consommation de carburant. Ses dimensions compactes et sa facilité d’utilisation permettent une manipulation aisée et une précision au travail, ce qui est essentiel pour l’achèvement efficace des projets.

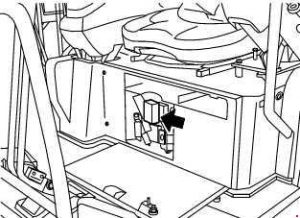

Schéma de la boîte à fusibles du Komatsu PC14R-2
Cette page présente le schéma de la boîte à fusibles pour le Komatsu PC14R-2, essentiel pour un entretien et des réparations corrects. L’emplacement typique de la boîte à fusibles pour ce modèle est près du panneau de commande ou sous le capot. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur ampère pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr et la protection des composants électriques de la mini-pelle.
