Jeep Cherokee XJ (1997-2001) – boîte à fusibles
Schéma des fusibles Jeep Cherokee 1997-2001
Année de production : 1997, 1998, 1999, 2000 et 2001.
Les fusibles de l’allume-cigare (prise de courant) dans la Jeep Cherokee sont les fusibles n° 1 et n° 2 de la boîte à fusibles du tableau de bord.
Emplacement de la boîte à fusibles
Située derrière le couvercle sous la boîte à gants.

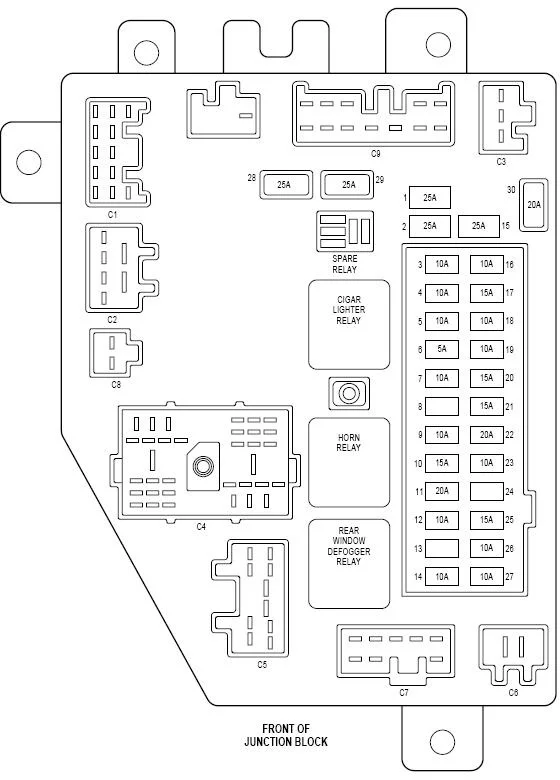

Schéma de la boîte à fusibles
Affectation des fusibles et relais sous le tableau de bord
| Nr | Ampère [A] | Description |
|---|---|---|
| Nr | Ampère [A] | Description |
| 1 | 25 | Prise de courant |
| 2 | 25 | Allume-cigare |
| 3 | 10 | Phare gauche (feux de croisement), relais de phares antibrouillard n° 1 |
| 4 | 10 | Phare gauche (feux de route), moteur de nivellement |
| 5 | 10 | Phare droit (feu de croisement), moteur de nivellement, interrupteur de nivellement des phares, module de feux de jour |
| 6 | 5 | Instrument de mesure, radio, interrupteur d’essuie-glace arrière / pulvérisateur, commande de chauffage de climatisation ou commande de chauffage, interrupteur de dégivrage de lunette arrière, interrupteur de démarrage à vide, interrupteur de phares antibrouillard avant, interrupteur de phares antibrouillard arrière, rétroéclairage de l’indicateur de plage de transmission (PRNDL), interrupteur d’éclairage du tableau de bord |
| 7 | 10 | Feu arrière gauche, feu de position avant gauche, feu de gabarit latéral gauche, prise de remorquage, lampe d’immatriculation, relais de phares antibrouillard avant n° 1 (’98 -’01), interrupteur de phares antibrouillard avant, relais de phares antibrouillard |
| 8 | – | Non utilisé |
| 9 | 10 | Instrument de mesure, console supérieure, module d’immobilisation de clé Sentry, module de centre de messages / communications (Diesel), module de temporisation des phares, boussole |
| 10 | 15 | 1999-2001 : Lampe de recul, interrupteur de lampe de recul (M/T), capteur de plage de transmission (A/T), module de feux de jour, électrovanne EVAP / purge (essence), relais de ventilateur de radiateur, relais de compresseur de climatisation, relais de capteur d’oxygène en aval (essence), relais de capteur d’oxygène en amont (essence) |
| 11 | 20 | Essence 1997-1998 : Relais de coupure automatique, relais de ventilateur de radiateur, relais de pompe à carburant, relais de compresseur de climatisation, lampe de recul (interrupteur de lampe de recul (M/T), capteur de plage de transmission (A/T)), module de commande de transmission, électrovanne EVAP / purge en cycle de travail, pompe de détection de fuite EVAP, module de feux de jour, solénoïde de convertisseur de couple, interrupteur de position de stationnement / neutre ;
Essence 1999-2001) : Module de commande du groupe motopropulseur, module de commande de transmission, relais de coupure automatique, relais de pompe à carburant ; Diesel 1997-1998 : Module de commande du groupe motopropulseur, interrupteur de lampe de recul, relais de réchauffeur de carburant, contrôleur MSA ; Diesel 1999-2001 : Module de commande du moteur, relais de réchauffeur de carburant |
| 12 | 10 | Relais combiné, relais de dégivrage de lunette arrière |
| 13 | – | Non utilisé |
| 14 | 10 | Rétroviseur chauffant |
| 15 | 25 | Module de porte passager (vitre électrique / verrouillage de porte) |
| 16 | 10 | Phare droit (feux de route) |
| 17 | 15 | Radio |
| 18 | 10 | 1998-2001 : Module de porte conducteur, interrupteur de rétroviseur électrique (’99 -’01), interrupteur de siège chauffant (’99 -’01), relais de siège chauffant (’99 -’01), relais de phares antibrouillard arrière (’99 – ’01) |
| Nr | Ampère [A] | Description |
|---|---|---|
| 19 | 10 | Relais de démarrage, interrupteur de verrouillage d’embrayage (M/T) |
| 20 | 10 ou 15 | 1997 : Prise de remorquage, relais de clignotant gauche de remorque, relais de clignotant droit de remorque (10 A) ;
1998-2001 : Prise de remorquage, relais de clignotant gauche de remorque, relais de clignotant droit de remorque (15A) |
| 21 | 15 | Relais de klaxon |
| 22 | 20 | Interrupteur d’essuie-glace arrière / pulvérisateur |
| 23 | 10 | Feu arrière droit, feu de position avant droit, feu de gabarit latéral droit |
| 24 | – | Non utilisé |
| 25 | 15 | Relais de moteur de ventilateur, élément de régulation de porte mixte, électroaimant de verrouillage de transmission de frein, interrupteur de démarrage à vide étendu, commande de chauffage de climatisation ou commande de chauffage, relais ABS, ABS |
| 26 | 10 | Module de commande d’airbag |
| 27 | 10 | Module de commande d’airbag |
| Disjoncteurs automatiques | ||
| 28 | 25 ou 30 | 1997-1998 : Module de porte conducteur / passager (vitre électrique, verrouillage de porte) (30 A) ;
1999-2001 : Module de porte conducteur / passager (vitre électrique, verrouillage de porte) (25A) |
| 29 | 25 ou 30 | 1997-1998 : Siège électrique (30 A) ;
1999-2001 : Siège électrique, relais de siège chauffant (25A) |
| 30 | 20 | Moteur d’essuie-glace avant, interrupteur d’essuie-glace avant / pulvérisateur |
| Relais | ||
| R1 | Non utilisé | |
| R2 | Allume-cigare | |
| R3 | Klaxon | |
| R4 | Chauffage de lunette arrière |

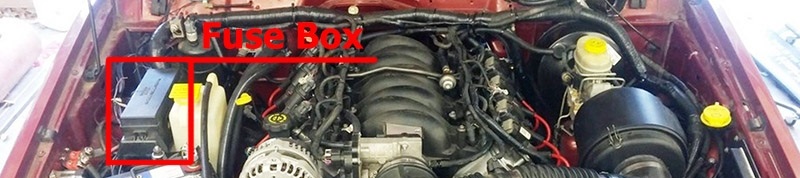

Emplacement de la boîte à fusibles

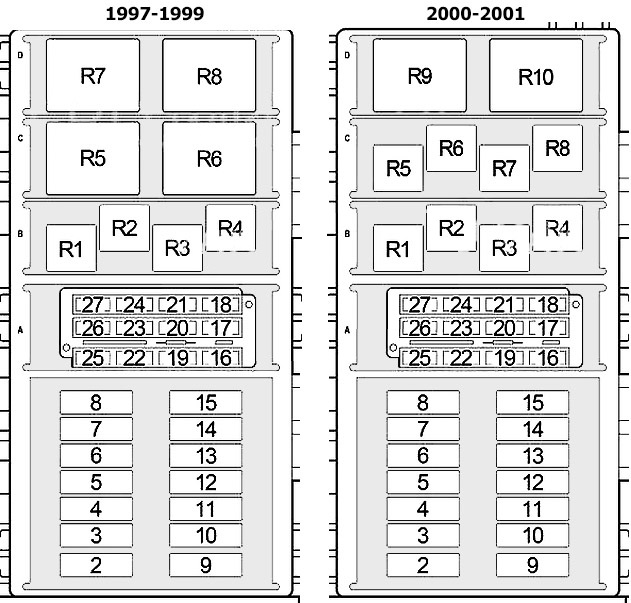

Schéma de la boîte à fusibles (essence)
Affectation des fusibles et relais dans le compartiment moteur (essence)
| Nr | Ampère [A] | Description |
|---|---|---|
| Nr | Ampère [A] | Description |
| 1 | – | Non utilisé |
| 2 | 40 | Interrupteur d’allumage (relais d’allume-cigare, fusible (habitacle) : « 8 », « 9 », « 10 », « 11 », « 17 », « 18 », « 27 », « 28 », « 30 ») |
| 3 | 40 | Interrupteur d’allumage (fusible (habitacle) : « 12 », « 19 », « 22 », « 24 », « 25 », « 26 ») |
| 4 | 40 ou 50 | 1997 : Fusible (habitacle) : « 1 », « 2 », « 15 », « 20 », « 21 », « 29 » (40A) ;
1998-2001 : Fusible (habitacle) : « 1 », « 2 », « 15 », « 20 », « 21 », « 29 » (50A) |
| 5 | 40 | Relais de ventilateur de radiateur |
| 6 | 40 | Relais de moteur de ventilateur |
| 7 | 30 | Interrupteur de phare, module de temporisation des phares, module de feux de jour |
| 8 | 30 | 2000-2001 : Relais de coupure automatique |
| 9 | 20 | Relais d’embrayage de compresseur de climatisation, fusible (compartiment moteur) : « 27 » (2000-2001), « 26 » (1997-1999) |
| 10 | 20 ou 30 | 1997-1998 : Relais de démarrage, relais de dégivrage de lunette arrière, fusible (habitacle) : « 13 » (30 A) ;
1999-2001 : Relais de démarrage (20A) |
| 11 | 30 | 1998-2001 : Relais de dégivrage de lunette arrière, fusible (habitacle) : « 13 » |
| 12 | 40 | ABS |
| 13 | 20 | ABS |
| 14 | – | Non utilisé |
| 15 | – | Non utilisé |
| 16 | 15 | Ampoule de plafonnier, ampoule d’éclairage de coffre, instrument de mesure, ampoule d’éclairage d’habitacle, radio, module de commande de transmission, ampoule sous le capot, éclairage / ampoule de salle de bain, console supérieure, module d’accès sans clé, ampoule de boîte à gants, boussole, interrupteur d’alimentation de vitre avant gauche (1997 LHD), interrupteur d’alimentation de vitre avant droite (1997 LHD) |
| 17 | 20 | 1997-1999 : Interrupteur de phare, prise de connexion de données, relais d’ampoule de phares antibrouillard arrière (1997), relais d’antenne d’alimentation (1998-1999) ;
2000-2001 : Relais de capteur d’oxygène en aval, relais de capteur d’oxygène en amont |
| 18 | 15 | 2000-2001 : Injecteurs de carburant, bobine, condensateur de bobine |
| Nr | Ampère [A] | Description |
|---|---|---|
| 19 | 20 ou 25 | 1997-1999 : Relais de coupure automatique (25 A) 2000-2001 : Interrupteur de phare, prise de connexion de données, relais d’antenne d’alimentation (20 A) |
| 20 | 15 | Clignotant combiné |
| 21 | 15 ou 20 | 1997-1999 : Injecteurs de carburant, bobine d’allumage, module de commande du groupe motopropulseur (20 A)
2000-2001 : Module de commande du groupe motopropulseur (15 A) |
| 22 | 15 | Relais de pompe à carburant, module de commande du groupe motopropulseur |
| 23 | 15 | Interrupteur de feux de freinage |
| 24 | 15 | 1997-1999 : Capteur d’oxygène en aval, capteur d’oxygène en amont |
| 25 | 15 | Relais de phares antibrouillard n° 2 (1998-2001), relais de phares antibrouillard (1997-1999) |
| 26 | 20 | Amplificateur de puissance |
| 27 | 10 | Module d’immobilisation de clé Sentry |
| Relais | ||
| R1 | Relais de compresseur de climatisation | |
| R2 | Phare antibrouillard (1997-1999) | |
| R3 | Phare antibrouillard (2000-2001) | |
| R4 | ABS | |
| R5 | Ventilateur de radiateur | |
| R6 | 1997-1999 : Puissance Diesel ; 2000-2001 : Coupure automatique | |
| R7 | Démarrage | |
| R8 | Réchauffeur de carburant |
À propos du Jeep Cherokee XJ (1997-2001)
Le Jeep Cherokee XJ, produit de 1997 à 2001, est un modèle emblématique de SUV qui a gagné en popularité grâce à sa robustesse et sa capacité à affronter les terrains difficiles. Ce modèle se caractérise par un design anguleux et des dimensions compactes qui permettent une grande maniabilité. Sous le capot, il offre diverses options de moteurs, y compris le populaire six cylindres en ligne de 4,0 litres, réputé pour sa fiabilité et ses performances. Le Jeep Cherokee XJ est souvent apprécié pour sa durabilité et sa capacité à s’adapter à diverses conditions de conduite, ce qui en fait un choix idéal pour les amateurs de tout-terrain.
Schéma de la boîte à fusibles du Jeep Cherokee XJ
Cette page présente le schéma de la boîte à fusibles du Jeep Cherokee XJ, essentiel pour l’identification et l’entretien des composants électriques du véhicule. Généralement, la boîte à fusibles se trouve sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusibles, leur ampérage et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement du même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément fondamental pour assurer le bon fonctionnement des équipements électriques du véhicule.
