Infiniti I30 (1995-2004) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Infiniti I30 (1995–2004), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Infiniti I30
S’applique aux véhicules fabriqués dans les années :
1995, 1996, 1997, 1998, 1999.

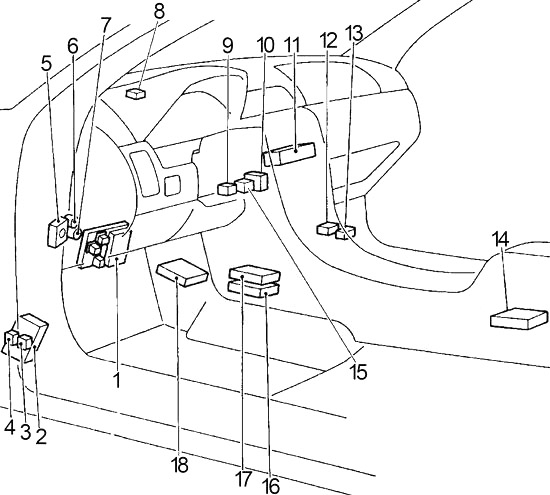

Habitacle
- Boîte à fusibles
- Unité de commande ABS/TCS
- Relais de pompe à carburant
- Relais de toit ouvrant
- Super connexion multipolaire (SMJ)
- Interrupteur automatique n°2 (vitre électrique, toit ouvrant, verrouillage électrique des portes)
- Interrupteur n°1 (siège)
- Unité de commande d’éclairage automatique
- Unité de clignotant combiné
- Unité de commande de régulateur de vitesse automatique (ASCD)
- Amplificateur de climatisation automatique
- Relais de désembuage des rétroviseurs extérieurs
- Relais d’amplificateur audio
- Unité de capteur de diagnostic d’airbag
- Immobilisateur du système antivol Nissan (NATS)
- Module de commande de transmission (TCM)
- Module de commande de carrosserie (BCM)
- Module de commande moteur (ECM)

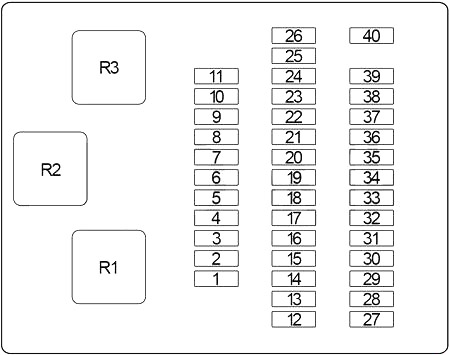

Boîte à fusibles dans l’habitacle
Le panneau de fusibles est situé derrière le couvercle du tableau de bord, côté conducteur.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 10 | Unité de capteur de diagnostic d’airbag |
| 2 | 15 | Moteur de ventilateur |
| 3 | 15 | Moteur de ventilateur |
| 4 | 7,5 | Module de commande de transmission (TCM), interrupteur de position fermée du papillon |
| 5 | 7,5 | Module de commande de carrosserie (BCM) (lampes intérieures/éclairage) |
| 6 | 15 | Allume-cigare |
| 7 | 10 | Interrupteur de commande à distance des rétroviseurs extérieurs, relais de désembuage des rétroviseurs extérieurs |
| 8 | – | – |
| 9 | – | – |
| 10 | 15 | Interrupteur de feu stop, feu stop, unité de commande du dispositif de régulation automatique de vitesse (ASCD) |
| 11 | 10 | Module de commande de carrosserie (lampes d’avertissement), interrupteur d’urgence, relais multifonctionnel de télécommande, clignotant combiné |
| 12 | 7,5 | Module de commande de carrosserie (BCM), lampes intérieures, unité de commande des phares automatiques, unité de commande des feux de jour, relais de désembuage de la lunette arrière, interrupteur principal du dispositif de régulation automatique de vitesse (ASCD), relais de maintien ASCD, interrupteur de frein ASCD, interrupteur d’embrayage ASCD, unité de commande ASCD, interrupteur de position de stationnement/neutre, communicateur Infiniti (IVCS), prise de courant, système d’avertissement antivol, signal d’avertissement, verrouillage de porte |
| 13 | 10 | Compteur combiné, unité de commande des feux de jour, alternateur, feux de recul (interrupteur de position de stationnement/neutre (A/T), interrupteur de position de recul (M/T)), rétroviseur, ABS/TCS, module de commande de transmission (TCM), capteur de vitesse du véhicule |
| 14 | 7,5 | Clignotants combinés, interrupteur de feux de détresse, relais de feux de virage, interrupteur de feux de virage |
| 15 | 10 | ABS/TCS |
| 16 | 7,5 | Relais de climatisation, électrovanne de l’unité de commande d’air de ralenti (IACV-FICD) |
| 17 | 10 | Relais de position de stationnement/neutre, interrupteur de position de stationnement/neutre, immobilisateur du système antivol Nissan (NATS), relais de pompe à carburant, ventilateur de refroidissement, vanne EGR de régulation, vanne d’arrêt de dépression, vanne de dérivation, vanne de purge de l’absorbeur EVAP |
| 18 | 7,5 | Interrupteur de commande d’éclairage, rétroviseur, lampe de boîte à gants, éclairage : (amplificateur de climatisation automatique, compteur combiné, interrupteur de kit mains libres, unité de commande de porte conducteur, unité de commande de porte passager, audio, transmission automatique, interrupteur d’urgence, interrupteur principal du dispositif de régulation automatique de vitesse (ASCD), interrupteur de désembuage de la lunette arrière, horloge, cendrier) |
| 19 | 7,5 | Module de commande de carrosserie (BCM), unité de commande d’éclairage automatique, communicateur Infiniti (IVCS), système d’avertissement antivol |
| 20 | 20 | Moteur d’essuie-glace avant, relais d’essuie-glace avant, interrupteur d’essuie-glace avant, moteur de lave-glace avant, module de commande de carrosserie (BCM) |
| 21 | 10 | Radio et lecteur CD, horloge, minuterie d’interrupteur d’antenne |
| 22 | 15 | Relais d’amplificateur audio |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 23 | – | – |
| 24 | 10 | Téléphone, émetteur-récepteur |
| 25 | – | – |
| 26 | 7,5 | Lampes intérieures, lampe de coffre, lampe de lecture, éclairage de serrure de contact, module de commande de carrosserie (BCM) |
| 27 | – | – |
| 28 | 7,5 | Téléphone |
| 29 | 10 | Siège chauffant |
| 30 | – | – |
| 31 | 15 | 1999 : Capteurs d’oxygène chauffés, capteurs de rapport air/carburant |
| 32 | 15 | 1995-1998 : Relais de pompe à carburant, module de commande de pompe à carburant (FPCM) |
| 33 | 7,5 | Démarrage, relais de verrouillage d’embrayage (M/T), relais de position de stationnement/neutre (A/T), unité de commande des feux de jour |
| 34 | 20 | 1999 : Injecteurs |
| 15 | 1995-1998 : Capteurs d’oxygène chauffés, capteurs de rapport air/carburant | |
| 35 | 15 | 1999 : Relais de pompe à carburant |
| 36 | 7,5 | Téléphone, combiné, émetteur-récepteur |
| 37 | 15 | Actionneur d’ouverture de coffre, actionneur d’ouverture de trappe à carburant |
| 38 | 20 | Relais de désembuage de la lunette arrière, interrupteur de désembuage de la lunette arrière, relais de désembuage du rétroviseur latéral |
| 39 | 20 | Relais de désembuage de la lunette arrière |
| 40 | 7,5 | Compteur combiné, lampes de rétroviseurs, lampe de lecture, sonnette, interrupteur à clé, horloge, minuterie d’antenne, relais de toit ouvrant, unité de commande multifonctionnelle de télécommande, voyant de sécurité, immobilisateur Nissan Anti Theft System (NATS), émetteur intégré Homelink |
| R1 | Moteur de ventilateur | |
| R2 | Allumage | |
| R3 | Accessoires | |

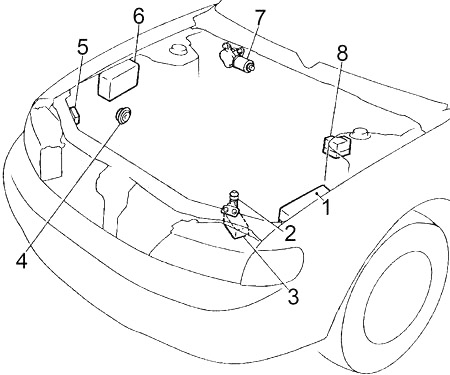

Moteur
- Boîte à fusibles
- Interrupteur de capot
- Boîte à fusibles relais n°2
- Klaxon antivol
- Unité de commande des feux de jour
- Boîte à fusibles relais n°1
- Moteur d’essuie-glace avant
- Actionneur ABS

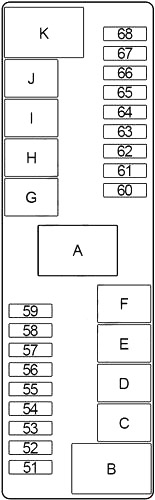

Boîte à fusibles dans le compartiment moteur
Près de la batterie.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 51 | – | – |
| 52 | – | – |
| 53 | 15 | 1999 : Relais de phare gauche (feux de croisement / feux de route), interrupteur d’éclairage, clignotant, unité de commande des phares automatiques, unité de commande des feux de jour, relais de feu de croisement avant, relais de feu de virage |
| 15 | 1995-1998 : Phare gauche (feux de croisement/feux de route), interrupteur d’éclairage, clignotant, unité de commande des feux de jour, relais de feu de croisement avant, relais de feu de virage | |
| 54 | 15 | 1999 : Relais de phare droit (feux de croisement / feux de route), interrupteur d’éclairage, unité de commande d’éclairage automatique, unité de commande des feux de jour |
| 15 | 1995-1998 : Phare droit (feux de croisement/feux de route), interrupteur d’éclairage, unité de commande des feux de jour | |
| 55 | 10 | 1999 : Contrôle du support moteur avant |
| 56 | 7,5 | Module de commande de carrosserie (BCM), communicateur Infiniti (IVCS), système d’avertissement antivol, feux d’entrée |
| 57 | 10 | 1999 : Module de commande moteur (ECCS), immobilisateur Nissan Anti Theft System (NATS), capteur de débit massique d’air, capteur de position de vilebrequin, électrovanne de ralenti (IACV-ACC), bobines d’allumage, EGR, vanne de régulation de volume EGR, capteur de pression du système de gestion EVAP |
| 7,5 | 1995-1998 : Module de commande moteur (ECCS), capteur de débit massique d’air, capteur de position de vilebrequin, électrovanne de ralenti (IACV-ACC), bobines d’allumage | |
| 58 | 10 | Module de commande moteur (ECCS), capteur de débit massique d’air, capteur de position de vilebrequin, électrovanne de régulation d’air de ralenti (IACV-ACC), bobines d’allumage, EGR, vanne de régulation de volume EGR, capteur de pression du système de gestion EVAP |
| 59 | – | – |
| 60 | 7,5 | Alternateur |
| 61 | 7,5 | Relais de climatisation, électrovanne de régulation d’air de ralenti (IACV-FICD) |
| 62 | 15 | -1999 : radio et lecteur CD, communicateur Infiniti (IVCS), interrupteur IVCS |
| 63 | 15 | Relais de feux de croisement avant |
| 64 | 10 | Relais de klaxon, relais de klaxon d’avertissement antivol, unité de télécommande multifonctionnelle |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 65 | 15 | Relais de signal sonore d’alarme, unité de commande multifonctionnelle |
| 7,5 | Relais de signal sonore d’alarme, unité de commande multifonctionnelle | |
| 66 | 15 | 1999 : Relais de feux arrière (feux de jour, feux arrière, feux stop, feux de plaque d’immatriculation, interrupteur d’éclairage, contrôleur d’éclairage automatique, fusible « 5 », « 18 ») |
| 15 | 1997-1998 : Interrupteur d’éclairage (feux de jour, arrière, stop, plaque d’immatriculation, fusible « 5 », « 18 ») | |
| 10 | 1995-1996 : Interrupteur d’éclairage (feux de jour, arrière, stop, plaque d’immatriculation, fusible « 5 », « 18 ») | |
| 67 | – | – |
| 68 | – | – |
| A | 120 | 1998-1999 : Alternateur, fusibles : « B », « D », « E », « F », « 60 », « 61 », « 62 », « 63 », « 64 », « 65 », « 66 » |
| 140 | 1995-1997 : Alternateur, fusibles : « B », « D », « E », « F », « 60 », « 61 », « 63 », « 64 », « 65 », « 66 » | |
| B | 65 | Relais d’accessoires (fusibles : « 6 », « 7 », « 19 », « 20 », « 36 »), relais de moteur de ventilateur (fusibles : « 2 », « 3 ») |
| C | – | – |
| D | 30 | Ventilateur de refroidissement |
| E | 30 | Ventilateur de refroidissement |
| F | 30 | Interrupteur automatique n° 1 (sièges électriques), interrupteur automatique n° 2 (vitre électrique, verrouillage électrique des portes, unité de commande de porte conducteur/passager, unité de commande de porte arrière, relais de toit ouvrant électrique, feux d’entrée) |
| G | 30 | ABS/TCS |
| H | 30 | Interrupteur d’allumage, démarrage |
| I | 30 | ABS/TCS |
| J | – | – |
| K | 75 | Relais d’allumage (fusibles : « 12 », « 13 », « 14 », « 15 », « 16 », « 28 », « 29 », « 31 »), fusibles : « 10 », « 11 », « 22 », « 24 », « 26 », « 37 », « 38 », « 39 », « 40 » |

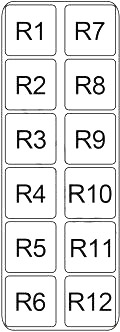

Boîte à fusibles 1
| Numéro | Relais |
|---|---|
| R1 | Climatisation |
| R2 | 1995-1998 : Avertissement de vol |
| R3 | 1999 : Feu arrière |
| R4 | 1999 : Dispositif de contrôle automatique de vitesse (ASCD) Maintien |
| 1998 : Actionneur ABS | |
| 1995-1996 : Gestion de plusieurs télécommandes (2) | |
| R5 | 1999 : Phare droit |
| 1995-1998 : Angle de lumière | |
| R6 | Signal sonore antivol |
| R7 | 1995-1997 : Dispositif de contrôle automatique de vitesse (ASCD) Interrupteur d’embrayage (M/T) |
| R8 | Désembuage de la lunette arrière |
| R9 | Essuie-glace avant |
| R10 | 1999 : Phare gauche |
| 1998 : Moteur ABS | |
| R11 | 1999 : Angle de lumière |
| 1995-1998 : Avertissement de vol | |
| R12 | Phare antibrouillard avant |
Boîte à fusibles 2
| Numéro | Relais |
|---|---|
| R1 | Ventilateur de refroidissement (n° 3) |
| R2 | Transmission automatique : position de stationnement/neutre |
| Transmission manuelle : verrouillage d’embrayage | |
| R3 | 1999 : Moteur ABS |
| 1995-1998 : Dispositif de contrôle automatique de vitesse (ASCD) Maintien | |
| R4 | 1999 : Électrovanne ABS |
| R5 | Module de commande moteur (ECM) |
| R6 | Ventilateur de refroidissement (n° 2) |
| R7 | Klaxon |
| R8 | Ventilateur de refroidissement (n° 1) |
Schéma des fusibles et relais – Infiniti I30
S’applique aux véhicules fabriqués dans les années :
1999, 2000, 2001, 2002, 2003, 2004.

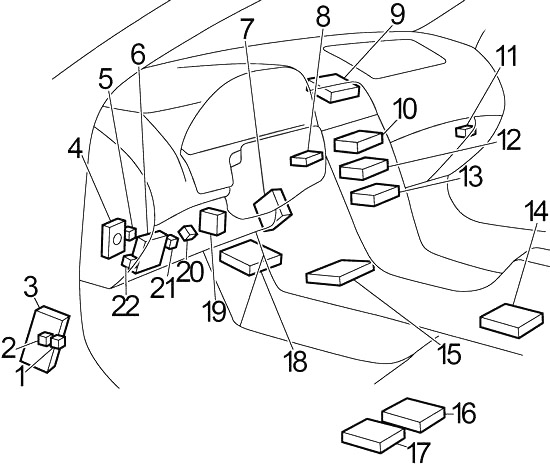

Habitacle
- Relais de pompe à carburant
- Relais de désembuage de la lunette arrière
- 2000-2001 : Unité de commande ABS ou unité de commande ABS/TCS
- Super connexion multipoint (SMJ)
- Interrupteur de circuit
- Boîte à fusibles
- Unité de commande d’entrée intelligente
- Nissan (NATS)
- 2001-2004 : Moniteur
- 2001-2004 : Unité de commande Navi
- Relais de moteur de ventilateur
- Unité audio
- Amplificateur de climatisation automatique
- Unité de capteur de diagnostic d’airbag
- Module de commande de transmission (TCM)
- Unité de commande de siège / Module de mémoire de siège
- 2002-2004 : Unité de commande VDC/TCS/ABS
- Module de commande moteur (ECM)
- Unité de commande d’économie de batterie des phares
- Unité de connexion de clignotant
- 2000 : Relais de vitre électrique
- 2001-2004 : Relais de vitre électrique

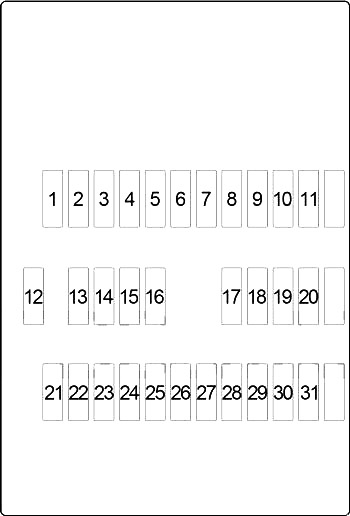

Schéma de la boîte à fusibles dans l’habitacle
Le panneau de fusibles est situé derrière le couvercle du tableau de bord, côté conducteur.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 10 | Unité de commande d’entrée intelligente, capteur de lumière automatique, interrupteur d’éclairage, clignotants et feux de détresse, ordinateur de bord combiné, unité audio, changeur de CD automatique, interrupteur de commande, amplificateur d’antenne, interrupteur de commande à distance de rétroviseur, téléphone, système d’ouverture de véhicule sans clé à distance, système d’alarme, unité de commande Navi, moniteur |
| 2 | 15 | Interrupteur de feux de stop, régulateur de vitesse automatique (ASCD), module de commande de transmission (TCM), ABS |
| 3 | 15 | Actionneur d’ouverture de coffre, actionneur d’ouverture de trappe à carburant |
| 4 | 20 | Relais de désembuage de la lunette arrière |
| 5 | 15 | Interrupteur d’urgence (indicateur combiné) |
| 6 | 15 | Relais de phares antibrouillard avant |
| 7 | 20 | Relais de désembuage de la lunette arrière, amplificateur de climatisation automatique, relais de désembuage des rétroviseurs extérieurs |
| 8 | 15 | Capteurs de rapport air-carburant, capteurs d’oxygène chauffés |
| 9 | 10 | Sièges avant chauffants |
| 10 | 10 | Unité de commande d’entrée intelligente, relais de commande chauffant, capteur de lumière automatique, interrupteur d’éclairage, clignotants et feux de détresse, éclairage intérieur, spot, éclairage de miroir de courtoisie, éclairage de coffre, éclairage de serrure de contact, phares avant, interrupteur de vitre avant, signal d’avertissement, relais de désembuage de la lunette arrière, amplificateur de climatisation automatique, toit ouvrant, téléphone, positionneur de guidage automatique, vitre électrique, système d’ouverture de véhicule sans clé à distance, système d’alarme, système d’immobilisation de véhicule Infiniti (IVIS), unité de commande Navi |
| 11 | 10 | Module de commande de transmission (TCM), capteur de vitesse, capteur de température de liquide A/T, capteur de rotation du système de transmission |
| 12 | 10 | Ordinateur de bord combiné, horloge, téléphone, positionneur de guidage automatique, interrupteur de siège à mémoire, système d’alarme, système d’immobilisation de véhicule Infiniti (IVIS) |
| 13 | 10 | Unité de commande d’entrée intelligente, interrupteur de commande chauffant, capteur de lumière automatique, interrupteur d’éclairage, clignotants et feux de détresse, éclairage intérieur, spot, éclairage de miroir de courtoisie, éclairage de coffre, éclairage de serrure de contact, phares avant, interrupteur de vitre avant, interrupteur à clé, signal d’avertissement, relais de désembuage de rétroviseur de porte, toit ouvrant, positionneur de guidage automatique, vitre électrique, verrouillage électrique des portes, système d’ouverture de véhicule sans clé à distance, système d’alarme, système d’immobilisation de véhicule Infiniti (IVIS) |
| 14 | – | – |
| 15 | – | – |
| 16 | 15 | Alimentation |
| 17 | 10 | Injecteurs, relais de pompe à carburant |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 18 | 10 | Unité de capteur de diagnostic d’airbag |
| 19 | 10 | Sièges arrière chauffants |
| 20 | 15 | Ventilateur de refroidissement, signal de démarrage, vanne de contrôle de la purge du réservoir EVAP, vanne d’arrêt de dépression, vanne de dérivation, système de contrôle d’air d’induction variable, système d’immobilisation de véhicule Infiniti (IVIS) |
| 21 | 10 | Unité de contrôle des feux de jour, unité de contrôle des sièges, signal de démarrage |
| 22 | 15 | Allume-cigare |
| 23 | 10 | Pare-soleil arrière |
| 24 | – | – |
| 25 | 20 | Moteur d’essuie-glace avant, moteur de lave-glace avant, interrupteur d’essuie-glace avant |
| 26 | 10 | Interrupteur de feux de détresse (clignotant combiné), relais de feu de virage |
| 27 | – | – |
| 28 | 10 | Unité de contrôle des feux de jour, amplificateur de climatisation automatique |
| 29 | 15 | Relais de pompe à carburant, module de contrôle de pompe à carburant (FPCM) |
| 30 | 10 | Ordinateur de bord combiné, unité de contrôle des feux de jour, alternateur, interrupteur de position de stationnement/neutre (feux arrière), boussole, rétroviseur anti-éblouissement automatique, positionneur de guidage automatique, unité de contrôle Navi |
| 31 | 10 | VDC/TCS/ABS |
| R1 | Tension d’alimentation | |
| R2 | Allumage | |
| R3 | Accessoires | |

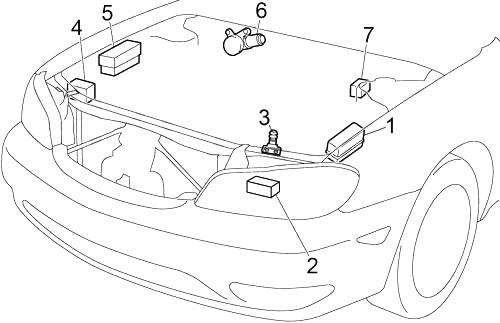

Compartiment moteur
- Boîte à fusibles
- Boîte à fusibles relais n°2
- Interrupteur de capot
- Unité de commande des feux de jour
- Boîte à fusibles relais n°1
- Moteur d’essuie-glace avant
- Actionneur ABS/TCS

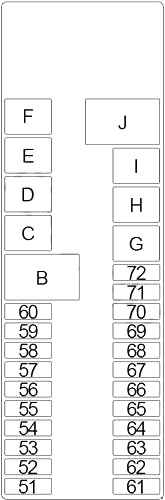

Schéma de la boîte à fusibles dans le compartiment moteur
Près de la batterie.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 51 | 15 | Moteur de ventilateur |
| 52 | 15 | Moteur de ventilateur |
| 53 | – | – |
| 54 | 20 | Phare gauche (feux de croisement avant), unité de commande d’entrée intelligente, relais de phares antibrouillard avant, interrupteur de phares antibrouillard avant |
| 55 | 20 | Phare droit (feux de croisement avant), unité de commande d’entrée intelligente |
| 56 | 15 | Unité audio, amplificateur BOSE, changeur de CD automatique, interrupteur de commande, unité de commande Navi, moniteur, communicateur Infiniti (IVCS) |
| 57 | 10 | Relais de klaxon, communicateur Infiniti (IVCS), système d’alarme antivol, régulateur de vitesse automatique (ASCD), télécommande |
| 58 | 15 | Unité de commande moteur (ECM), bobines d’allumage, électrovanne de régulation de volume de ventilation du réservoir d’évaporation EVAP, électrovanne de régulation de distribution de la soupape d’admission |
| 59 | 15 | Unité de commande moteur (ECM), système d’immobilisation de véhicule Infiniti (IVIS), capteur de masse d’air, capteur de position de vilebrequin, électrovanne de régulation de volume de ventilation du réservoir d’évaporation EVAP, électrovanne de contrôle de distribution de la soupape d’admission, signal d’allumage, support moteur avant contrôlé électroniquement, support moteur arrière contrôlé électroniquement, capteur de position d’arbre à cames |
| 60 | 10 | Relais de feux arrière (interrupteur de feux, feux de position latéraux, feux de stationnement, feux arrière, feux de plaque d’immatriculation, feux de stop, unité de commande d’entrée intelligente, relais de feux de virage, lampe de boîte à gants, signal d’avertissement, interrupteur de commande d’éclairage, éclairage : (cendrier, transmission automatique, horloge, module audio, interrupteur d’urgence, interrupteur de commande à distance de rétroviseur, interrupteur de volant chauffant, unité de commande Navi, interrupteur de pare-soleil arrière, interrupteur TCS on/off, amplificateur de climatisation automatique, interrupteur VDC, tachymètre combiné)) |
| 61 | 10 | Relais de klaxon de sécurité du véhicule |
| 62 | – | – |
| 63 | 15 | Unité de commande moteur (ECM) |
| 64 | – | – |
| 65 | – | – |
| 66 | 10 | Relais de climatisation |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 67 | 15 | Haut-parleur basse fréquence |
| 68 | 15 | Phare gauche (feux de route), unité de commande des feux de jour |
| 69 | 15 | Phare droit (feux de route), indicateur de feux de route, unité de commande des feux de jour |
| 70 | 10 | Alternateur |
| 71 | – | – |
| 72 | 10 | Relais de commande chauffant, interrupteur de commande chauffant |
| B | 80 | Relais d’accessoires (Fusibles : « 22 », « 23 »), Relais d’allumage (Fusibles : « 9 », « 9 », « 10 », « 11 »), Relais de moteur de ventilateur (Fusible : « 16 »), Fusible : « 12 », « 13 » |
| C | 40 | Allumage |
| D | 40 | ABS/TCS |
| 50 | VDC/TCS/ABS | |
| E | 40 | ABS/TCS |
| 50 | VDC/TCS/ABS | |
| F | – | – |
| G | 40 | Ventilateur de refroidissement |
| H | 40 | Ventilateur de refroidissement |
| I | 40 | Interrupteur de circuit : (vitre électrique, toit ouvrant, siège électrique, verrouillage électrique des portes, système d’ouverture de véhicule sans clé à distance) |
| J | 80 | Relais d’allumage (Fusibles : « 25 », « 26 », « 28 », « 29 », « 30 », « 31 »), Fusibles : « 2 », « 3 », « 4 », « 5 », « 6 », « 7 » |
Boîte à fusibles 1
| Numéro | Relais |
|---|---|
| R1 | Désembuage des rétroviseurs |
| R2 | Feu arrière |
| R3 | Feu de virage |
| R4 | Phare droit |
| R5 | Klaxon |
| R6 | Climatisation |
| R7 | Phare antibrouillard avant |
| R8 | 2001-2004 : Klaxon de sécurité du véhicule (n°2) |
| R9 | Klaxon de sécurité du véhicule |
| R10 | 2000 : Nombreuses télécommandes |
| R11 | Phare gauche |
| R12 | – |
Boîte à fusibles 2
| Numéro | Relais |
|---|---|
| R1 | Ventilateur de refroidissement (n° 3) |
| R2 | Position de stationnement/neutre |
| R3 | 2002-2004 : Unité de commande de volet |
| R4 | 2000-2001 : Électrovanne ABS |
| R5 | Module de commande moteur (ECM) |
| R6 | Ventilateur de refroidissement (n° 2) |
| R7 | 2000-2001 : Moteur ABS |
| R8 | Ventilateur de refroidissement (n° 1) |
À propos de l’Infiniti I30 (1995-2004)
L’Infiniti I30, produite de 1995 à 2004, est une berline de luxe de taille moyenne qui se distingue par son design élégant et ses performances fiables. Ce modèle était réputé pour sa conduite confortable et son niveau d’équipement élevé, qui comprenait des sièges en cuir, un système audio de qualité et de nombreux autres éléments de confort. Sous le capot, on trouvait diverses options de moteurs, le plus courant étant un V6 de 3,0 litres, qui offrait une puissance suffisante pour une conduite dynamique. L’Infiniti I30 était appréciée pour sa fiabilité et son confort, ce qui en faisait un choix idéal pour ceux qui recherchaient une combinaison de luxe et de performance.
Schéma de la boîte à fusibles Infiniti I30
Cette page présente le schéma de la boîte à fusibles pour le modèle Infiniti I30, essentiel pour l’entretien et les réparations corrects du système électrique du véhicule. La boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager le système électrique. Le schéma de la boîte à fusibles offre un aperçu clair des fusibles responsables de chaque circuit électrique, ce qui facilite l’identification et la résolution des problèmes du système électrique du véhicule.
