Abarth Punto 2012 (2012-2014) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Abarth Punto 2012 2012-2014, vous obtiendrez des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Abarth Punto 2012 (2012-2014) – schéma des fusibles
Année de fabrication : 2012, 2013, 2014.
Le fusible de l’allume-cigare (prise de courant) de l’Abarth Punto 2012 (2012-2014) est le fusible 86 du boîtier de fusibles du compartiment moteur.
Emplacement des fusibles
Les fusibles sont regroupés en trois unités de contrôle : sur le tableau de bord, dans le compartiment moteur et sur le côté gauche du coffre.

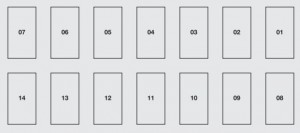

Boîtier de fusibles du tableau de bord
| Description | Numéro | Amp [A] |
| Feux de croisement avant droit | 1 * | 7,5 |
| Feu de croisement avant gauche ;
Régulateur d’orientation des feux. |
8 * | 7,5 |
| Alimentation INT/A bobine des interrupteurs
dans le boîtier de fusibles du moteur et bobine des interrupteurs des relais sur l’unité de commande du calculateur de carrosserie. |
13 | 5 |
| Éclairage intérieur ;
Éclairage du coffre ; Éclairage de l’habitacle. |
2 | 5 |
| Alimentation et batterie pour le diagnostic EOBD ;
Climatisation automatique ; Alarme ; Radio ; Unité de commande Blue & Me™. |
5 | 10 |
| Alimentation INT pour le tableau de bord ;
Interrupteur de pédale de frein (contact NO) ; Troisième feu stop. |
11 | 5 |
| Moteurs de verrouillage des portes ;
Moteurs d’activation du verrouillage ; Moteurs de déverrouillage du coffre. |
4 | 20 |
| Pompe de lave-glace | 6 | 20 |
| Moteur de vitre avant conducteur | 14 | 20 |
| Moteur de lève-vitre électrique avant
côté passager. |
7 | 20 |
| Alimentation INT pour les voyants du tableau de bord ;
Unité de commande de pression des pneus TMPS ; Mouvement électrique des rétroviseurs latéraux ; Unité de commande du toit ouvrant ; Sortie du système d’infodivertissement my-port ; Rétroviseur électrochrome. |
12 | 5 |
| Tableau de bord | 3 | 5 |
| Alimentation INT pour l’interrupteur de pédale de frein (contact NC)
interrupteur de pédale d’embrayage, groupe de chauffage de l’habitacle, unité de commande Blue&Me™, câblage du système audio, unité de commande du régulateur de tension, feu de recul sur le pare-chocs, capteur d’assistance au freinage, bobines d’interrupteur de relais sur le boîtier de fusibles du compartiment moteur. |
10 | 7,5 |

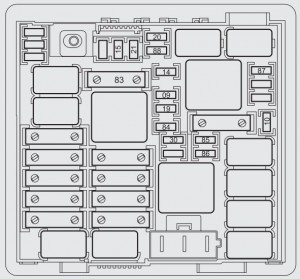

Schéma des fusibles du compartiment moteur
| Description | Numéro | Amp [A] |
| Système audio Hi-Fi avec
unité de commande et subwoofer. |
09 | 20 |
| Klaxon | 10 | 10 |
| Phare gauche ;
Phare droit, |
14 | 15 |
| Compresseur de climatisation | 19 | 7,5 |
| Lunette arrière chauffante | 20 | 30 |
| Pompe à carburant dans le réservoir | 21 | 15 |
| Phare antibrouillard gauche ;
Phare antibrouillard droit. |
30 | 15 |
| Prise (prête à l’emploi) | 85 | – |
| Prise dans l’habitacle ;
Allume-cigare. |
86 | 15 |
| Capteur d’état de charge de la batterie | 87 | 5 |
| Dégivrage du rétroviseur côté conducteur ;
Dégivrage du rétroviseur côté passager. |
88 | 7,5 |

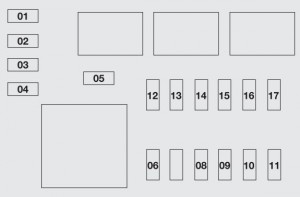

Schéma des fusibles du coffre
| Description | Numéro | Amp [A] |
| Système d’ouverture du toit ouvrant | 17 | 20 |
| Unité de commande de gestion
du système d’alarme. |
14 | 7,5 |
| Libre | 01 | – |
| Libre | 03 | – |
| Libre | 04 | 10 |
| Libre | 15 | – |
| Libre | 16 | – |
| Libre | 08 | 10 |
| Libre | 07 | – |
| Prise de démarrage | 05 | 15 |
| Unité de commande TPMS
(système de surveillance de la pression des pneus) |
13 | 5 |
| Libre | 09 | 10 |
| Libre | 06 | – |
| Libre | 02 | – |
À propos de l’Abarth Punto 2012 (2012-2014)
L’Abarth Punto 2012 est une version sportive du populaire modèle Fiat Punto, produite entre 2012 et 2014. Cette voiture est connue pour son design dynamique et son moteur puissant, ce qui la rend attrayante pour les amateurs de voitures de sport. L’Abarth Punto est équipée d’un moteur T-Jet turbocompressé de 1,4 litre, qui offre d’excellentes performances et une grande agilité sur la route. De plus, elle propose une suspension sport, des freins améliorés et des éléments de design agressifs qui soulignent son caractère sportif. L’intérieur est conçu en mettant l’accent sur le confort et les technologies modernes, garantissant une expérience de conduite agréable.
Schéma de la boîte à fusibles de l’Abarth Punto 2012
Cette page présente le schéma de la boîte à fusibles pour le modèle Abarth Punto 2012. Dans cette voiture, la boîte à fusibles se trouve généralement à deux endroits : sous le capot dans le compartiment moteur et à l’intérieur du véhicule, généralement côté conducteur sous le tableau de bord. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et le bon fonctionnement du véhicule, il est donc important d’y prêter attention lors de l’entretien de la voiture.
