Citroen Jumper III (2015-2016) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Citroën Jumper III 2015-2016, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Citroen Relay III (Citroen Jumper III) (2015-2016) – schéma des fusibles
Année de fabrication : 2015, 2016.
Le fusible de l’allume-cigare (prise de courant) dans le Citroen Jumper III (2015-2016) est le fusible 44 dans le panneau de fusibles côté passager.

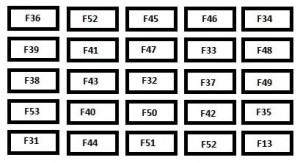

Panneau de fusibles dans le tableau de bord (côté passager)
| Fusible | Ampérage [A] | Description |
| 12 | 7,5 | Phare de croisement droit |
| 13 | 7,5 | Phare de croisement gauche |
| 31 | 5 | Alimentation du relais |
| 32 | 10 | Éclairage de l’habitacle |
| 33 | 15 | Prise 12V arrière |
| 34 | – | Non utilisé |
| 35 | 7,5 | Feux de recul – capteur de présence d’eau dans le diesel |
| 36 | 15 | Verrouillage centralisé – batterie |
| 37 | 7,5 | Interrupteur de feux de freinage – Troisième feu de freinage – Tableau de bord |
| 38 | 10 | Verrouillage centralisé |
| 39 | 10 | Système audio – Prise de diagnostic – Sirène d’alarme – Contrôle programmable du chauffage auxiliaire – Contrôle de la climatisation – Tachygraphe – Batterie |
| 40 | 15 | Chauffage : lunette arrière (côté gauche), rétroviseur côté conducteur |
| 41 | 15 | Chauffage : lunette arrière (côté droit), rétroviseur côté passager |
| 42 | 7,5 | Contrôleur et capteur ABS – Capteur ASR – Capteur DSC – Interrupteur de feux de freinage |
| 43 | 30 | Moteur d’essuie-glace avant |
| 44 | 20 | Allume-cigare – prise 12V |
| 45 | 7,5 | Contrôle des portes |
| 46 | – | Non utilisé |
| 47 | 20 | Moteur de vitre côté conducteur |
| 48 | 20 | Moteur de vitre côté passager |
| 49 | 7,5 | Système audio – Commandes du tableau de bord – Vitre côté conducteur |
| 50 | 7,5 | Groupe airbags et prétensionneurs |
| 51 | 7,5 | Tachygraphe – Contrôle du régulateur de vitesse – Contrôle de la climatisation |
| 52 | 7,5 | Alimentation du relais optionnel |
| 53 | 7,5 | Tableau de bord – feu de brouillard arrière |

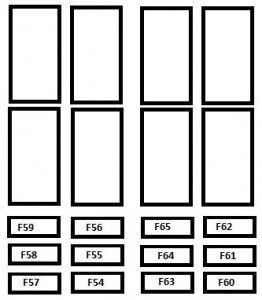

Schéma des fusibles dans l’habitacle (fusibles côté porte conducteur)
| Fusible | Ampérage [A] | Description |
| 54 | – | Non utilisé |
| 55 | 15 | Sièges chauffants |
| 56 | 15 | Prise 12 V pour passager arrière |
| 57 | 10 | Chauffage auxiliaire programmable |
| 58 | 10 | Feux de position |
| 59 | 7,5 | Suspension pneumatique |
| 60 | – | Non utilisé |
| 61 | – | Non utilisé |
| 62 | – | Non utilisé |
| 63 | 10 | Interrupteur programmable pour chauffage auxiliaire |
| 64 | – | Non utilisé |
| 65 | 30 | Ventilateur du chauffage auxiliaire programmable |

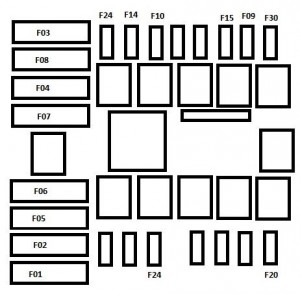

Schéma des fusibles sous le capot
| Fusible | Ampérage [A] | Description |
| 1 | 40 | Alimentation de la pompe ABS |
| 2 | 50 | Groupe de chauffage diesel |
| 3 | 30 | Clé de démarrage |
| 4 | 20 | Chauffage auxiliaire programmable |
| 5 | 20 | Ventilation de l’habitacle avec chauffage programmable |
| 6 | 40 | Vitesse maximale du ventilateur de l’habitacle |
| 60 | ||
| 7 | 40 | Vitesse minimale du ventilateur de l’habitacle |
| 50 |
| 8 | 40 | Groupe de ventilateur de l’habitacle |
| 9 | 20 | Pompe de lave-glace |
| 10 | 15 | Klaxon |
| 14 | 7,5 | Phare de route droit |
| 15 | 7,5 | Phare de route gauche |
| 18 | 7,5 | Gestion moteur |
| 19 | 7,5 | Compresseur de climatisation |
| 20 | 30 | Pompe de lave-phares |
| 21 | 15 | Alimentation de la pompe à carburant |
| 23 | 15 | Électrovannes ABS |
| 30 | 15 | Feux de brouillard avant |
À propos du Citroen Jumper III (2015-2016)
Le Citroen Jumper III, produit de 2015 à 2016, est un modèle populaire parmi les véhicules utilitaires. Ce modèle est réputé pour sa fiabilité et son intérieur spacieux, idéal pour un usage commercial. Le Jumper III offre diverses options de motorisation, y compris des moteurs diesel, connus pour leur efficacité et leurs performances. Le véhicule est équipé de technologies modernes qui améliorent le confort et la sécurité de conduite. Grâce à sa construction robuste, le Citroen Jumper III est adapté au transport de charges lourdes et est apprécié des entrepreneurs qui ont besoin d’un partenaire fiable sur la route.
Schéma de la boîte à fusibles du Citroen Jumper III
Cette page présente le schéma de la boîte à fusibles du Citroen Jumper III, essentiel pour l’identification et l’entretien des composants électriques du véhicule. Sur ce modèle, les boîtes à fusibles sont généralement situées sous le tableau de bord et dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est une partie intégrante de l’entretien du véhicule et une bonne compréhension de son schéma peut aider à prévenir de nombreux problèmes.
