Citroen C1 (2005-2016) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Citroën C1 2005-2016, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Citroën C1 – schéma de la boîte à fusibles
La Citroën C1 est une petite voiture du segment A. Le véhicule est le plus petit proposé par le constructeur français. C’est le même segment que la Toyota Aygo, ou les Peugeot 107 et 108. Le plus intéressant est que toutes ces voitures sont fabriquées à Kolín, en République tchèque, dans l’usine TPCA (Toyota Peugeot Citroën Automobile). Le modèle présenté ici est sa première version, produite à partir de 2005.
Année de production : 2005, 2006, 2007.
Le fusible de l’allume-cigare (prise de courant) de la Citroën C1 est le fusible 11 de la boîte à fusibles située sous le tableau de bord.

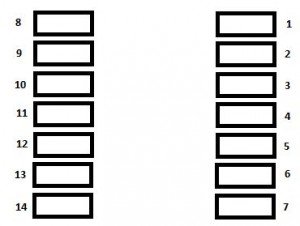

Boîte à fusibles sous le tableau de bord
| Numéro | Ampérage [A] | Description |
| 1 | 10 | Feux stop ;
ABS ; Boîte de vitesses SensoDrive. |
| 2 | 25 | Verrouillage centralisé |
| 3 | 20 | Lunette arrière chauffante |
| 4 | 7,5 | Feux arrière ;
Éclairage de la plaque d’immatriculation ; Tableau de bord ; Affichage. |
| 5 | 7,5 | Connecteur de diagnostic |
| 6 | 7,5 | Feux de brouillard arrière ;
Tableau de bord ; Boîte de vitesses SensoDrive. |
| 7 | – | Non utilisé |
| 8 | 7,5 | ABS ;
Direction assistée ; Climatisation ; Ventilateur de refroidissement. |
| 9 | 10 | Feux arrière ;
Verrouillage centralisé ; Vitres électriques ; Lunette arrière chauffante ; Compteur de vitesse ; Climatisation ; Chauffage ; Tachymètre (option). |
| 10 | 20 | Essuie-glace avant et arrière |
| 11 | 15 | Radio ;
Antidémarrage électronique ; Connecteur accessoire 12V (max. 120 W). |
| 12 | 7,5 | Essuie-glace avant et arrière ;
ABS ; Direction assistée ; Verrouillage centralisé ; Climatisation ; Vitres électriques ; Lunette arrière chauffante ; Compteur de vitesse ; Ventilateur ; Tachymètre (option). |
| 13 | 15 | Tableau de bord ;
Unité de commande moteur ; Airbag ; Boîte de vitesses SensoDrive ; Antidémarrage électronique. |
| 14 | 7,5 | Climatisation |
Boîte à fusibles sous le capot
| Numéro | Ampérage [A] | Description |
| 1 | 50 | Changement SensoDrive ;
Ventilateur de refroidissement (moteur diesel). |
| 2 | 20 | Phares avec feux de jour |
| 3 | 25 | Unité de commande ABS |
| 30 | Unité de commande ESP | |
| 4 | 30 | Alimentation du contacteur d’allumage |
| 5 | 10 | Feux de détresse ;
Témoins lumineux du tableau de bord ; Clignotants. |
| 6 | 10 | Phares |
| 7 | 15 | Clignotant de vitesse ;
Éclairage intérieur ; Radio ; Tableau de bord ; Tachymètre (option). |
| 8 | 15 | Contrôleur moteur |
| 25 | ||
| 9 | 10 | Klaxon |
| 10 | 7,5 | Ventilateur de refroidissement (essence) |
| 11 | 40 | ABS |
| 50 | ESP | |
| 12 | 15 | Servodirection |
Citroën C1 – schéma de la boîte à fusibles
Le fusible de l’allume-cigare (prise de courant) de la Citroën C1 est le fusible 11 de la boîte à fusibles située sous le tableau de bord.
Année de production : 2008, 2009, 2010, 2011, 2012, 2013.
2008

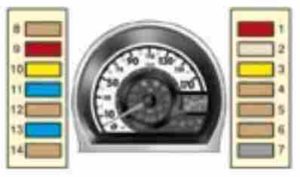

Tableau de bord
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 10 A | Feux stop ; ABS ; Boîte de vitesses « SensoDrive ». |
| 2 | 25 A | Verrouillage/déverrouillage centralisé |
| 3 | 20 A | Dégivrage de la lunette arrière |
| 4 | 7,5 A | Feux arrière ; Éclairage de la plaque d’immatriculation ; Tableau de bord ; Affichage. |
| 5 | 7,5 A | Prise de diagnostic |
| 6 | 7,5 A | Feu de brouillard arrière ; Tableau de bord ; Boîte de vitesses « SensoDrive ». |
| 7 | – | Non utilisé |
| 8 | 7,5 A | ABS ; Direction assistée ; Climatisation ; Unité de ventilation. |
| 9 | 10 A | Feux arrière ; Verrouillage/déverrouillage centralisé ; Vitres électriques ; Dégivrage de la lunette arrière ; Tachymètre ; Climatisation ; Chauffage ; Compteur de vitesse. |
| 10 | 20 A | Essuie-glaces avant et arrière |
| 11 | 15 A | Système audio ; Antidémarrage électronique du moteur ; Prise 12 V (max 120 W). |
| 12 | 7,5 A | Dégivrage de la lunette arrière ; ABS ; Unité de ventilation ; Essuie-glaces avant et arrière ; Direction assistée ; Verrouillage/déverrouillage centralisé ; Climatisation ; Vitres électriques ; Tachymètre ; Compteur de vitesse. |
| 13 | 15A | Airbag ; Unité de commande moteur ; Antidémarrage électronique du moteur ; Boîte de vitesses « SensoDrive » ; Tableau de bord. |
| 14 | 7,5 A | Climatisation |
| 15* | 40 A | Accessoires ; Chauffage ; ABS ; Relais de l’unité de ventilation ; Essuie-glaces avant et arrière. |
| 16* | 30 A | Vitres électriques |
| 17* | 40 A | Chauffage ; Climatisation. |
| * Fusibles situés derrière le tableau de bord. Pour les remplacer, contactez un ASO CITROËN. |

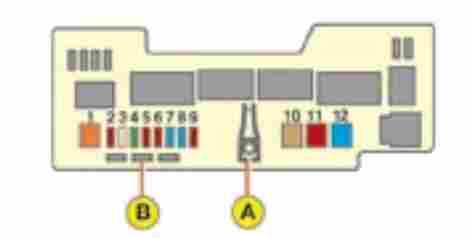

Compartiment moteur
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 50 A | Changement « SensoDrive » ; Groupe de ventilateurs (diesel). |
| 2 | 10 A | Phares |
| 2 | 20 A | Phares avec feux de jour |
| 3 | 30 A | Unité de commande ABS/ESP |
| 4 | 30 A | Alimentation du contacteur d’allumage |
| 5 | 10 A | Feux de détresse ; Témoins lumineux du tableau de bord ; Clignotants. |
| 6 | 10 A | Phares |
| 7 | 15 A | Feu additionnel ; Tachymètre ; Système audio ; Tableau de bord ; Compteur de vitesse. |
| 8 | 15 A/25 A | Unité de commande moteur essence/diesel |
| 9 | 10 A | Klaxon |
| 10 | 30 A | Groupe de ventilateurs (essence) |
| 11 | 50 A | ABS/ESP |
| 12 | 50 A | Direction assistée |
2010
Tableau de bord
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 10 A | Feux stop ; ABS ; Fonctionnement « SensoDrive ». |
| 2 | 25 A | Verrouillage/déverrouillage centralisé |
| 3 | 20 A | Dégivrage de la lunette arrière |
| 4 | 7,5 A | Feux arrière ; Éclairage de la plaque d’immatriculation ; Tableau de bord ; Affichage. |
| 5 | 7,5 A | Prise de diagnostic |
| 6 | 7,5 A | Feu de brouillard arrière ; Tableau de bord ; Fonctionnement « SensoDrive ». |
| 7 | – | Non utilisé |
| 8 | 7,5 A | ABS ; Direction assistée ; Climatisation ; Unité de ventilation. |
| 9 | 10 A | Feux arrière ; Verrouillage/déverrouillage centralisé ; Vitres électriques ; Dégivrage de la lunette arrière ; Odomètre ; Climatisation ; Chauffage ; Compteur de vitesse. |
| 10 | 20 A | Essuie-glaces avant et arrière |
| 11 | 15 A | Système audio ; Antidémarrage électronique du moteur ; Prise 12 V (max 120 W). |
| 12 | 7,5 A | Dégivrage de la lunette arrière ; ABS ; Unité de ventilation ; Essuie-glaces avant et arrière ; Direction assistée ; Verrouillage/déverrouillage centralisé ; Climatisation ; Vitres électriques ; Odomètre ; Compteur de vitesse. |
| 13 | 15 A | Airbag ; Unité de commande moteur ; Antidémarrage électronique du moteur ; Fonctionnement « SensoDrive » ; Tableau de bord. |
| 14 | 7,5 A | Climatisation |
| 15* | 40 A | Accessoires ; Dégivrage ; ABS ; Relais de l’unité de ventilation ; Essuie-glaces avant et arrière. |
| 16* | 30 A | Vitres électriques |
| 17* | 40 A | Chauffage ; Climatisation. |
| * Fusibles situés derrière le tableau de bord. Pour les remplacer, contactez un ASO CITROËN. |
Compartiment moteur
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 50 | Changement « SensoDrive » |
| 2 | 10 | Phares |
| 2 | 20 | Phares avec feux de jour |
| 3 | 30 | Unité de commande ABS/ESP |
| 4 | 30 | Alimentation du contacteur d’allumage |
| 5 | 10 | Feux de détresse ; Témoins lumineux du tableau de bord ; Clignotants. |
| 6 | 10 | Phares |
| 7 | 15 | Plafonnier ; Tachymètre ; Système audio ; Tableau de bord ; Compteur de vitesse. |
| 8 | 15/25 | Unité de commande moteur essence/diesel |
| 9 | 10 | Klaxon |
| 10 | 30 | Groupe de ventilateurs (essence) |
| 11 | 50 | ABS/ESP |
| 12 | 50 | Direction assistée |
2012
Tableau de bord
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 10 | Feux stop ; ABS ; Transmission électronique. |
| 2 | 25 | Verrouillage/déverrouillage centralisé ; Télécommande. |
| 3 | 20 | Dégivrage de la lunette arrière |
| 4 | 7,5 | Feux arrière ; Éclairage de la plaque d’immatriculation ; Tableau de bord ; Affichage ; Réglage des phares ; Feux de jour à LED ; Feux de position. |
| 5 | 7,5 | Connecteur de diagnostic |
| 6 | 7,5 | Transmission électronique ; Feu de brouillard arrière ; ESP ; Feux de jour à LED ; Tableau de bord ; Tachymètre. |
| 7 | – | Non utilisé |
| 8 | 7,5 | ABS/ESP ; Direction assistée ; Unité de ventilation. |
| 9 | 10 | Feux de recul ; Verrouillage/déverrouillage centralisé ; Vitres électriques ; Dégivrage de la lunette arrière ; Odomètre ; Climatisation ; Chauffage ; Tachymètre ; Télécommande. |
| 10 | 20 | Essuie-glaces avant et arrière et liquide lave-glace |
| 11 | 15 | Système audio ; Connecteur -12 V (max 120 W). |
| 12 | 7,5 | Lunette arrière chauffante ; ABS ; Unité de ventilation ; Essuie-glaces avant et arrière et lave-glace ; Direction assistée ; Verrouillage/déverrouillage centralisé ; Climatisation ; Chauffage ; Vitres électriques ; Odomètre ; Tachymètre ; Télécommande ; Feu de recul. |
| 13 | 15 | Airbag ; Système d’injection de carburant ; Transmission électronique ; Tableau de bord ; Tachymètre ; Feux de jour à LED. |
| 14 | 7,5 | Climatisation ; Chauffage. |
| 15* | 40 | Système audio ; Connecteur 12 V ; Essuie-glaces avant et arrière ; Direction assistée ; ABS/ESP ; Unité de ventilation de refroidissement. |
| 16* | 30 | Vitres électriques |
| 17* | 40 | Climatisation ; Chauffage. |
| * Fusibles situés derrière le tableau de bord. Pour les remplacer, contactez un ASO du réseau CITROËN ou un service spécialisé. |

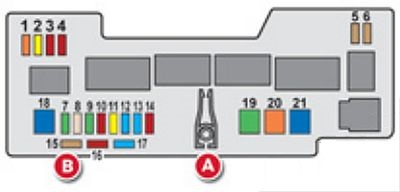

Compartiment moteur
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 5 | Feux de jour à LED |
| 2 | 20 | Feux de brouillard avant |
| 3 | 10 | Phare avant gauche |
| 4 | 10 | Phare avant droit |
| 5 * | 15 | Injection de carburant |
| 6 * | 7,5 | Injection de carburant |
| 7 * | 15 | Injection de carburant |
| 8 * | 7,5 | Ventilateur de refroidissement |
| 9 | 7,5 | Climatisation |
| 10 ** | 7,5 | Injection de carburant ; Feux stop ; Troisième feu stop. |
| 11 | 5 | Plafonnier ; Éclairage du coffre. |
| 12 | 10 | Clignotants ; Feux de détresse ; Tableau de bord ; Affichage. |
| 13 | 10 | Klaxon |
| 14 | 30 | Unité de distribution |
| 15 ** | 7,5 | Transmission automatique électronique |
| 16 | 7,5 | Injection de carburant |
| 17 | 7,5 | Système d’injection sans clé ; Ventilateur de refroidissement. |
| 18 ** | 7,5 | Batterie |
| 19 | 25 | Injection de carburant ; Ventilateur de refroidissement. |
| 20 | 30 | Moteur de démarrage |
| 21 | 7,5 | Verrouillage de la direction |
| 22 | 25 | Phares avant |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 23 | 7,5 | Injection de carburant |
| 24 | 7,5 | Injection de carburant ; Moteur de démarrage ; Transmission automatique électronique ; Stop & Start. |
| 25 | 15 | Système audio ; Accès et démarrage sans clé. |
| 26 | 7,5 | Tableau de bord ; Affichage. |
| 27 | 7,5 | Système VSC |
| 28 | 60 | Boîte à fusibles dans l’habitacle. |
| 29 ** | 125 | Lunette arrière chauffante ; Rétroviseurs extérieurs chauffants ; Toit ouvrant électrique en toile ; Système ABS ; Système VSC ; Ventilateur de refroidissement ; Feux de brouillard avant ; Feux de jour à LED. |
| 30 | 50 | Transmission électrique |
| 40 | Stop & Start | |
| 31 | 50 | Direction assistée |
| 32 | 50 * | Ventilateur de refroidissement |
| 30 | ||
| 40 | ||
| 33 | 50 | Système ABS, système VSC |
| 34 | 10 | Fusible de rechange |
| 35 | 20 | Fusible de rechange |
| 36 | 30 | Fusible de rechange |
| 37 | 20 | Lunette arrière chauffante ; Rétroviseurs extérieurs chauffants. |
| 38 | 30 | Injection de carburant ; Système VSC. |
| 39 | 7,5 | Feux de brouillard avant, Tableau de bord, Affichage |
| 40 | 7,5 | Feux de jour à LED |
| 41 | – | Non utilisé |
| 42 | 20 | Toit ouvrant électrique en toile |
| 43 | – | Non utilisé |
* Moteur VTi 82
** Moteur VTi 68
À propos de la Citroën C1 (2005-2016)
La Citroën C1, produite de 2005 à 2016, est un véhicule urbain compact qui a gagné en popularité grâce à sa praticité et son économie. Ce modèle a été créé en collaboration avec les constructeurs automobiles Toyota et Peugeot, partageant la plateforme avec les modèles Toyota Aygo et Peugeot 107. La Citroën C1 était disponible avec diverses motorisations, y compris des moteurs essence de 1.0 et 1.2 litre, qui offraient une puissance suffisante pour la conduite en ville et une faible consommation de carburant. Grâce à ses dimensions compactes et sa maniabilité facile, la Citroën C1 est un véhicule idéal pour la conduite en ville et le stationnement dans des espaces restreints.
Schéma de la boîte à fusibles de la Citroën C1
Cette page présente le schéma de la boîte à fusibles de la Citroën C1, indispensable pour l’identification et le remplacement des fusibles. Dans la Citroën C1, la boîte à fusibles est généralement située à deux endroits principaux : à l’intérieur du véhicule sous le tableau de bord et dans le compartiment moteur. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et le bon fonctionnement du véhicule, il est donc important de connaître sa configuration et son entretien.
