Citroën Berlingo II (2008-2018) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Citroën Berlingo II 2008-2018, des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Citroën Berlingo II (2008-2018) – schéma de la boîte à fusibles
Année de fabrication : 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Le fusible de l’allume-cigare (prise de courant) dans le Citroën Berlingo II est le fusible n° 9 dans la disposition des fusibles du tableau de bord.
Emplacement de la disposition des fusibles
Les dispositions des fusibles sont situées :
– dans la partie inférieure de la console à gauche derrière le couvercle (à droite dans les véhicules avec conduite à droite)
– sous le capot (près de la batterie)
Schéma des dispositions des fusibles
Disposition des fusibles du tableau de bord

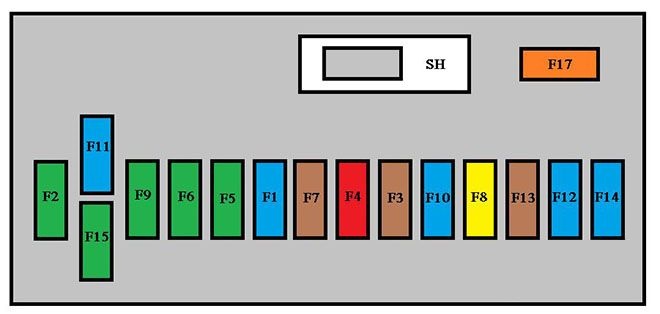

Affectation des fusibles dans la disposition des fusibles du tableau de bord
Fusibles Citroën Berlingo 2 – description
| Nr | Ampère [A] | Description |
|---|---|---|
| 1 | 15 | Essuie-glace arrière |
| 2 | 30 | Verrouillage centralisé |
| 3 | 5 | Airbag |
| 4 | 10 | Climatisation ; Prise de diagnostic ;
Commande des rétroviseurs ; Faisceau des phares. |
| 5 | 30 | Vitres électriques |
| 6 | 30 | Serrures |
| 7 | 5 | Éclairage arrière ; Éclairage avant ;
Console de pavillon. |
| 8 | 20 | Système audio ; Affichage ;
Détection de la pression des pneus ; alarme et sirène. |
| 9 | 30 | Prise 12V avant et arrière |
| 10 | 15 | Montant central |
| 11 | 15 | Interrupteur d’allumage à faible courant |
| 12 | 15 | Capteur de pluie et de lumière du soleil ; Airbag. |
| 13 | 5 | Tableau de bord |
| 14 | 15 | Capteurs de stationnement ; Climatisation numérique ;
Kit mains-libres. |
| 15 | 30 | Verrouillage centralisé |
| 16 | – | Non utilisé |
| 17 | 40 | Lunette arrière/rétroviseurs chauffants |
Fusibles de l’habitacle
Affectation des fusibles dans l’habitacle
Fusibles Citroën Berlingo 2 – description
| Nr | Ampère [A] | Description |
|---|---|---|
| 1 | – | Non utilisé |
| 2 | 20 | Sièges chauffants |
| 3 | – | Non utilisé |
| 4 | 15 | Relais pour rétroviseurs rabattables |
| 5 | 15 | Relais pour prise d’équipements de réfrigération |
Fusibles de la cabine de remorquage/attelage/carrossiers/plateforme

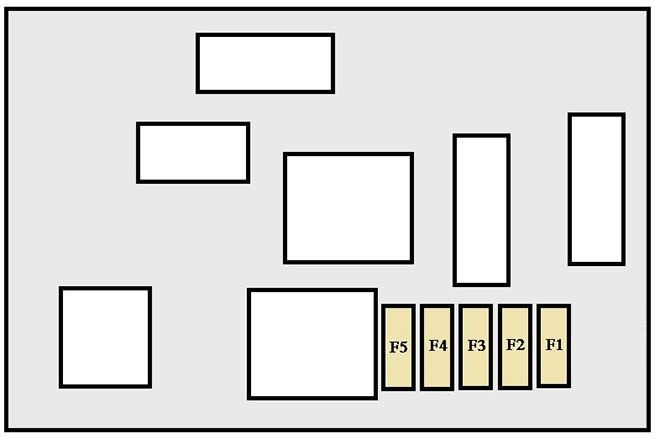

Affectation des fusibles CAB
| Nr | Ampère [A] | Description |
|---|---|---|
| 1 | 15 | Non utilisé |
| 2 | 15 | Démarrage ; Relais de fonctionnement du générateur. |
| 3 | 15 | Alimentation remorque 12 V |
| 4 | 15 | Alimentation permanente pour les modificateurs |
| 5 | 40 | Feux de détresse |
Disposition des fusibles dans le compartiment moteur

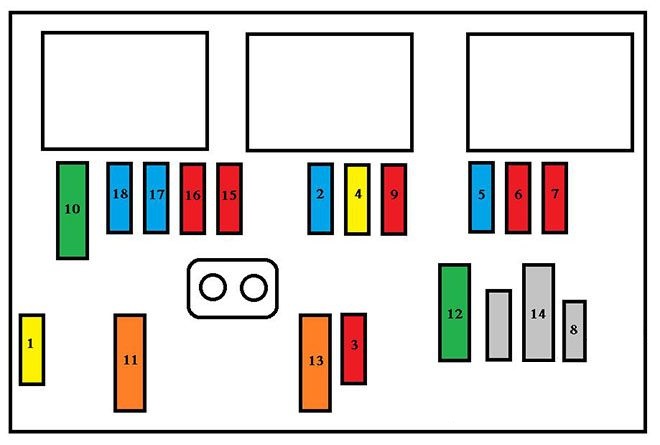

Affectation des fusibles dans la disposition des fusibles du compartiment moteur
| Nr | Ampère [A] | Description |
|---|---|---|
| 1 | 20 | Gestion moteur |
| 2 | 15 | Klaxon |
| 3 | 10 | Pompe de lave-glace avant et arrière |
| 4 | 20 | Pompe de lave-phares ou LED |
| 5 | 15 | Composants moteur |
| 6 | 10 | Capteur d’angle de braquage ; DSC. |
| 7 | 10 | Interrupteur de frein ; Interrupteur d’embrayage. |
| 8 | 25 | Moteur de démarrage |
| 9 | 10 | Moteur de phare ; Unité de commande de stationnement. |
| 10 | 30 | Composants moteur |
| 11 | 40 | Non utilisé |
| 12 | 30 | Essuie-glaces |
| 13 | 40 | Interface système intégrée |
| 14 | 30 | Pompe |
| 15 | 10 | Phare droit avec feux de croisement |
| 16 | 10 | Phare gauche avec feux de croisement |
| 17 | 15 | Phare droit avec feux de route |
| 18 | 15 | Phare gauche avec feux de route |
À propos du Citroën Berlingo II (2008-2018)
Le Citroën Berlingo II, produit de 2008 à 2018, est un modèle populaire parmi les véhicules monospace compacts. Cette voiture est connue pour son espace et son intérieur flexible, idéal pour les familles et les usages professionnels. Le Berlingo II offre diverses options de motorisation, y compris des moteurs essence et diesel, qui offrent des performances équilibrées et une consommation de carburant efficace. Grâce à sa construction robuste et à ses solutions pratiques, telles que les portes latérales coulissantes, le Berlingo II est devenu un véhicule apprécié en milieu urbain et rural.
Schéma de la boîte à fusibles du Citroën Berlingo II
Cette page présente le schéma de la boîte à fusibles du Citroën Berlingo II, indispensable pour l’identification et l’entretien des composants électriques du véhicule. La boîte à fusibles est généralement située à l’intérieur du véhicule, sous le tableau de bord ou dans le compartiment moteur. Notre schéma indique les numéros de fusibles, leurs valeurs en ampères et les composants protégés, ce qui facilite l’orientation lors du remplacement des fusibles. Il est important de toujours utiliser des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de disposer d’un schéma de boîte à fusibles précis et à jour.
