Dans cet article, vous trouverez les schémas de la boîte à fusibles du Citroën C3 Aircross 2017-2022, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Citroen C3 Aircross – schéma de la boîte à fusibles

Année de fabrication : 2017, 2018, 2019, 2020, 2021.

Les fusibles de l’allume-cigare (prises de courant) dans le Citroen C3 Aircross sont les fusibles F32 (avant) et F7 (arrière) dans la boîte à fusibles inférieure du tableau de bord.

Fusibles dans le tableau de bord

Deux boîtes à fusibles sont situées dans la partie inférieure du tableau de bord, sous le volant.

Deux boîtes à fusibles sont situées dans la partie inférieure du tableau de bord, dans la boîte à gants.

Boîte à fusibles supérieure

Numéro	Ampérage [A]	Description
F2	10	Rétroviseurs chauffants.
F3	30	Vitres électriques à commande impulsionnelle dans les portes avant.
F4	5	Rétroviseurs rabattables automatiquement.
F5	30	Vitres électriques à commande impulsionnelle dans les portes arrière.
F6	25	Sièges avant chauffants.
F7	15	Vitres électriques dans les portes avant.
F8	20	Amplificateur audio.
F10	25	Toit panoramique.
F12	20	Toit ouvrant.

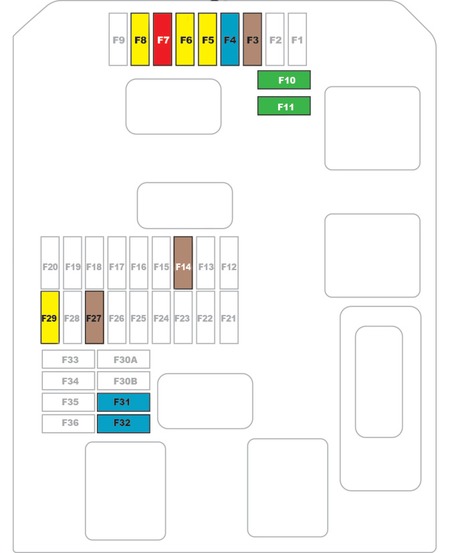

Boîte à fusibles inférieure

Numéro	Ampérage [A]	Description
F3	5	Alimentation de la remorque.
F4	15	Klaxon.
F5 – F6	20	Pompe d’essuie-glace avant et arrière.
F7	10	Alimentation 12V arrière.
F8	20	Essuie-glace arrière.
F10 – F11	30	Verrouillage/déverrouillage des portes et du couvercle de réservoir.
F14	5	Alarme, module télématique.
F27	5	Alarme (préparation).
F29	20	Radio.
F31	15	Radio (accessoires de rechange).
F32	15	Alimentation 12 V avant.

Fusibles dans le compartiment moteur

La boîte à fusibles est située dans le compartiment moteur, près de la batterie.

Numéro	Ampérage [A]	Description
F15	10	Phare avant gauche antibrouillard.
F16	10	Phare avant droit antibrouillard.
F18	10	Phare droit feux de croisement.
F19	10	Phare gauche feux de croisement.
F29	40	Essuie-glaces avant.

Schéma des fusibles et relais – Citroen C3 Aircross

Concerne les véhicules fabriqués dans les années :

2022.

Pour l’allume-cigare (prises de courant) dans le Citroen C3 Aircross, les fusibles F32 (avant) et F7 (arrière) sont responsables dans la boîte à fusibles de la partie inférieure du tableau de bord.

Fusibles dans le compartiment moteur

La boîte à fusibles est située dans le compartiment moteur, près de la batterie.

Numéro	Ampérage [A]	Description
F15	10	Phare avant gauche antibrouillard.
F16	10	Phare avant droit antibrouillard.
F18	10	Phare avant droit feux de route.
F19	10	Phare avant gauche feux de route.
F29	40	Essuie-glaces de pare-brise avant.

Fusibles dans le tableau de bord

Deux boîtes à fusibles sont situées dans la partie inférieure du tableau de bord, sous le volant.

Deux boîtes à fusibles sont situées dans la partie inférieure du tableau de bord, dans la boîte à gants.

Boîte à fusibles supérieure

Numéro	Ampérage [A]	Description
F2	10	Rétroviseurs chauffants.
F3	30	Lève-vitres électriques impulsionnels dans les portes avant.
F4	5	Rétroviseurs rabattables automatiquement.
F5	30	Lève-vitres électriques impulsionnels dans les portes arrière.
F6	25	Sièges avant chauffants.
F7	15	Lève-vitres électriques dans les portes avant.
F8	20	Amplificateur audio.
F10	25	Toit panoramique.
F12	20	Toit ouvrant.

Boîte à fusibles inférieure

Numéro	Ampérage [A]	Description
F3	5	Alimentation de la remorque.
F4	15	Klaxon.
F5 – F6	20	Pompe d’essuie-glace avant et arrière.
F7	10	Prise 12V arrière.
F8	20	Essuie-glace arrière.
F10 – F11	30	Verrouillage/déverrouillage des portes et du couvercle de réservoir.
F14	5	Alarme, module télématique.
F27	5	Alarme (préparation).
F29	20	Radio.
F31	15	Radio (accessoires de rechange).
F32	15	Prise 12 V avant.

À propos du Citroen C3 Aircross (2017-2022)

Le Citroen C3 Aircross, lancé en 2017, est un SUV compact qui se distingue par son design moderne et son intérieur spacieux. Ce modèle offre diverses options de motorisation, y compris des variantes essence et diesel, réputées pour leur efficacité et leur fiabilité. Le C3 Aircross est équipé des dernières technologies, telles que les systèmes d’aide à la conduite et des fonctions multimédias avancées, qui améliorent le confort et la sécurité de conduite. Grâce à sa flexibilité et sa praticité, c’est un véhicule idéal pour les trajets urbains et les longs trajets.

Schéma de la boîte à fusibles du Citroen C3 Aircross

Cette page présente le schéma de la boîte à fusibles du Citroen C3 Aircross, indispensable pour l’identification et le remplacement des fusibles. Dans ce modèle, la boîte à fusibles est généralement située à l’intérieur du véhicule, sous le tableau de bord côté conducteur, et une autre peut être placée dans le compartiment moteur. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de rechange de même ampérage afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important d’avoir une vue d’ensemble de sa disposition et de son contenu.
