Citroen C2 (2003-2009) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Citroën C2 2003-2009, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Citroën C2 (2003-2009) – Schéma des fusibles
Année de fabrication : 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Le fusible de l’allume-cigare (prise de courant) de la Citroën C2 (2003-2009) est le fusible 9 du boîtier de fusibles situé sous le tableau de bord.
Boîtier de fusibles sous le tableau de bord
| N° | Ampères [A] | Description |
| 3 | 5 | Airbag |
| 4 | 10 | Prise diagnostic ; Additif pour filtre à particules ;
Interrupteur d’embrayage ; Capteur d’angle de braquage. |
| 5 | 30 | – |
| 6 | 30 | Lave-glace |
| 8 | 20 | Horloge numérique ; Commandes au volant ;
Radio ; Affichage. |
| 9 | 30 | Allume-cigare ; Horloge numérique ;
Éclairage intérieur ; Miroir de courtoisie. |
| 10 | 15 | Alarme |
| 11 | 15 | Clé de contact ; Prise diagnostic. |
| 12 | 15 | Contrôleur d’airbag ; Capteur de pluie et de lumière. |
| 14 | 15 | Aide au stationnement ; Tableau de bord ;
Climatisation ; Téléphone Bluetooth®. |
| 15 | 30 | Verrouillage centralisé ; Super verrouillage. |
| 17 | 40 | Dégivrage – dégivrage de la lunette arrière |
| 18 | BOCZNICA | SHUNT DE PARC CLIENT |

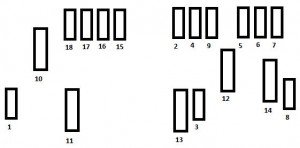

Schéma des fusibles dans le compartiment moteur
| N° | Ampères [A] | Description |
| 1 | 20 | Capteur de présence d’eau dans le diesel |
| 2 | 15 | Klaxon |
| 3 | 10 | Lave-glace |
| 4 | 20 | Lave-phares |
| 5 | 15 | Pompe à carburant |
| 6 | 10 | Direction assistée |
| 7 | 10 | Capteur de niveau de liquide de refroidissement |
| 8 | 25 | Démarrage |
| 9 | 10 | ECU (ABS, ESP) |
| 10 | 30 | Actionneurs moteur (bobine d’allumage, électrovanne, capteur d’oxygène, injection), vidange du réservoir |
| 11 | 40 | Ventilateur de refroidissement |
| 12 | 30 | Essuie-glaces |
| 14 | 30 | Pompe à air (version essence) ; Chauffage diesel. |
À propos de la Citroën C2 (2003-2009)
La Citroën C2, produite de 2003 à 2009, est une citadine compacte qui se distingue par sa praticité et son design élégant. Ce modèle était particulièrement apprécié des jeunes conducteurs grâce à sa maniabilité et ses moteurs économiques. La Citroën C2 était disponible avec différentes motorisations, y compris des moteurs essence et diesel, offrant des performances et une consommation de carburant variées. L’intérieur du véhicule a été conçu en mettant l’accent sur le confort et la fonctionnalité, offrant suffisamment d’espace pour les passagers et les bagages. Grâce à ses dimensions compactes, la C2 était idéale pour la conduite en ville et le stationnement dans des espaces restreints.
Schéma de la boîte à fusibles de la Citroën C2
Cette page présente le schéma de la boîte à fusibles de la Citroën C2, indispensable pour un entretien correct et la résolution des problèmes du système électrique du véhicule. La boîte à fusibles de ce modèle est généralement située sous le tableau de bord côté conducteur et également dans le compartiment moteur. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager le système électrique. Une bonne compréhension et utilisation du schéma de la boîte à fusibles peuvent aider à prévenir de nombreux problèmes et à assurer une longue durée de vie au véhicule.
