Citroën C3 (2002-2022) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Citroën C3 2002-2022, des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Citroën C3 mk1 (2002-2009) – schéma de la boîte à fusibles
Année de production : 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Le fusible de l’allume-cigare (prise de courant) de la Citroën C3 mk1 (2002-2009) est le fusible 9 dans la boîte à fusibles sous le tableau de bord.
Boîte à fusibles sous le tableau de bord
| Numéro | Ampérage [A] | Description |
| 3 | 5 | Airbag |
| 4 | 10 | Prise de diagnostic ;
Additif pour filtre à particules ; Interrupteur d’embrayage ; Capteur d’angle de braquage. |
| 5 | 30 | Vitre arrière ;
Toit ouvrant. |
| 6 | 30 | Lave-glace |
| 8 | 20 | Horloge numérique ;
Commandes au volant ; Radio ; Affichage. |
| 9 | 30 | Allume-cigare ;
Horloge numérique ; Éclairage intérieur ; Miroir de courtoisie. |
| 10 | 15 | Alarme |
| 11 | 15 | Clé de contact ;
Prise de diagnostic. |
| 12 | 15 | Contrôleur d’airbag ;
Capteur de pluie et de luminosité. |
| 14 | 15 | Aide au stationnement ;
Tableau de bord ; Climatisation ; Téléphone Bluetooth®. |
| 15 | 30 | Verrouillage centralisé, super verrouillage |
| 17 | 40 | Vitre arrière chauffante |
| 18 | VENTILATEUR | SHUNT DE STATIONNEMENT CLIENT |

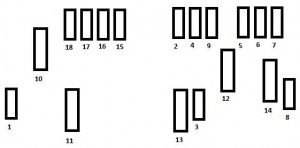

Boîte à fusibles sous le capot
| Nr | Ampérage [A] | Description |
| 1 | 20 | Capteur de présence d’eau dans le diesel |
| 2 | 15 | Klaxon |
| 3 | 10 | Lave-glace |
| 4 | 20 | Système de pulvérisation des phares |
| 5 | 15 | Pompe à carburant |
| 6 | 10 | Direction assistée |
| 7 | 10 | Capteur de niveau de liquide de refroidissement |
| 8 | 25 | Moteur de démarrage |
| 9 | 10 | Contrôleur ABS, ESP |
| 10 | 30 | Actionneurs moteur
(bobine d’allumage, électrovanne, capteur d’oxygène, injection) ; Vidange du réservoir. |
| 11 | 40 | Ventilateur de refroidissement |
| 12 | 30 | Essuie-glaces |
| 14 | 30 | Pompe à air (version essence) – réchauffeur diesel |
Citroën C3 (2009-2016) – schéma des fusibles
Année de production : 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Le fusible de l’allume-cigare (prise de courant) de la Citroën C3 mk3 (2009-2016) est le fusible F9 dans la boîte à fusibles sous le tableau de bord.
Boîte à fusibles sous le tableau de bord
| Nr | Ampérage [A] | Description |
| FH36 | 5 | Unité de relais de remorque |
| F37 | – | Non utilisé |
| F38 | 20 | Amplificateur HiFi |
| FH39 | – | Non utilisé |
| F40 | 30 | Unité de relais de remorque |
Citroën C3 – fusibles – description
| N° | Ampérage [A] | Description |
| F1 | 15 | Essuie-phare |
| F2 | – | Non utilisé |
| F3 | 5 | Unité de commande des airbags et des prétensionneurs. |
| F4 | 10 | Climatisation ; Interrupteur de compresseur ; Rétroviseur électrochrome ; Pompe de filtre à particules (diesel) ; Prise de diagnostic ; Capteur de débit d’air (diesel). |
| F5 | 30 | Vitres électriques ; Vitres passagers ; Moteur de vitre avant. |
| F6 | 30 | Moteurs de vitres arrière et moteur de vitre conducteur. |
| F7 | 5 | Plafonnier ; Liseuses latérales. |
| F8 | 20 | Écran multifonction ; Système audio ; Radio de navigation ; Tableau de bord avec horloge ; Unité centrale d’alarme ; Sirène d’avertissement. |
| F9 | 30 | Système audio (seconde main) ; Prise 12 V ; Alimentation pour navigation portable. |
| F10 | 15 | Commandes au volant. |
| F11 | 15 | Allumage ; Prise de diagnostic ; Contrôleur de transmission automatique. |
| F12 | 15 | Capteur de pluie/lumière ; Relais de remorque ; Module d’auto-école. |
| F13 | 5 | Interrupteur principal, relais moteur. |
| F14 | 15 | Unité de commande d’aide au stationnement, Unité de commande d’airbags ; Tableau de bord ; Climatisation automatique ; Boîtier USB ; Amplificateur HiFi. |
| F15 | 30 | Freins |
| F 16 | – | Non utilisé |
| F17 | 40 | Dégivrage / désembuage de la lunette arrière et des rétroviseurs extérieurs. |
| SH | – | Dérivation PARC. |

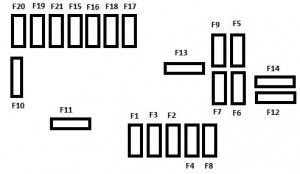

Schéma des fusibles dans le compartiment moteur
| N° | Ampérage [A] | Description |
| F1 | 20 | Alimentation de l’unité de commande moteur ; Relais de commande du groupe motoventilateur de refroidissement ; Relais principal multifonction de commande moteur ; Pompe d’injection (Diesel). |
| F2 | 15 | Klaxon |
| F3 | 10 | Lave-glace avant et arrière |
| F4 | 20 | Feux de jour |
| F5 | 15 | Réchauffeur de gazole (Diesel) ; Pompe d’additif de filtre à particules (Diesel) ; Capteur de débit d’air (Diesel) ; Électrovanne EGR (Diesel) ; Pompe à carburant (1.1i et 1.4i) ; Réchauffeur soufflant et électrovannes (VTi). |
| F6 | 10 | Unité de commande ABS/ESP ; Interrupteur stop supplémentaire. |
| F7 | 10 | Direction assistée électrique ; Transmission automatique. |
| F8 | 25 | Commande du moteur de démarreur. |
| F9 | 10 | Unité de commutation et de protection (Diesel) |
| F10 | 30 | Réchauffeur de carburant (Diesel) ; Réchauffeur soufflant (1.1i, 1.4i et Diesel) ; Pompe à carburant (VTi) ; Injecteurs et bobines d’allumage (essence) ; Thermostat électronique et électrovanne de dépressurisation du réservoir (1.1i et 1.4i). |
| F11 | 40 | Ventilateur de chauffage |
| F12 | 30 | Balai d’essuie-glace avant lent/rapide |
| F13 | 40 | Alimentation de l’interface des systèmes intégrés (allumage positif). |
| F14 | 30 | Alimentation Valvetronic (VTi) |
| F15 | 10 | Phares longue portée droits |
| F 16 | 10 | Phares longue portée gauches |
| F17 | 15 | Phares de croisement gauches |
| F18 | 15 | Phares de croisement droits |
| F19 | 15 | Capteurs d’oxygène et électrovannes (VTi) ; Électrovannes (Diesel) ; Électrovanne EGR (Diesel). |
| F20 | 10 | Pompes ; Thermostat électronique (VTi) ; Capteur d’eau dans le carburant (Diesel). |
| F21 | 5 | Alimentation de la commande du groupe motoventilateur ; ABS/ESP. |
| MF1 | 60 | Assemblage du ventilateur |
| MF2 | 30 | Pompe ABS/ESP |
| MF3 | 30 | Électrovannes ABS/ESP |
| MF4 | 60 | Alimentation de l’interface des systèmes intégrés (BSI). |
| MF5 | 60 | Alimentation de l’interface des systèmes intégrés (BSI). |
| MF6 | – | Non utilisé |
| MF7 | – | Panneau de fusibles dans l’habitacle |
| MF8 | – | Non utilisé |
Citroën C3 (2017-2019) – schéma de la boîte à fusibles
Année de production : 2017, 2018, 2019.
Le fusible de l’allume-cigare (prise de courant) de la Citroën C3 est le fusible F32 (prise avant 12 V) dans la boîte à fusibles 2 du tableau de bord (boîte à fusibles inférieure).
Emplacement de la boîte à fusibles
Boîtes à fusibles sur le tableau de bord

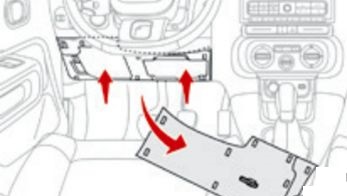

Véhicules avec volant à gauche :
2 boîtes à fusibles sont situées dans la partie inférieure du tableau de bord, sous le volant.
Retirez le couvercle en tirant sur le coin supérieur gauche, puis vers la droite.
Véhicules avec volant à droite :
2 boîtes à fusibles sont situées dans la partie inférieure du tableau de bord, dans la boîte à gants.
Ouvrez le couvercle de la boîte à gants, retirez le couvercle de protection, retirez complètement le couvercle et retournez-le.

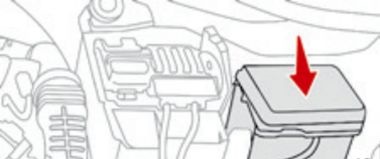

Compartiment moteur
Situé dans le compartiment moteur près de la batterie.
Schémas de la boîte à fusibles
2017
Boîte à fusibles du tableau de bord 1 (boîte à fusibles supérieure)
Affectation des fusibles dans la boîte à fusibles du tableau de bord 1
| Nr | Amp [A] | Description |
|---|---|---|
| F29 | – | Non utilisé. |
| F30 | 30 | Lunette arrière chauffante. |
| F31 | 10 | Rétroviseurs chauffants. |
| F32 | – | Non utilisé. |
| F33 | 40 | Vitres électriques avant. |
| F34 | 40 | Vitres électriques arrière. |
| F35 | 30 | Sièges avant chauffants (sauf Royaume-Uni). |
| F36 | – | Non utilisé. |
| F37 | – | Non utilisé. |
| F38 | – | Non utilisé. |
| F39 | – | Non utilisé. |
| F40 | – | Non utilisé. |
Schéma des fusibles du tableau de bord 2 (schéma des fusibles inférieur)
Affectation des fusibles dans le schéma des fusibles du tableau de bord 2
| Nr | Amp [A] | Description |
|---|---|---|
| Nr | Amp [A] | Description |
| F1 | 10 | Rétroviseur spécial ; Lunette arrière chauffante ; Pompe de filtre à particules (diesel) ; Capteurs de stationnement ; Direction assistée ; Système GPL ; Interrupteur de pédale d’embrayage ; Réglage du rétroviseur extérieur. |
| F10 (+) – F11 (masse) | 30 | Verrouillage/déverrouillage des portes et du volet de réservoir (selon le moteur). |
| F13 | 10 | Capteur de pluie et de luminosité ; Climatisation ; Caméra avant. |
| F14 | 5 | Alarme ; Unité télématique. |
| F 16 | 3 | Transmission automatique ; Interrupteur de pédale de frein ; Système Stop & Start. |
| F17 | 5 | Tableau de bord ; Module d’apprentissage de la conduite. |
| F18 | 5 | Climatisation ; Indicateur de position du levier de vitesses (transmission automatique). |
| F19 | 3 | Commandes au volant. |
| F21 | 3 | Interrupteur ou bouton START / STOP. |
| F23 | 5 | Témoins d’avertissement de ceintures de sécurité non bouclées. |
| Nr | Amp [A] | Description |
|---|---|---|
| F24 | 5 | Capteurs de stationnement ; Caméra de recul ; Écran télématique. |
| F25 | 5 | Unité de commande des airbags. |
| F29 | 20 | Système audio-télématique. |
| F31 | 15 | Système audio (accessoires). |
| F32 | 15 | Prise avant 12 V. |
| F35 | 5 | Réglage de la hauteur des phares ; Prise de diagnostic ; Chauffage auxiliaire (selon l’équipement). |
| F36 | 5 | Liseuse avant. |
| F4 | 15 | Klaxon |
| F6 (+) – F5 (masse) | 20 | Pompe de lave-glace avant et arrière. |
| F8 | 20 | Essuie-glace arrière. |
| F9 | 5 | Liseuse avant. |

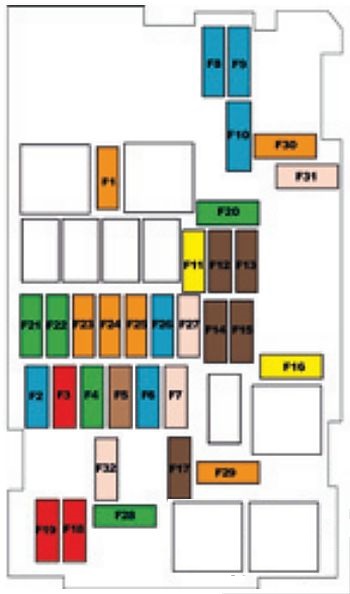

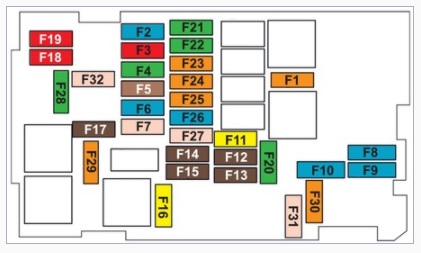

Compartiment moteur
Affectation des fusibles dans le compartiment moteur
| Nr | Amp [A] | Description |
|---|---|---|
| Nr | Amp [A] | Description |
| F1 | 40 | Climatisation. |
| F10 | 15 | Gestion moteur. |
| F11 | 20 | Gestion moteur. |
| F12 | 5 | Gestion moteur. |
| F13 | 5 | Gestion moteur. |
| F14 | 5 | Unité d’état de charge de la batterie (selon le moteur). |
| F15 | 5 | Non utilisé. |
| F 16 | 20 | Phares antibrouillard avant. |
| F17 | 5 | Gestion moteur. |
| F18 | 10 | Phare de croisement droit. |
| F19 | 10 | Phare de croisement gauche. |
| F2 | 60 | ABS / ESP. |
| F20 | 30 | Gestion moteur. |
| F21 | 30 | Moteur de démarreur (selon le moteur). |
| F22 | 30 | Non utilisé. |
| Nr | Amp [A] | Description |
|---|---|---|
| F23 | 40 | Unité de démarrage (avec Stop & Start et selon le moteur). |
| F24 | 40 | Boîte à fusibles de l’habitacle. |
| F25 | 40 | Préparation pour attelage. |
| F26 | 15 | Transmission automatique ou système GPL. |
| F27 | 25 | Interface des systèmes intégrés (BSI). |
| F28 | 30 | Système de contrôle des émissions (AdBlue). |
| F29 | 40 | Essuie-glaces. |
| F3 | 50 | Boîte à fusibles de l’habitacle. |
| F30 | 40 | Dispositif de chauffage du gazole. |
| F31 | 80 | Chauffage auxiliaire (selon l’équipement). |
| F32 | 80 | Direction assistée. |
| F4 | 30 | ABS / ESP. |
| F5 | 70 | Interface des systèmes intégrés (BSI). |
| F6 | 60 | Groupe motoventilateur de refroidissement. |
| F7 | 80 | Interface des systèmes intégrés (BSI). |
| F8 | 15 | Gestion moteur. |
| F9 | 15 | Gestion moteur. |
Citroën C3 – schéma de la boîte à fusibles
Année de production : 2020, 2021.
Le fusible de l’allume-cigare (prise de courant) de la Citroën C3 est le fusible F32 (prise avant 12 V) dans la boîte à fusibles 2 du tableau de bord (boîte à fusibles inférieure).
Emplacement de la boîte à fusibles
Boîtes à fusibles sur le tableau de bord

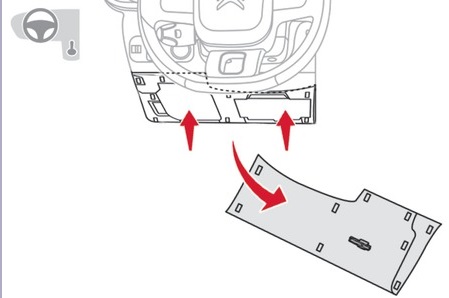

Véhicules avec volant à gauche :
2 boîtes à fusibles sont situées dans la partie inférieure du tableau de bord, sous le volant.
Retirez le couvercle en tirant sur le coin supérieur gauche, puis vers la droite.

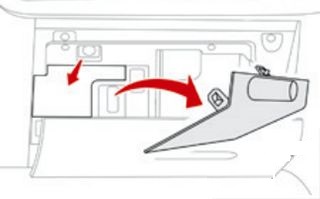

Véhicules avec volant à droite :
2 boîtes à fusibles sont situées dans la partie inférieure du tableau de bord, dans la boîte à gants.
Ouvrez le couvercle de la boîte à gants, retirez le couvercle de protection, retirez complètement le couvercle et retournez-le.
Compartiment moteur
Situé dans le compartiment moteur près de la batterie.
Véhicules fabriqués du 23.10.2019 au 31.05.2020 et à partir du 01.06.2020
Schémas de la boîte à fusibles

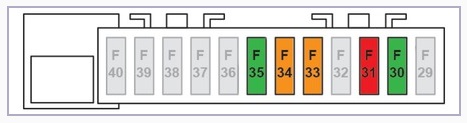

Boîte à fusibles du tableau de bord 1 (boîte à fusibles supérieure)
Affectation des fusibles dans la boîte à fusibles du tableau de bord 1
| Numéro | Ampères [A] | Description |
|---|---|---|
| F29 | – | Non utilisé. |
| F30 | – | Non utilisé. |
| F31 | 10 | Rétroviseurs chauffants |
| F32 | – | Non utilisé. |
| F33 | 40 | Vitres électriques avant. |
| F34 | 40 | Vitres électriques arrière. |
| F35 | 30 | Sièges avant chauffants. |
| F36 | – | Non utilisé. |
| F37 | – | Non utilisé. |
| F38 | – | Non utilisé. |
| F39 | – | Non utilisé. |
| F40 | – | Non utilisé. |

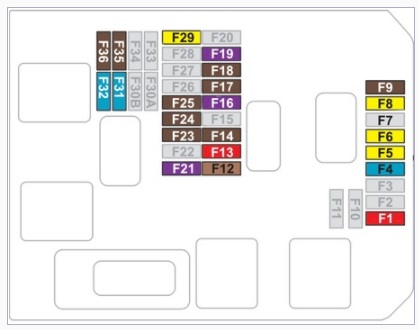

Schéma des fusibles du tableau de bord 2 (schéma des fusibles inférieur)
Affectation des fusibles dans le schéma des fusibles du tableau de bord 2
| Nr | Amp [A] | Description |
|---|---|---|
| Nr | Amp [A] | Description |
| F1 | 10 | Rétroviseur spécial ; Lunette arrière chauffante ; Pompe de filtre à particules (diesel) ; Capteurs de stationnement ; Direction assistée ; Système GPL ; Interrupteur de pédale d’embrayage ; Réglage du rétroviseur extérieur. |
| F10 (+) – F11 (masse) | 30 | Verrouillage/déverrouillage des portes de remplissage de carburant (selon le moteur). |
| F13 | 10 | Capteur de pluie et de lumière ; Climatisation ; Caméra avant. |
| F14 | 5 | Alarme ; Unité télématique. |
| F 16 | 3 | Transmission automatique ; Interrupteur de pédale de frein ; Système Stop & Start. |
| F17 | 5 | Tableau de bord ; Module d’apprentissage de la conduite. |
| F18 | 5 | Climatisation ; Indicateur de position du levier de vitesses (transmission automatique). |
| F19 | 3 | Commandes au volant. |
| F21 | 3 | Interrupteur ou bouton START / STOP. |
| F23 | 5 | Témoins d’avertissement de ceintures de sécurité non bouclées. |
| Nr | Amp [A] | Description |
|---|---|---|
| F24 | 5 | Capteurs de stationnement ; Caméra de recul ; Écran télématique. |
| F25 | 5 | Unité de commande des airbags. |
| F29 | 20 | Système audio-télématique. |
| F31 | 15 | Système audio (accessoires). |
| F32 | 15 | Prise avant 12 V. |
| F35 | 5 | Réglage de la hauteur des phares ; Prise de diagnostic ; Chauffage auxiliaire (selon l’équipement). |
| F36 | 5 | Liseuse avant. |
| F4 | 15 | Klaxon |
| F6 (+) – F5 (masse) | 20 | Pompe de lave-glace avant et arrière. |
| F8 | 20 | Essuie-glace arrière. |
| F9 | 5 | Liseuse avant. |
Compartiment moteur
Affectation des fusibles dans le compartiment moteur
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| F1 | 40 | Climatisation. |
| F10 | 15 | Gestion moteur. |
| F11 | 20 | Gestion moteur. |
| F12 | 5 | Gestion moteur. |
| F13 | 5 | Gestion moteur. |
| F14 | 5 | Unité d’état de charge de la batterie (selon le moteur). |
| F15 | 5 | Non utilisé. |
| F16 | 20 | Phares antibrouillard avant. |
| F17 | 5 | Gestion moteur. |
| F18 | 10 | Phare de croisement droit. |
| F19 | 10 | Phare de croisement gauche. |
| F2 | 60 | ABS / ESP. |
| F20 | 30 | Gestion moteur. |
| F21 | 30 | Moteur de démarreur (selon le moteur). |
| F22 | 30 | Non utilisé. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| F23 | 40 | Unité de démarrage (avec Stop & Start et selon le moteur). |
| F24 | 40 | Boîte à fusibles de l’habitacle. |
| F25 | 40 | Préparation pour attelage. |
| F26 | 15 | Transmission automatique ou système GPL. |
| F27 | 25 | Interface des systèmes intégrés (BSI). |
| F28 | 30 | Système de contrôle des émissions (AdBlue). |
| F29 | 40 | Essuie-glaces avant. |
| F3 | 50 | Boîte à fusibles de l’habitacle. |
| F30 | 40 | Dispositif de chauffage du gazole. |
| F31 | 80 | Chauffage auxiliaire (selon l’équipement). |
| F32 | 80 | Direction assistée. |
| F4 | 30 | ABS / ESP. |
| F5 | 70 | Interface des systèmes intégrés (BSI). |
| F6 | 60 | Groupe motoventilateur de refroidissement. |
| F7 | 80 | Interface des systèmes intégrés (BSI). |
| F8 | 15 | Gestion moteur. |
| F9 | 15 | Gestion moteur. |
Schéma des fusibles et relais – Citroën C3
Concerne les véhicules fabriqués entre :
2022.
Le fusible de l’allume-cigare (prise de courant) de la Citroën C3 est le fusible F32 (prise avant 12 V) dans la boîte à fusibles 2 du tableau de bord (boîte à fusibles inférieure).
Boîtes à fusibles sur le tableau de bord
Véhicules avec volant à gauche :
2 boîtes à fusibles sont situées dans la partie inférieure du tableau de bord, sous le volant.
Retirez le couvercle en tirant sur le coin supérieur gauche, puis vers la droite.
Véhicules avec volant à droite :
2 boîtes à fusibles sont situées dans la partie inférieure du tableau de bord, dans la boîte à gants.
Ouvrez le couvercle de la boîte à gants, retirez le couvercle de protection, retirez complètement le couvercle et retournez-le.
Boîte à fusibles du tableau de bord 1 (boîte à fusibles supérieure)
| Numéro | Ampères [A] | Description |
|---|---|---|
| F29 | – | Non utilisé. |
| F30 | – | Non utilisé. |
| F31 | 10 | Rétroviseurs chauffants |
| F32 | – | Non utilisé. |
| F33 | 40 | Vitres électriques avant. |
| F34 | 40 | Vitres électriques arrière. |
| F35 | 30 | Sièges avant chauffants. |
| F36 | – | Non utilisé. |
| F37 | – | Non utilisé. |
| F38 | – | Non utilisé. |
| F39 | – | Non utilisé. |
| F40 | – | Non utilisé. |
Schéma des fusibles du tableau de bord 2 (schéma des fusibles inférieur)
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| F1 | 10 | Rétroviseur spécial électrochrome ; Lunette arrière chauffante ; Pompe de filtre à particules (diesel) ; Capteurs de stationnement ; Direction assistée ; Système GPL ; Interrupteur de pédale d’embrayage ; Réglage du rétroviseur extérieur. |
| F10 (+) –F11 (masse) | 30 | Verrouillage/déverrouillage du volet de réservoir (selon le moteur). |
| F13 | 10 | Capteur de pluie et de lumière ; Climatisation ; Caméra avant. |
| F14 | 5 | Alarme ; Unité télématique. |
| F 16 | 3 | Transmission automatique ; Interrupteur de pédale de frein ; Système Start & Stop. |
| F17 | 5 | Tableau de bord ; Module d’apprentissage de la conduite. |
| F18 | 5 | Climatisation ; Indicateur de position du levier de vitesses (transmission automatique). |
| F19 | 3 | Commandes au volant. |
| F21 | 3 | Interrupteur ou bouton START / STOP. |
| F23 | 5 | Témoins de ceintures de sécurité non bouclées. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| F24 | 5 | Capteurs de stationnement ; Caméra de recul ; Écran télématique. |
| F25 | 5 | Unité de commande des airbags. |
| F29 | 20 | Système audio-télématique. |
| F31 | 15 | Système audio (accessoires). |
| F32 | 15 | Prise avant 12 V. |
| F35 | 5 | Réglage de la hauteur des phares ; Prise de diagnostic ; Chauffage auxiliaire (selon l’équipement). |
| F36 | 5 | Liseuse avant. |
| F4 | 15 | Klaxon |
| F6 (+) –F5 (masse) | 20 | Pompe de lave-glace avant et arrière. |
| F8 | 20 | Essuie-glace arrière. |
| F9 | 5 | Liseuse avant. |
Moteur
Situé dans le compartiment moteur près de la batterie.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| F1 | 40 | Climatisation. |
| F10 | 15 | Gestion moteur. |
| F11 | 20 | Gestion moteur. |
| F12 | 5 | Gestion moteur. |
| F13 | 5 | Gestion moteur. |
| F14 | 5 | Unité d’état de charge de la batterie (selon le moteur). |
| F15 | 5 | Non utilisé. |
| F16 | 20 | Phares antibrouillard avant. |
| F17 | 5 | Gestion moteur. |
| F18 | 10 | Phare de croisement droit. |
| F19 | 10 | Phare de croisement gauche. |
| F2 | 60 | ABS / ESP. |
| F20 | 30 | Gestion moteur. |
| F21 | 30 | Moteur de démarreur (selon le moteur). |
| F22 | 30 | Non utilisé. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| F23 | 40 | Unité de démarrage (avec Stop & Start et selon le moteur). |
| F24 | 40 | Boîte à fusibles de l’habitacle. |
| F25 | 40 | Préparation pour attelage. |
| F26 | 15 | Transmission automatique ou système GPL. |
| F27 | 25 | Interface des systèmes intégrés (BSI). |
| F28 | 30 | Système de contrôle des émissions (AdBlue). |
| F29 | 40 | Essuie-glaces avant. |
| F3 | 50 | Boîte à fusibles de l’habitacle. |
| F30 | 40 | Chauffage du carburant diesel. |
| F31 | 80 | Chauffage auxiliaire (selon l’équipement). |
| F32 | 80 | Direction assistée. |
| F4 | 30 | ABS / ESP. |
| F5 | 70 | Interface des systèmes intégrés (BSI). |
| F6 | 60 | Groupe motoventilateur de refroidissement. |
| F7 | 80 | Interface des systèmes intégrés (BSI). |
| F8 | 15 | Gestion moteur. |
| F9 | 15 | Gestion moteur. |
À propos de la Citroën C3 (2002-2022)
La Citroën C3 est une voiture compacte produite depuis 2002. Ce modèle est devenu populaire grâce à son design moderne, son intérieur confortable et ses moteurs efficaces. Au fil des années de production, diverses motorisations ont été disponibles, y compris des moteurs essence et diesel, offrant différents niveaux de puissance et de consommation de carburant. La Citroën C3 est réputée pour sa fiabilité et sa praticité, ce qui en fait un véhicule idéal pour l’environnement urbain et les longs trajets. Au fil des ans, elle a subi plusieurs modernisations qui ont apporté des améliorations en termes de technologie et de sécurité.
Schéma de la boîte à fusibles Citroën C3
Cette page présente le schéma de la boîte à fusibles de la Citroën C3, indispensable pour l’entretien et les réparations correctes du véhicule. La boîte à fusibles est généralement située à l’intérieur du véhicule, sous le tableau de bord ou dans le compartiment moteur. Le schéma indique les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa disposition et sa fonction.
