Audi RS6 C5 (1997-2005) – Boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Audi RS6 C5 (1997–2005), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Audi RS6 C5 (1997-2005) – schéma de la boîte à fusibles

Année de production : 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Le fusible de l’allume-cigare (prise de courant) de l’Audi RS6 C5 (1997-2005) est le fusible 33 de la boîte à fusibles du tableau de bord.

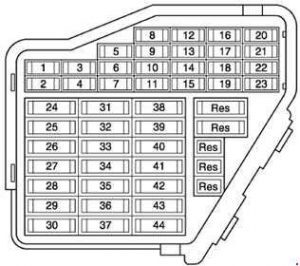

Boîte à fusibles dans le panneau latéral du tableau de bord

Numéro	[A]	Description
1	5	Élément chauffant, buse d’essuie-glace gauche Élément chauffant, buse d’essuie-glace droite
2	10	Interrupteur des feux de détresse
3	5	Éclairage de l’habitacle
4	5	Éclairage de la plaque d’immatriculation
5	10	Capteur de niveau d’huile/température d’huile Vanne de régulation pour compresseur, système de climatisation Capteur haute pression Interrupteur TipTronic Unité de commande de surveillance de la pression des pneus Dispositif de surveillance des ampoules Téléphone portable pour le contrôle électronique Régulateur et affichage de la climatisation/climatisation Capteur de qualité de l’air Système de navigation avec unité de commande de lecteur CD Unité de commande de suspension auto-nivelante Unité de commande pour le contrôle de la hauteur de suspension Unité de commande téléphone/télématique Unité de commande pour la commande vocale Unité de commande d’aide au stationnement Interrupteur de store arrière
6	5	Module de commande central avec verrouillage
7	10	Unité de commande ABS Capteur d’angle de braquage Bouton TCS/ESP Interrupteur de pédale de frein du système de régulateur de vitesse (système d’injection directe diesel) Interrupteur de pédale d’embrayage
8	5	Unité de commande téléphone/télématique Unité de commande pour la commande vocale
9	10	Rétroviseur extérieur chauffant, côté conducteur Rétroviseur extérieur chauffant, côté passager avant
10	5	Contrôle de la portée des phares, unité de commande
11	5	Rétroviseur intérieur automatique anti-éblouissement
12	10	Diagnostic de connexion
13	10	Interrupteur de feux de freinage Ampoules de frein
14	10	Module de commande central avec verrouillage Mémoire de l’unité de commande, siège conducteur Mémoire de l’unité de commande, siège passager avant Interrupteur de déverrouillage du coffre Interrupteur de surveillance intérieure
15	10	Unité de commande avec affichage sur le tableau de bord Relais d’isolation des cellules solaires Système de navigation avec unité de commande de lecteur CD Unité de commande de mémoire des rétroviseurs Récepteur radio auxiliaire commandé par radio
16	5	Capteur d’angle de braquage
17	10	Unité de commande de surveillance de la pression des pneus Unité de commande de suspension auto-nivelante Interrupteur de radio bidirectionnelle Unité de commande d’aide au stationnement
18	10	Ampoule principale, droite Phare avec feux de croisement – feu d’avertissement
19	10	Ampoule principale, gauche
20	15	Ampoule de feux de croisement, droite Moteur de contrôle de la portée des phares, droit
21	15	Ampoule de feux de croisement, gauche Moteur de contrôle de la portée des phares, gauche

22	5	Ampoule latérale, droite Ampoule arrière, droite
23	5	Ampoule latérale, gauche Ampoule arrière, gauche
24	25	Système de pulvérisation automatique / relais d’essuie-glace Commande d’essuie-glace avec intervalle
25	30	Régulateur et affichage de la climatisation/climatisation Relais d’isolation des cellules solaires Ventilateur d’air frais Relais d’embrayage magnétique Relais de chauffage auxiliaire
26	30	Régulateur et affichage de la climatisation/climatisation Interrupteur de lunette arrière chauffante
27	15	Volant chauffant Moteur d’essuie-glace arrière
28	20	Pompe à carburant (pompe d’alimentation) Unité de commande de la pompe à carburant Relais de la pompe à carburant
29	30 20	Bobine d’allumage avec étage de sortie (code moteur BAS) Appareil de commande Motronic (code moteur BAS) Étage de sortie de la bobine d’allumage avec étage de sortie Appareil de commande Motronic Vannes de régulation de la distribution de l’arbre à cames
30	20	Régulateur de réglage du toit ouvrant
31	15	Inhibiteur de démarrage et relais de feu de recul Interrupteur des feux de détresse Interrupteur des feux de recul Diagnostic de connexion Interrupteur multifonction Relais de temporisation de coupure de l’allumage Unité de commande de transmission automatique
32	20	Injecteurs Interrupteur du système de régulateur de vitesse
33	15	Allume-cigare Allume-cigare, arrière
34	15	Relais de pompe à air secondaire Électrovannes Vanne d’admission d’air secondaire Vanne de retour d’air du turbocompresseur Instruments de mesure d’air Chauffage pour sondes lambda Vanne de commutation du collecteur
35	30	Attelage de remorque
36	15	Interrupteur des feux de brouillard avant et arrière
37	20	Radio Amplificateur avec subwoofer Unité de commande de sélection d’antennes Régulateur d’électronique de direction, navigation Tuner de navigation/TV Interface de navigation Lecteur de carte à puce
38	20	Unité de commande centrale avec verrouillage
39	15	Interrupteur des feux de détresse
40	25	Relais de klaxon à deux tons
41	25	Relais pour électrovannes ABS (tous les modèles routiers)
42	25	Unité de commande ABS
43	5	Radio Régulateur d’électronique de direction, navigation
44	30	Relais de chauffage auxiliaire Relais d’isolation des cellules solaires 2 Régulateur de siège chauffant conducteur Régulateur de siège chauffant passager avant Interrupteur de siège arrière chauffant gauche avec régulateur Interrupteur de siège arrière chauffant droit avec régulateur

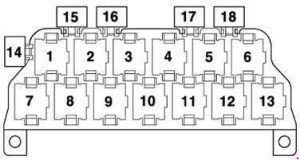

Support de relais à 13 points, derrière la boîte à gants du conducteur

Numéro	Description
1	Relais deux tons (télématique – USA) – J4
2	Relais alternatif pour l’allumage – J442 Unité de commande du système d’alarme (taxi) – J85 Relais de sirène (véhicules de police) – J408 Relais du système d’alarme, commutation des feux (véhicules spéciaux) – J549
3	Relais d’isolation des cellules solaires – J309 Unité de commande du système d’alarme (taxi) – J85 Relais de sirène (véhicules de police) – J408 Relais du système d’alarme 2, faisceau principal de clignotement (véhicules spéciaux) – J461
4	Relais avec inhibiteur de démarrage – J207 Inhibiteur de démarrage et relais de feu de recul – J226
5	Relais d’embrayage magnétique – J44 Relais de chauffage auxiliaire – J8
6	Relais de feu de brouillard – J5 Relais de pompe à carburant (TDI) – J17
7	Groupe de commande multifonction du volant – J453
8	Groupe de commande multifonction du volant – J453
9	Dispositif de surveillance des ampoules – J123
10	Dispositif de surveillance des ampoules – J123
11	Rétroviseur extérieur rabattable unité de commande du système – J351
12	Rétroviseur extérieur rabattable unité de commande du système – J351
13	Unité de commande Servotronic – J236
14	Fusible du taximètre – S182 Fusible E (véhicules de police) – S201 Fusible du relais de pompe hydraulique (tous les modèles routiers) – S279
15	Non utilisé
16	Fusible du système d’alarme (taxi) – S57 Fusible B (véhicules de police) – S202
17	Taximètre et fusible du système d’alarme (taxi) – S183 Fusible C (véhicules de police) – S203 Fusible du système d’intercommunication (véhicules spéciaux) – S253 Fusible anti-brouillard (feux de jour – Canada) – S28
18	Installé dans n’importe quel espace libre Alternateur pour l’allumage – J442 (véhicules spéciaux) Système d’alarme II unité de commande – J430 (taxi) Relais laser pour le système d’alarme des phares principaux – J182 (véhicules de police) Relais d’isolation des cellules solaires – J309 (taxi)

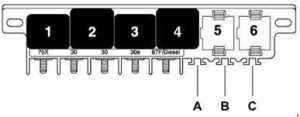

Microcentrale du système électrique, derrière la boîte à gants du conducteur

Numéro	Fonction
1	Relais deux tons – J4
2	Relais de décharge des contacts X – J59
3	Relais de pompes hydrauliques de transmission à faible débit (modèles allroad) – J555
4	Relais de pompe à carburant (moteurs essence) – J17 Relais de bougie de préchauffage (moteurs diesel) – J52
5	Pause automatique / relais avec interrupteur – J31
6	Pause automatique / relais avec interrupteur – J31
A	Fusible avec régulation de la colonne de direction – S275
B	Fusible de suspension arrière – S100
C	Système d’alarme 2 fusibles (taxi) – S181 Fusible C (véhicules de police) – S204 Fusible pour le déverrouillage d’urgence du capot arrière (véhicules spéciaux) – S195 Fusible du volant multifonction (bleu) – S326, introduit progressivement à partir du 05.02

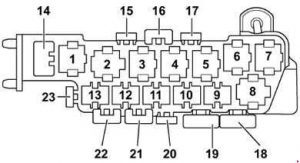

Support de relais à 8 points, derrière l’espace passager du conducteur, derrière l’unité électrique microcentrale

Numéro	Description
1	Relais pour électrovannes – ABS avec ESP – J106
2	Relais de vitesse du ventilateur de chauffage – J101
3	Relais de ventilateur de chauffage – J26 Relais de circulation du liquide de refroidissement – J151
4	Relais de fonctionnement du ventilateur de chauffage – J138
5	Non utilisé
6	Relais de nivellement automatique du compresseur de suspension (modèles allroad) – J403
7	Relais de pompe de retour – ABS avec ESP – J105
8	Relais de vanne de coupure du liquide de refroidissement – J541
14	Thermorégulation du siège, fusible thermique côté conducteur (modèles tout-terrain) – S44
15	Fusible pour prise 12 V – S184
16	Fusible thermique électrique du pare-brise avant – S37
17	Fusible thermique électrique de la lunette arrière – S43
18	Fusible de l’unité de commande ABS – S123
19	Fusible du ventilateur de chauffage – S42
20	Fusible du groupe de commande du ventilateur de chauffage – S142
21	Fusible thermique avec régulation de siège, côté conducteur – S44 Fusible du ventilateur de radiateur (modèles allroad) – S42
22	Fusible de nivellement automatique de la suspension – S110
24	Fusible thermique avec régulation de siège, côté passager avant – S80

Support de relais, côté conducteur, derrière le panneau de commande dans le support central

Numéro	Description
1	Relais de faible énergie thermique – J359 Relais de servorégulateur de frein – J569
2	Relais de chauffage auxiliaire – J8 Relais d’isolation des cellules solaires 2 – J354
3	Relais de haute énergie thermique – J360
A	Non utilisé
B	Non utilisé
C	Fusible de chauffage additionnel 2 – S143 Fusible du relais de pompe hydraulique (servofrein) – S279 Fusible de pompe à carburant – S81 (modèles RS6 ; véhicules avec conduite à gauche)
D	Fusible de chauffage additionnel – S109 Fusible de pompe à carburant – S81 (modèles RS6 ; véhicules avec conduite à droite)

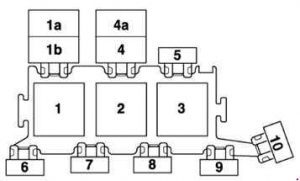

Support de relais à 3 points dans la boîte à fusibles, chambre d’expansion

Numéro	Description
1	Relais de pompe à air secondaire – J299 (modèles RS6)
1a	Relais de ventilateur de radiateur (modèles allroad) – J26
1b	Relais de circulation de liquide de refroidissement (modèles allroad) – J151 Relais de pompe de refroidissement additionnel – J496
2	Relais de pompe à air secondaire – J299
3	Relais d’alimentation Motronic (moteurs essence) – J271 Relais du système d’injection directe diesel (moteurs diesel) – J322 Relais de temporisation de coupure de l’allumage (transmission automatique 01J) – J64
4	Relais de pompe de refroidissement de carburant – J445 Relais de circulation de liquide de refroidissement – J151 (modèles RS6)
4a	Non utilisé
5	Fusible de l’unité de commande moteur – S102 Fusible de l’électronique moteur (tous les modèles routiers) – S282
6	Non utilisé (véhicules avec conduite à gauche) Fusible 2 pour bougies de préchauffage – moteur, V6 TDI, V8 TDI – S125 Fusible pour bougies de préchauffage – moteur, 4 cylindres – S39 Fusible du ventilateur de radiateur (modèles allroad) – S94
7	Fusible pour bougies de préchauffage – moteur, V6 TDI, V8 TDI – S39 Fusible de pompe à air secondaire (moteurs essence) – S130 Fusible de chauffage additionnel – S62 (véhicules avec conduite à droite) jusqu’à l’année modèle 2000 Non utilisé (véhicules avec conduite à droite)
8	Fusible de chauffage additionnel – S62 (véhicules avec conduite à gauche) jusqu’à l’année modèle 2000 Non utilisé (véhicules avec conduite à gauche)
9	Fusible 2 pour bougies de préchauffage – moteur, V6 TDI, V8 TDI – S125 Fusible pour bougies de préchauffage – moteur, 4 cylindres – S39 Fusible du ventilateur de radiateur (modèles allroad) – S94 Fusible de pompe de liquide de refroidissement (modèles RS6) – S78 Non utilisé (véhicules avec conduite à droite)
10	Fusible pour le refroidissement du carburant – S262 Fusible -1- (15) (transmission automatique 01J) – S199 Fusible du groupe de commande du ventilateur de radiateur (tous les modèles routiers) – S142 Non utilisé (véhicules avec conduite à droite)

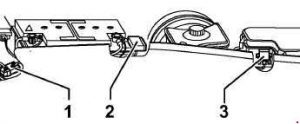

Fusible dans la chambre d’expansion

Numéro	Description
1	Fusible -1- (30) (concerne uniquement V8) – S204
2	Fusible -2- (30) – S205
3	Fusible de chauffage additionnel – S62

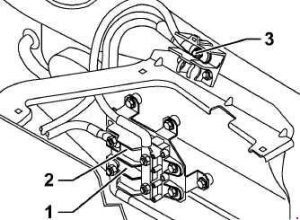

Fusible dans la chambre d’expansion (modèles RS6)

Numéro	Fonction
1	Fusible -2- (30) – S205
2	Fusible -1- (30) – S204
3	Connexion par vis de batterie
