Suzuki Cultus a Swift (1989-1994) – Boîte à fusibles
Schéma des fusibles et relais – Suzuki Cultus et Swift
S’applique aux véhicules fabriqués entre :
1989, 1990, 1991, 1992, 1993, 1994.

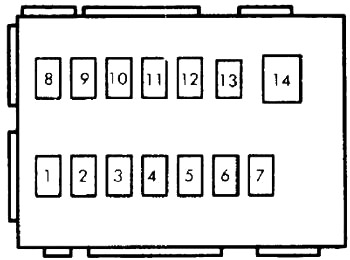

Schéma de la boîte à fusibles dans l’habitacle
| Numéro | Ampérage [A] | Description |
|---|---|---|
| 1 | 10 | Phare gauche et clignotant |
| 2 | 10 | Phare droit |
| 3 | 15 | Éclairage passager, éclairage de plaque d’immatriculation, feux avant et arrière, éclairage du tableau de bord |
| 4 | 15 | Phare antibrouillard avant |
| 5 | 15 | Circuit d’avertissement et klaxon |
| 6 | 20 | Système d’allumage et indicateurs, feux d’avertissement |
| 7 | 20 | Moteur de ventilateur de chauffage, circuit de climatisation |
| 8 | 15 | Feux de freinage |
| 9 | 15 | Allume-cigare et radio |
| 10 | 10 | Feu de recul |
| 11 | 15 | Dégivrage arrière |
| 12 | 15 | Essuie-glace/pulseur avant et arrière |
| 13 | Interrupteur | |
| 14 | Signal de démarrage | |
Schéma de la boîte à fusibles dans le compartiment moteur
| Numéro | Ampérage [A] | Description |
|---|---|---|
| A | 60 | Principal |
| B | 40 | De base |
| C | 30 | De base |
| D | 30 | Climatisation |
| E | 15 | Injection électronique de carburant |
| F | 15 | Climatisation |
À propos des Suzuki Cultus et Swift (1989-1994)
Les Suzuki Cultus et Swift des années 1989 à 1994 sont des voitures compactes qui ont gagné en popularité grâce à leur fiabilité et leur économie de carburant. Ces modèles étaient disponibles avec diverses motorisations, y compris des moteurs à essence d’une cylindrée de 1.0 à 1.6 litre. Leur design était simple mais fonctionnel, ce qui a contribué à leur popularité auprès des conducteurs à la recherche d’un véhicule pratique et économique. L’intérieur a été conçu en mettant l’accent sur le confort et la fonctionnalité, ce qui en fait un choix idéal pour les trajets urbains et périurbains.
Schéma de la boîte à fusibles Suzuki Cultus et Swift
Cette page présente le schéma de la boîte à fusibles pour les modèles Suzuki Cultus et Swift des années 1989 à 1994. La boîte à fusibles est généralement située sous le tableau de bord ou dans le compartiment moteur. Le schéma indique les numéros des fusibles, leur ampérage et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement du même ampérage afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé de la protection des circuits électriques du véhicule, il est donc important de connaître sa disposition et sa fonction.
