Renault Vel Satis (2001-2009) – boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Renault Vel Satis (2001–2009), des informations sur l’emplacement des panneaux de fusibles dans la voiture et l’affectation de chaque fusible (disposition des fusibles).

Renault Vel Satis (2001-2009) – schéma des fusibles

Année de production : 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009

Le fusible de l’allume-cigare (prise de courant) de la Renault Vel Satis est le fusible F24 dans la boîte à fusibles du tableau de bord.

Boîte à fusibles du tableau de bord

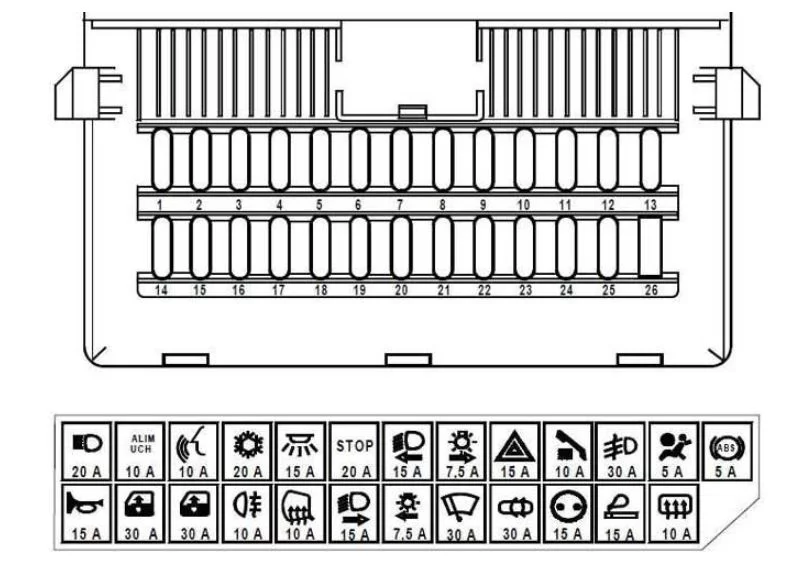

Schéma de la boîte à fusibles du tableau de bord de la Renault Vel Satis.
Renault Vel Satis – schéma des fusibles – tableau de bord
Amp [A] Description
F1 20 Appel de phares
F2 10 Alimentation du module combiné dans l’habitacle ;

Lecteur de carte ;

Frein de stationnement électrique.

F3 10 Synthétiseur vocal ;

Ordinateur de lampe à décharge ;

Tableau de bord ;

Buses chauffantes ;

Molette de réglage des phares ;

Contrôle automatique du limiteur

de vitesse.

F4 20 Feux arrière ;

Chauffage et ventilation ;

Aide au stationnement ;

Alarme + signal d’alimentation après contact ;

Interrupteur d’éclairage ;

Capteur de pluie ;

Relais de pare-brise chauffant ;

Compresseur de climatisation ;

Signal de moteur d’essuie-glace ;

Rétroviseur à atténuation automatique.

F5 15 Éclairage temporisé de l’habitacle ;

Ordinateur de ceintures de sécurité,

F6 20 Feux stop ;

Poignée d’essuie-glace ;

Prise de diagnostic ;

Affichage du capteur de pression des pneus ;

Témoin de verrouillage enfant ;

Témoin de verrouillage électrique arrière ;

Éclairage de l’interrupteur de lève-vitre électrique ;

Interrupteur de régulateur de vitesse.

F7 15 Feu de croisement gauche ;

Ordinateur de lampe à décharge ;

Moteur de réglage du faisceau lumineux.

F8 15 Feux droits
F9 15 Feux et indicateurs d’avertissement
F10 10 Système de communication ;

Radio ;

Relais de sièges ;

Ordinateur de mémoire de siège.

F11 30 Synthétiseur vocal ;

Tableau de bord ;

Feux de brouillard avant ;

Serrures électriques de porte arrière ;

Climatisation.

F12 5 Airbags et prétensionneurs
Leggere  Renault Twingo II (2007-2014) – batteries
F13 5 Ordinateur ABS ;

Distribution électronique de freinage.

F14 15 Klaxon
F15 30 Lève-vitre électrique avant

côté conducteur ;

Rétroviseurs extérieurs électriques ;

Module de multiplexage pour lève-vitres électriques.

F 16 30 Lève-vitre électrique avant

côté passager ;

Unité de multiplexage pour lève-vitres électriques.

F17 10 Feux de brouillard arrière
F18 10 Rétroviseurs extérieurs chauffants
F19 15 Phare de croisement droit
F20 7,5 Feux de position gauches ;

Éclairage réduit et boîte à gants ;

Éclairage de plaque d’immatriculation ;

Éclairage de l’allume-cigare arrière et des cendriers ;

Éclairage de l’interrupteur sauf

portes et feux de détresse ;

Éclairage du témoin de frein de stationnement.

F21 30 Essuie-glace de lunette arrière
F22 30 Verrouillage centralisé
F23 15 Allume-cigare arrière ;

Téléphone ;

F24 15 Allume-cigare
F25 10 Verrouillage du volant ;

Relais de lunette arrière chauffante.

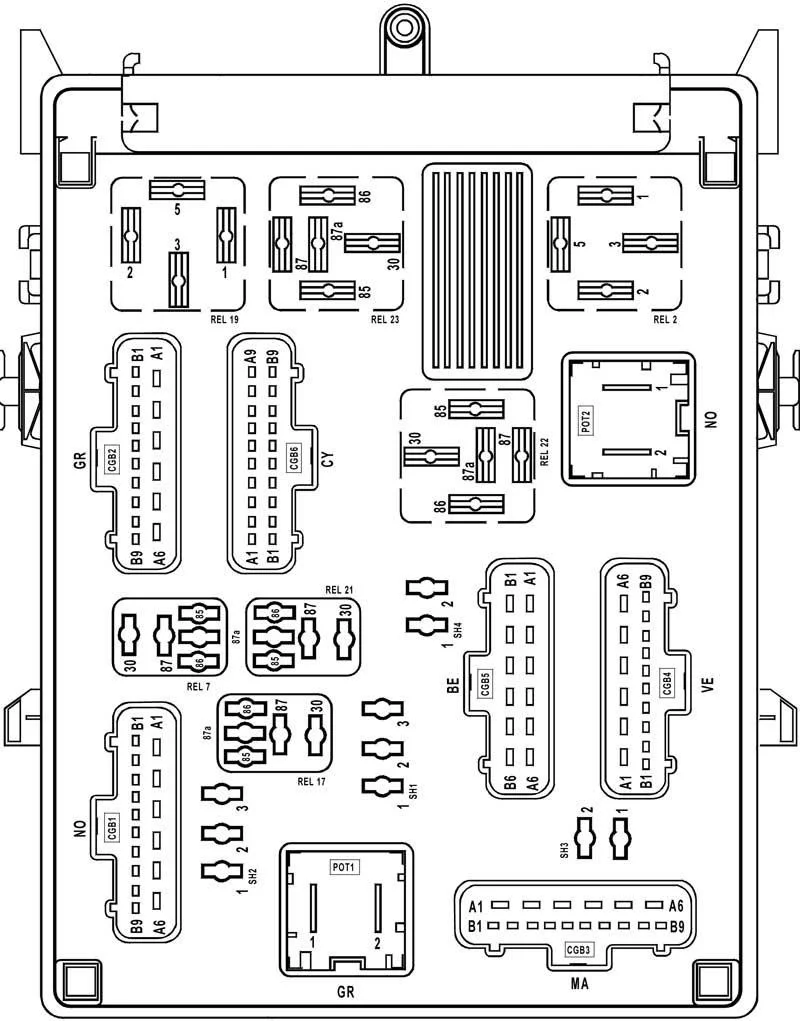

Emplacement du relais de lunette arrière chauffante dans la boîte à fusibles.
Renault Vel Satis – schéma des fusibles – tableau de bord
Description
RELAIS
REL 2 Lunette arrière chauffante
REL 7 Feux de brouillard avant
REL 9 Essuie-glaces
REL 10 Essuie-glaces
REL 11 Essuie-glace arrière avec feux de recul
REL 12 Verrouillage centralisé
REL 13 Verrouillage centralisé
REL 18 Éclairage temporisé de l’habitacle
REL 19 Alimentation des accessoires
REL 21 Verrouillage du démarreur
REL 22 Ordinateur / + après contact
REL 23 Accessoires, radio.

Lève-vitres électriques arrière

Dérivation
SH 1 Lève-vitres électriques arrière
SH 2 Lève-vitres électriques avant
SH 3 Feux de jour (feux de croisement)
SH 4 Feux de jour (clignotants)

Console centrale

Le fusible de déconnexion pour l’appareil se trouve dans la console centrale, sous le couvercle de l’accoudoir.

Fusible de déconnexion de l'appareil sous l'accoudoir de la console centrale.

Renault Vel Satis – schéma des fusibles – console centrale
Amp [A] Description
F50 20 Fusible de déconnexion de l’appareil :

Connecteur de diagnostic ;

Radio ;

Contrôleur de climatisation ;

Ordinateur de mémoire de siège ;

Affichage de l’heure/température extérieure/radio ;

Ordinateur de navigation ;

Ordinateur de pression des pneus ;

Module de communication central ;

Connexion à l’alarme ;

Mémoire de siège.

Leggere  Renault Captur (depuis 2013) – batterie

Au-dessus de l’UCH

Cette boîte à fusibles est située dans l’habitacle au-dessus du groupe combiné dans l’habitacle côté conducteur.

Boîte à fusibles située au-dessus de l'UCH côté conducteur.

Renault Vel Satis – schéma des fusibles – au-dessus du groupe combiné dans l’habitacle
Amp [A] Description
F26 30 Prise pour remorque
F27 30 Panoramique
F28 30 Lève-vitre électrique arrière côté gauche
F29 30 Lève-vitre électrique arrière côté droit
F30 5 Capteur d’angle de braquage du volant
F31
Relais
R19 Lève-vitre électrique
