BMW X4 G02 (2018-2021…) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la BMW X4 (G02) 2018-2021…, vous obtiendrez des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
BMW X4 G02 – schéma de la boîte à fusibles
Année de production : 2018, 2019, 2020, 2021.
Les fusibles de l’allume-cigare (prise de courant) de la BMW X4 G02 sont les fusibles F46, F47, F273, F284 dans la boîte à fusibles.

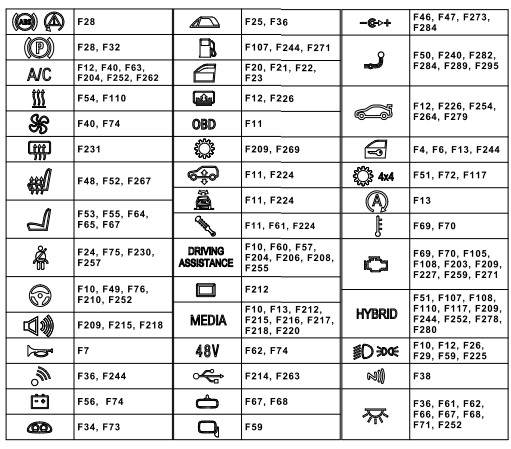

Affectation des fusibles et symboles
Les boîtes à fusibles de la BMW X4 G02 sont situées dans le compartiment de chargement et dans l’habitacle. Les numéros de fusibles sont liés à la signification du fusible.
Vérifier la signification des symboles BMW
Ampérages
- BDC
- Boîte à fusibles avant droite
- Boîte à fusibles avant gauche
- Boîte à fusibles arrière

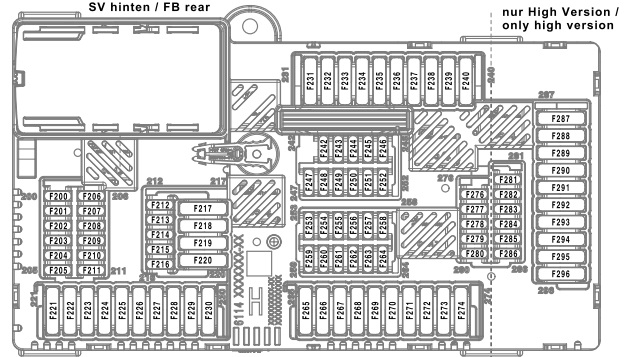

Boîte à fusibles arrière

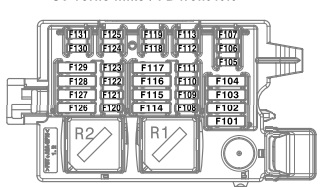

Boîte avant gauche

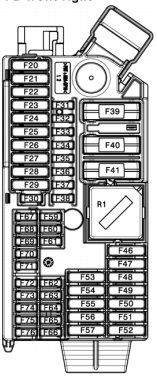

Boîte avant droite
Contrôleur Body Domain Controller
BDC
Signification des symboles de fusibles BMW
La liste sera régulièrement mise à jour. Si vous avez des suggestions, laissez un commentaire ou envoyez un e-mail !
| Numéro | Symbole | Description |
| 1 |  |
ABS (système anti-blocage des roues au freinage), DSC (contrôle dynamique de la stabilité) |
| 2 |  |
Module de contrôle de la fonction de la colonne de direction |
| 3 |  |
Module de remorque, attelage |
| 4 |  |
Affichage tête haute (HUD) |
| 5 |  |
Système START-STOP |
| 6 |  |
Rétroviseurs électriques |
| 7 |  |
Suspension pneumatique |
| 8 |  |
Boîte de vitesses ; DSC – contrôle dynamique de la stabilité ;
SMG – boîte de vitesses manuelle séquentielle. |
| 9 |  |
Phares ; Capteur de pluie ;
Capteur de lumière ; Contrôle électronique de la hauteur de caisse. |
| 10 |  |
Module d’éclairage |
| 11 |  |
Changeur de CD ; Module Can Gateway. |
| 12 |  |
Alarme |
| 13 |   |
Capteurs de stationnement / Home link (ouvre-porte de garage) |
| 14 |  |
Ventilateur électrique |
| 15 |  |
Klaxon |
| 16 |  |
Module de porte ; Fermeture automatique silencieuse. |
| 17 |  |
Vitres électriques |
| 18 |  |
Sièges chauffants |
| 19 |  |
Réglage des sièges |
| 20 |  |
Ceintures de sécurité |
| 21 |  |
OBD |
| 22 |  |
Chauffage ;Chauffage indépendant pour l’arrêt.
Chauffage du pare-brise. |
| 23 |  |
Régulateur de vitesse |
| 24 |  |
Relais d’essuie-glace arrière |
| 25 |  |
Dégivrage de la lunette arrière (chauffage de la lunette arrière) |
| 26 |  |
Chauffage du liquide de lave-glace |
| 27 |  |
Ventilateur |
| 28 |  |
Lumières intérieures |
| 29 |  |
Tableau de bord ; Odomètre |
| 30 |   |
Système de climatisation |
| 31 | DDE | Électronique numérique Diesel (DDE) |
| 32 |  |
Relais de pompe à carburant ; Contrôle de la pompe à carburant. |
| 33 |  |
DME – Électronique numérique du moteur ; Module de tension intégré – IVM. |
| 34 |  |
BDC (Contrôleur Body Domain Controller) |
| 35 |  |
Amplificateur HiFi ; Tuner TV ;
Module vidéo. Radio (?). |
| 36 |  |
Contrôle de la pression des pneus RDV |
| 37 |  |
Lave-glace avant |
| 38 |  |
Système de lave-phares |
| 39 |  |
Toit ouvrant ; Toit panoramique ;
Module supérieur du cabriolet. |
| 40 |  |
Téléphone |
| 41 |  |
Module supérieur du cabriolet ; Relais du cabriolet. |
| 42 |  |
Allume-cigare avant et arrière ; Prise 12V ;
Prise de charge du compartiment (12V). |
| 43 |  |
Frein de stationnement |
| 44 |  |
Verrouillage du coffre (hayon arrière) ; Fermeture automatique du hayon arrière. |
| 45 |  |
Pare-soleil électriques arrière (pour BMW F60 M5) |
| 46 |  |
Système de propulsion dynamique |
| 47 |  |
Transmission intégrale |
| 48 |  |
SYSTÈME START-STOP |
| 49 |  |
Assistant de direction |
| 50 |  |
Système hybride |
| 51 |  |
Système audio |
| 52 |  |
Rétroviseur électrochrome |
| 53 |  |
Relais du compresseur d’amortisseur pneumatique |

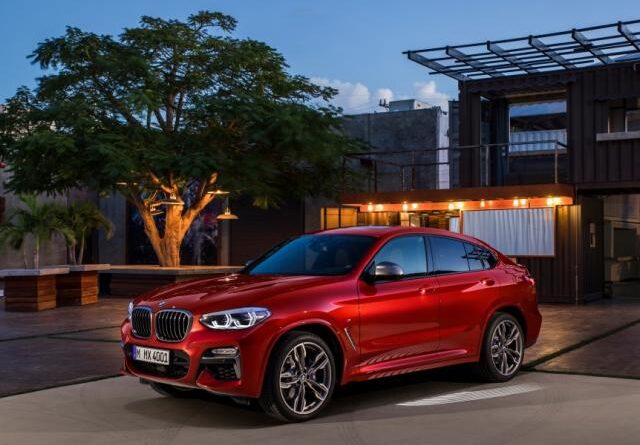

À propos de la BMW X4 G02 (2018-2021…)
La BMW X4 G02, produite depuis 2018, est un SUV de luxe qui combine un design sportif avec une grande praticité. Ce modèle est réputé pour ses caractéristiques de conduite dynamiques et ses technologies modernes. La BMW X4 G02 offre diverses options de motorisation, y compris des variantes essence et diesel, qui offrent performance et efficacité. L’intérieur du véhicule est équipé des dernières technologies, telles qu’un cockpit numérique et des systèmes d’assistance à la conduite avancés, garantissant confort et sécurité sur la route.
Schéma de la boîte à fusibles BMW X4 G02
Cette page présente le schéma de la boîte à fusibles de la BMW X4 G02, indispensable pour l’identification et le remplacement des fusibles. Les emplacements typiques de la boîte à fusibles dans ce modèle incluent le compartiment moteur et l’intérieur du véhicule, notamment dans la zone du tableau de bord. Les schémas contiennent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le bon fonctionnement du véhicule et son entretien correct est essentiel pour la sécurité et la fiabilité.
