Abarth Punto Evo (2010-2012) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Abarth Punto Evo 2010-2012, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Abarth Punto Evo (2010-2012) – schéma des fusibles
Année de production : 2010, 2011, 2012.
Le fusible de l’allume-cigare (prise de courant) de l’Abarth Punto Evo (2010-2012) est le fusible 86 du boîtier de fusibles du compartiment moteur.
Emplacement des fusibles
Les fusibles sont regroupés en trois unités de contrôle : sur le tableau de bord, dans le compartiment moteur et sur le côté gauche du coffre.

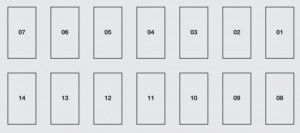

Boîtier de fusibles du tableau de bord
| Description | Numéro | Amp [A] |
| Phare de croisement droit | 1 | 7,5 |
| Commande des phares ;
Régulateur d’orientation des phares. |
8 | 7,5 |
| Alimentation INT/A pour les bobines des interrupteurs dans le
schéma des fusibles du moteur et les bobines des interrupteurs des relais sur l’unité de commande du calculateur de carrosserie. |
13 | 5 |
| Éclairage intérieur ;
Éclairage du coffre ; Éclairage de l’habitacle. |
2 | 5 |
| Alimentation et batterie pour le diagnostic EOBD ;
Climatisation automatique ; Alarme ; Radio ; Unité de commande Blue & Me™. |
5 | 10 |
| Alimentation INT pour le tableau de bord ;
Interrupteur de pédale de frein (contact NO) ; Troisième feu stop. |
11 | 5 |
| Moteurs de verrouillage des portes ;
Moteurs d’activation du verrouillage mort ; Moteurs de déverrouillage du coffre. |
4 | 20 |
| Pompe d’essuie-glace avant et arrière | 6 | 20 |
| Moteur de vitre avant côté conducteur | 14 | 20 |
| Moteur de lève-vitre électrique avant
côté passager |
7 | 20 |
| Alimentation INT pour les voyants du tableau de bord ;
Unité de commande de pression des pneus TMPS ; Mouvement électrique des rétroviseurs latéraux ; Unité de commande du toit ouvrant ; Prise du système d’infodivertissement my-port ; Rétroviseur électrochrome. |
12 | 5 |
| Tableau de bord | 3 | 5 |
| Alimentation INT pour l’interrupteur de pédale de frein
(contact normalement ouvert), interrupteur de pédale d’embrayage, groupe de chauffage de l’habitacle, unité de commande Blue & Me™, câblage du système audio, unité de commande du régulateur de tension, feu de recul sur le pare-chocs, capteur d’assistance au freinage, bobines d’interrupteur de relais dans le schéma des fusibles du compartiment moteur |
10 | 7,5 |

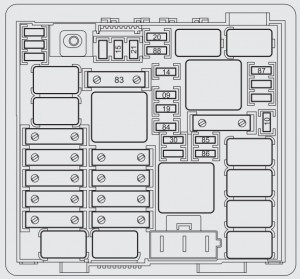

Schéma des fusibles du compartiment moteur
| Description | Numéro | Amp [A] |
| Système audio Hi-Fi avec unité de commande et
subwoofer. |
09 | 20 |
| Klaxon | 10 | 10 |
| Phare de route gauche ;
Phare de route droit. |
14 | 15 |
| Compresseur de climatisation | 19 | 7,5 |
| Lunette arrière chauffante | 20 | 30 |
| Pompe à carburant dans le réservoir | 21 | 15 |
| Phare antibrouillard gauche ;
Phare antibrouillard droit. |
30 | 15 |
| Prise (prête à l’emploi) | 85 | – |
| Prise dans l’habitacle ;
Allume-cigare. |
86 | 15 |
| Capteur d’état de charge de la batterie | 87 | 5 |
| Dégivreur de rétroviseur côté conducteur ;
Dégivreur de rétroviseur côté passager. |
88 | 7,5 |

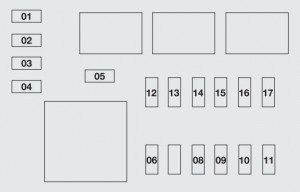

Schéma des fusibles du coffre
| Description | Numéro | Amp [A] |
| Système d’ouverture du toit ouvrant | 17 | 20 |
| Unité de commande de gestion
du système d’alarme. |
14 | 7,5 |
| Libre | 01 | – |
| Libre | 03 | – |
| Libre | 04 | 10 |
| Libre | 15 | – |
| Libre | 16 | – |
| Libre | 08 | 10 |
| Libre | 07 | – |
| Prise de démarrage | 05 | 15 |
| Vitres électriques (moteur, commande)
dans la porte gauche. |
11 | 20 |
| Unité de commande TPMS
(système de surveillance de la pression des pneus) |
13 | 5 |
| Libre | 09 | 10 |
| Libre | 06 | – |
| Libre | 02 | – |
