Volkswagen Polo III 6N2/1 (1994-2001) – Boîte à fusibles

Dans cet article, vous trouverez des schémas de la boîte à fusibles de la Volkswagen Polo III 6N/6N2 (1994–2001), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.

Volkswagen Polo III 6N2 – schéma de la boîte à fusibles

Année de production : 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.

Le fusible de l’allume-cigare (prise de courant) de la Volkswagen Polo III 6N2 (1994-2001) est le fusible 22 ou 46, selon le type de boîte à fusibles.

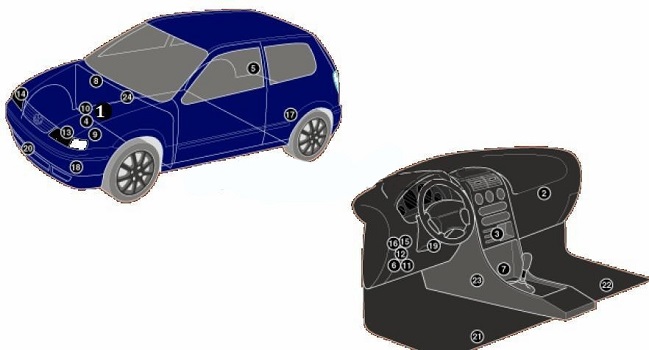

Emplacement des unités de commande

Description

1	Unité de commande électronique ABS
2	Résistance du moteur de ventilateur de chauffage et de climatisation – dans le bloc de chauffage
3	Unité de commande de climatisation/radiateur
4	Batterie
5	Unité de commande de verrouillage centralisé – côté droit du coffre
6	Connecteur de diagnostic (DLC) -> 08/99
7	Connecteur de diagnostic (DLC) -09/99> – derrière la boîte à gants
8	Unité de commande moteur – sur le résonateur du système d’admission
9	Unité de commande du moteur de ventilateur de refroidissement
10	Boîte à fusibles de relais, compartiment moteur
11	Boîte à fusibles de relais, tableau de bord 1
12	Boîte à fusibles de relais, tableau de bord 2

13	Contrôleur de phares au xénon (gauche)
14	Contrôleur de phares au xénon (droite)
15	Contrôleur de bougies de préchauffage – près de la boîte à fusibles, relais du tableau de bord 2
16	Relais de bougies de préchauffage – près de la boîte à fusibles, relais du tableau de bord 2
17	Unité de commande d’angle de phares – côté gauche du coffre
18	Avertisseur sonore – derrière le pare-chocs
19	Unité de commande électronique d’immobilisation
20	Capteur de température extérieure
21	Contrôleur de chauffage de siège conducteur – sous le siège
22	Contrôleur de chauffage de siège passager – sous le siège
23	Unité de commande électronique SRS
24	Unité de commande électronique de transmission – sur le résonateur du système d’admission

Habitacle

Situé sous le tableau de bord côté conducteur et protégé par un couvercle.

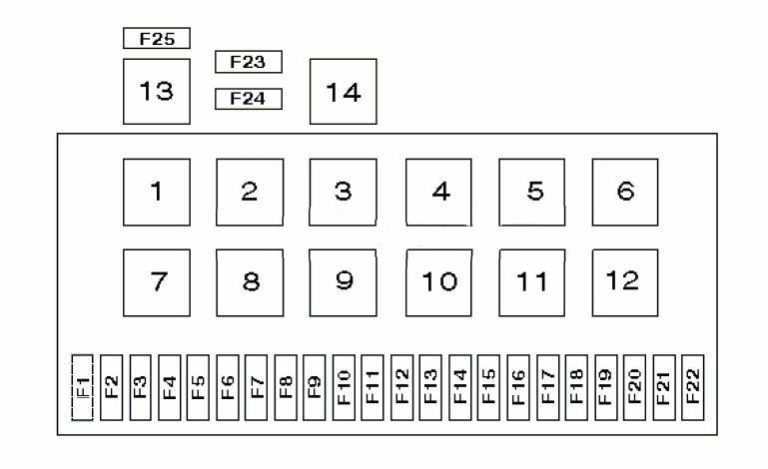

Type 1

Description

1	Relais d’embrayage électromagnétique du compresseur de climatisation
2	Relais d’essuie-glace arrière
3
4	Relais de circuits auxiliaires d’allumage
5
6	Active le relais de signal d’interruption
7	Relais de pompe de lave-phares
8	Relais d’action intermittente du nettoyant pour essuie-glaces de pare-brise
9	Signal sonore pour clignotants activés à gauche
10	Jonction (feu de brouillard arrière)
11	Jonction (signal sonore)
12	Relais de pompe à carburant
13	Relais de bougie d’allumage
14	Relais de réchauffeur de collecteur d’admission
F1	(10A) Phare gauche – feux de route ; Réglage de l’angle des phares – gauche.
F2	(10A) Phare droit – feux de route ; Réglage de l’angle des phares – droit.
F3	(10A) Éclairage de plaque d’immatriculation
F4	(15A) Essuie-glace arrière
F5	(15A) Essuie-glace de pare-brise ; Chauffage de la buse de lave-glace.

F6	(20A) Moteur de ventilateur de chauffage ; Relais de climatisation.
F7	(10A) Feux avant et arrière – droit
F8	(10A) Feux avant et arrière – gauche
F9	(20A) Pare-brise chauffant
F10	(15A) Feu de brouillard arrière
F11	(10A) Phare gauche – feux de route
F12	(10A) Feux de route – phare droit
F13	(10A) Klaxon
F14	(15A) Feux de recul ; Rétroviseurs latéraux.
F15	(10A) Équipement électrique du moteur
F 16	(15A) Tableau de bord
F17	(10A) Allumeur de lampes de signalisation
F18	(20A) Pompe à carburant ; Capteur d’oxygène.
F19	(30A) Relais du moteur de ventilateur de refroidissement
F20	(10A) Feux de freinage
F21	(15A) Éclairage intérieur ; Verrouillage centralisé ; Tableau de bord ; Connecteur de diagnostic.
F22	(10A) Système audio ; Allume-cigare.
F23	(30A) ABS
F24	(30A) ABS
F25	(50A) Bougies de préchauffage

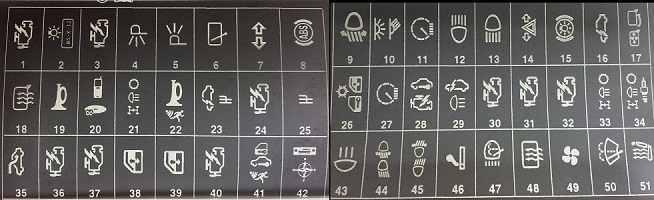

Type 2

Description

1	Chauffage du capteur d’oxygène 10A
2	Lampe de plaque d’immatriculation 5A
3	Injecteur de carburant 10A
4	5A Feu de position gauche
5	5A Feu de position droit
6	15A Essuie-glace arrière
7	Clignotants 7,5 A
8	5A ABS avec EDL/ESP
9	Contrôle de l’angle des phares 5A
10	Éclairage intérieur 7,5A ; Éclairage de la boîte à gants ; Éclairage du miroir de courtoisie.
11	Connecteur de diagnostic 5A ; Climatisation.
12	10A Phare droit
13	10A Phare gauche
14	10A Feu de détresse
15	10A Feux de freinage
16	5A Interrupteur d’allumage, interrupteur
17	–
18	Rétroviseurs chauffants 5A
19	Signal 15A
20	10A Télématique
21	5A Unité de commande électronique de transmission
22	Système d’alarme 15A
23	5A EGR ; Débitmètre massique d’air ; Relais de chauffage auxiliaire ; Relais de bougie de préchauffage.
24	Interrupteur de pédale d’embrayage 5A (Diesel)
25	5A Interrupteur de niveau de sélecteur (transmission automatique)

26	Climatisation 7,5A ; Verrouillage centralisé des portes ; Vitres électriques ; Rétroviseurs chauffants électriques ; Système de navigation
27	5A Tableau de bord
28	Instrument du capteur de tachymètre 5A ; Blocage automatique du moteur.
29	Éclairage de recul 7,5A ; Buses de lave-glace chauffantes ; Réglage des phares.
30	Vanne EGR 5A
31	Contrôle moteur 10A
32	5A Désactivation de l’unité de commande de carburant (Diesel)
33	10A Unité de commande électronique de transmission
34	10A Transformateur d’allumage
35	Toit panoramique 25A
36	Contrôle moteur 15A
37	Contrôle moteur 15A
38	Commandes de vitres électriques 25A
39	Vitres électriques 25A pour passagers
40	Pompe à carburant 15A
41	15A Verrouillage centralisé ; Système d’alarme
42	Radio 15A ; Navigation
43	15A Feux de brouillard avant et arrière
44	15A Correcteur de phare gauche
45	15A Correcteur de phare droit
46	Allume-cigare 15A
47	Lave-phares 20A
48	Pare-brise chauffant 20A
49	25A Moteur de ventilateur chauffant
50	15A Essuie-glaces
51	15A Sièges chauffants

La boîte à fusibles de cette version est située derrière la boîte à fusibles. On peut y trouver :

1. Relais d’alarme
2. Relais d’essuie-glace avant
3. Relais de circuits d’alimentation auxiliaires
4. Relais de pompe à carburant
5. Relais de rétroviseur chauffant

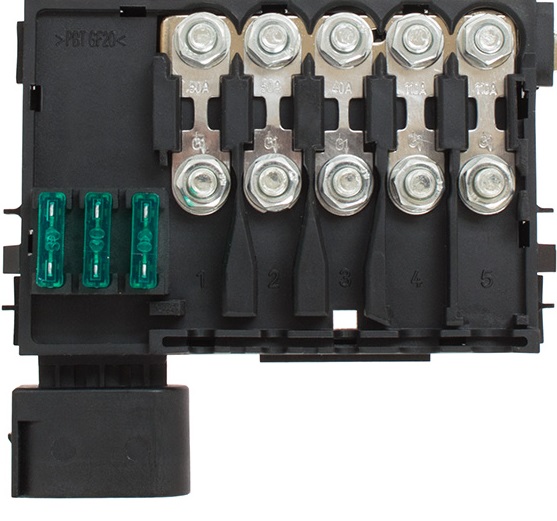

Compartiment moteur

Situé dans le boîtier de la batterie.

Description

1	(110A) Générateur
2	(80A)
3	(50A) Bougies de préchauffage
4	(50A) Diesel : Bougies de préchauffage. (30A) Essence : Chauffage de climatisation.
5	(30A) Système ABS/ESP
6	(30A) Système ABS/ESP
7	(30A) Moteur de ventilateur de refroidissement
8	(20A) Climatisation/radiateur
9	(10A) Climatisation/radiateur
