Mini Cooper R-50 (2001-2006) – boîte à fusibles
Schéma des fusibles et relais – Mini Cooper R-50
Concerne les véhicules fabriqués entre :
2001, 2002, 2003, 2004, 2005, 2006.
Boîte à fusibles dans le compartiment moteur
| Numéro | Description |
|---|---|
| Fonction des relais de la boîte à fusibles dans le compartiment moteur | |
| A | Relais de vitesse/relais d’essuie-glace lent du pare-brise |
| b | Relais d’activation/désactivation de l’essuie-glace du pare-brise |
| C | Relais des phares antibrouillard avant |
| D | Relais de chauffage et de climatisation |
| E | Relais du compresseur de climatisation |
| F | Relais de basse vitesse du ventilateur de refroidissement moteur |
| G | Relais principal DME (K6300) |

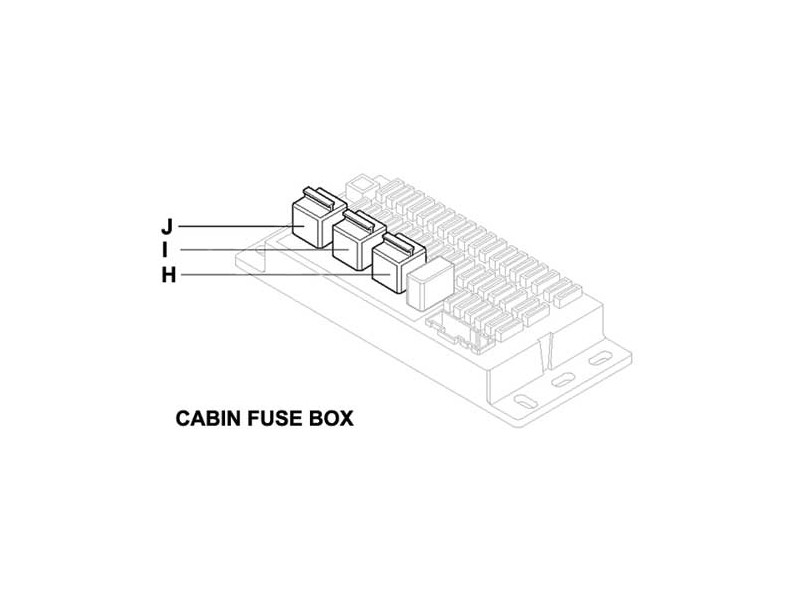

| Fonction des relais de la boîte à fusibles dans l’habitacle | |
| H | Relais des gicleurs de phares |
| I | Chauffage et ventilateur de climatisation |
| J | Relais de la pompe à carburant |
Boîte à fusibles dans l’habitacle
| Numéro | Ampérage [A] | Description |
|---|---|---|
| Numéro | Ampérage [A] | Description |
| F1 | 30A | BC1 (X332 3) Lève-vitre électrique côté gauche |
| F2 | 5A | Capteur d’angle de braquage |
| F3 | 5A | Unité de commande pliable avec horloge numérique/rétroviseur extérieur |
| F4 | 5A | BC1 (X254 27) Alimentation constante |
| F5 | 5A | Unité de commande du tableau de bord/LED (de l’unité de commande de l’antidémarrage électronique) |
| F6 | 5A | Interrupteur de feux de stop/module d’interrupteur d’embrayage/unité de commande de l’antidémarrage électronique EWS |
| F7 | 5A | BC1 (X254 36)/capteur de pluie |
| F8 | 5A | Indicateur/interrupteur de feux de croisement |
| F9 | 5A | Unité de commande du tableau de bord |
| F10 | 5A | Ordinateur de navigation/unité de commande de l’écran de bord/unité de commande de la radio |
| F11 | 5A | K119, relais, pompe de lave-glace arrière/relais K5, pompe de lave-glace avant |
| F12 | 20A | Interrupteur d’allumage pour sièges chauffants |
| F13 | 5A | Interrupteur de feux de recul/interrupteur CVT |
| F14 | 10 A | BC1 (X332 14) Alimentation constante pour les lumières intérieures/pour la lecture |
| F15 | 20A | Unité de commande du module de toit ouvrant |
| F 16 | 30A | BC1/vitre arrière sans antenne ou ondulation 1 avec antenne de vitre arrière via K13/vitre arrière chauffante |
| F17 | 15A | BC1 (X254 43)/moteur d’essuie-glace arrière via 101142 (relais du moteur d’essuie-glace arrière) |
| F18 | 5A | Activation avec capteur Hall et crochet pour passager/système de retenue multisystème (système SRS) |
| F19 | 30A | BC1 (X332 7) Lève-vitres électriques RH |
| F20 | 20A | K96, relais de pompe à carburant 1 |
| Numéro | Ampérage [A] | Description |
|---|---|---|
| F21 | 10 A | Module de commande du tableau de bord |
| F22 | 15A | Unité de commande intégrée moniteur/ordinateur de navigation/boîte à fusibles |
| F23 | 20A | K5 Relais de pompe de lave-glace avant / Relais K119 de pompe de lave-glace arrière |
| F24 | 5A | Unité de commande électronique de l’antidémarrage / klaxon pour le système d’alarme antivol EWS |
| F25 | 30A | Pompe de lave-phares Via K6 |
| F26 | 10 A | Transmission automatique |
| F27 | 15A | Unité de commande radio/changeur de CD/amplificateur |
| F28 | 15A | Suspension hélicoïdale/angle droit/angle gauche Via K2 |
| F29 | 5A | Module de chauffage et de climatisation/ventilateur du capteur de température intérieure |
| F30 | 5A | Quatre instruments |
| F31 | 30A | BC1 Via K4 (X253 23) Chauffage et ventilateur de climatisation |
| F32 | 15A | Allume-cigare avant Via 101151 (partie avant de l’allume-cigare Rela) |
| F33 | 10 A | Unité ABS/ASC/DSC |
| F34 | 10 A | Contrôle électronique numérique du moteur directement et via le relais de commande principal K96 / Eng |
| F35 | 5A | Interrupteur de réglage de rétroviseur/rétroviseur à surface électrochrome/chauffage de pare-brise/rétroviseurs extérieurs |
| F36 | 5A | K416, Relais d’affichage chauffant avant |
| F37 | 20A | BC1 (X332 1) Verrouillage centralisé |
| F38 | – | – |
| F39 | 5A | Alternateur/unité de commande du système de direction électrique/pompe hydraulique |
| F40 | 5A | Module de commande du tableau de bord/panneau d’interrupteurs/capteur d’angle de braquage |
| F41 | 5A | Unité de commande de distance de stationnement/alimentation pour K69923, relais du module de commande du ventilateur/pompe de direction du ventilateur |
| F42 | – | – |
