JCB 2CX – Boîte à fusibles
JCB 2CX – schéma de la boîte à fusibles
Année de fabrication :
Le fusible de l’allume-cigare (prise de courant) dans le JCB 2CX est un fusible – dans la boîte à fusibles

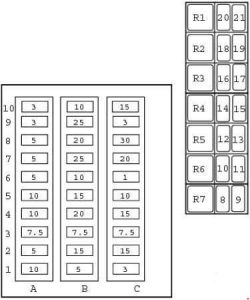

Schéma de la boîte à fusibles
| N° | Ampérage [A] | Description |
| A1 | 10 | Schéma de connexion ;
Équipements hydrauliques. |
| A2 | 5 | Système d’arrêt moteur |
| A3 | 7,5 | Clignotants |
| A4 | 10 | Transmission à vitesse de glissement |
| A5 | 10 | Transmission manuelle |
| A6 | 5 | Airmaster (si installé) |
| A7 | 5 | Récupération de la pelle, système de conduite souple |
| A8 | 5 | Feux de freinage (secondaires) |
| A9 | 3 | Feux de position droits |
| A10 | 3 | Feux de position gauches |
| B1 | 5 | Compte-tours, indicateurs |
| B2 | 15 | Klaxon avant ;
Lave-glaces ; Essuie-glace avant. |
| B3 | 7,5 | Klaxon arrière |
| B4 | 20 | Prise de courant supplémentaire |
| B5 | 15 | Lave-glaces et essuie-glace arrière |
| B6 | 10 | Feux de freinage (principaux) |
| B7 | 25 | Feux de travail arrière |
| B8 | 20 | Éclairage, phares |
| B9 | 25 | Feux de travail avant |
| B10 | 10 | Phare |
| C1 | 3 | Feu de brouillard arrière |
| C2 | 15 | Feux de route |
| C3 | 7,5 | Feux de position |
| C4 | 15 | Feux de détresse |
| C5 | 10 | Essuie-glace ;
Ventilateur au niveau du visage ; Éclairage intérieur. |
| C6 | 1 | Radio ;
Compteur horaire. |
| C7 | 20 | Thermostart |
| C8 | 30 | Chauffage ;
Climatisation. |
| C9 | 3 | Relais du moteur de démarrage |
| C10 | 15 | Feux de route |
| Relais | ||
| R1 | Clignotants | |
| R2 | Feux de travail avant | |
| R3 | Feux de travail arrière | |
| R4 | Moteur de démarrage 1 | |
| R5 | Moteur de démarrage 2 | |
| R6 | Bip | |
| R7 | Démarrage au ralenti | |
| R8 | – | |
| R9 | Verrouillage du compresseur (Airmaster uniquement) | |
| R10 | Désactivation du compresseur (Airmaster uniquement) | |
| R11 | Activation du compresseur (Airmaster uniquement) | |
| R12 | Frein de stationnement | |
| R13 | Vidange de la transmission | |
| R14 | Marche arrière | |
| R15 | Transmission avant | |
| R16 | Klaxon arrière | |
| R17 | Lumières | |
| R18 | Feux de freinage | |
| R19 | – | |
| R20 | – | |
| R21 | – | |
Fusibles du boîtier de distribution

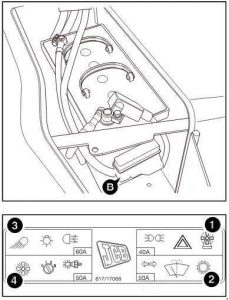

Pour protéger davantage le câblage et les circuits électriques du véhicule, un boîtier de fusibles est connecté à la batterie, comme indiqué en B.
| N° | Ampérage [A] | Description |
| 1 | 40 | Feux d’avertissement ;
Feux de position ; Ventilateur au niveau du visage. |
| 2 | 50 | Essuie-glaces ;
Lave-glaces ; Accessoires ; Indicateurs, |
| 3 | 60 | Feux de travail ;
Feux de brouillard ; Feux de route. |
| 4 | 50 | Démarrage ;
Chauffage ; Thermostart. |
