Jaguar F-Type (2014-2020) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Jaguar F-Type (2014–2020), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Jaguar F-Type
Concerne les véhicules fabriqués entre les années :
2014, 2015, 2016, 2017.

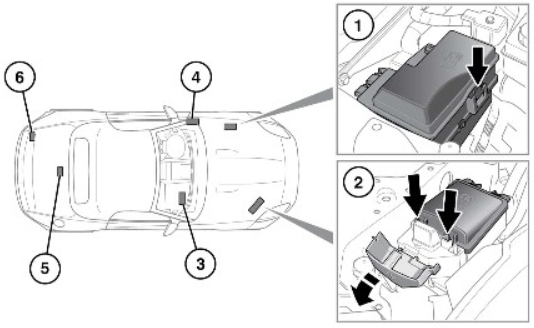

Emplacement de la boîte à fusibles
Le véhicule est équipé de 6 boîtes à fusibles séparées, chacune contenant des fusibles qui protègent différents groupes de circuits.
- Boîte à fusibles côté gauche du compartiment moteur :
Retirez le couvercle latéral sur le côté gauche sous le capot, appuyez sur la pince pour libérer le couvercle de la boîte à fusibles.
- Boîte à fusibles côté droit du compartiment moteur :
Ouvrez le couvercle latéral et appuyez sur les 2 pinces pour libérer le couvercle de la boîte à fusibles.
- Boîte à fusibles dans l’habitacle, située dans le plancher côté passager :
Soulevez le tapis/moquette pour révéler le panneau d’accès. Tirez et retirez le panneau d’accès pour voir la boîte à fusibles.
- Boîte à fusibles dans l’habitacle, située sur le montant A gauche, sous le tableau de bord :
Retirez le panneau d’accès pour voir la boîte à fusibles.
- Véhicules coupé uniquement :
L’accès à la boîte à fusibles se fait par : Le pliage du panneau de plancher du coffre et le retrait du support du panneau de plancher. Le retrait du couvercle du coffre à gauche (batterie). Le retrait du couvercle du coffre.
- Cabriolet uniquement.
L’accès à la boîte à fusibles se fait par : Le retrait du couvercle latéral du coffre à gauche (batterie). Le retrait du couvercle du coffre.

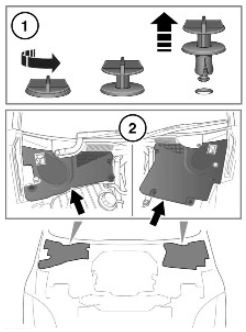

Retrait des couvercles sous le capot :
- Tournez les vis de traction dans le sens inverse des aiguilles d’une montre, puis tirez pour les retirer.
- Soulevez le bord avant du couvercle et faites-le glisser vers l’avant pour le retirer.
- Installez ces pièces dans l’ordre inverse du démontage.
Boîtes à fusibles dans l’habitacle

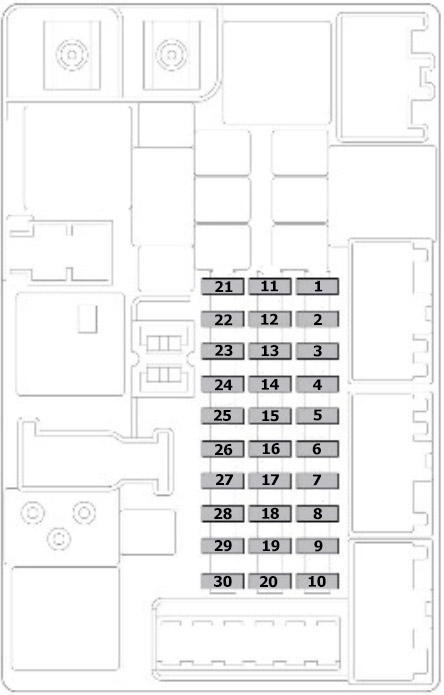

Schéma de la boîte à fusibles du montant A gauche
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| F1 | 30A | Frein de stationnement électrique (EPB) (côté gauche) |
| F2 | – | – |
| F3 | – | – |
| F4 | – | – |
| F5 | 10 A | Commande du tableau de bord, ventilateur du tableau de bord |
| F6 | 15A | Toit escamotable (verrouillage avant) |
| F7 | – | – |
| F8 | 5A | Module de véhicule sans clé (logique) |
| F9 | 15A | Toit escamotable (verrouillage inférieur) |
| F10 | 10 A | Embrayage de climatisation |
| F11 | 25A | Siège avant chauffant |
| F12 | 5A | Alimentation de l’interrupteur de siège |
| F13 | 10 A | Module de commande du châssis (spoiler), interrupteur de commande JaguarDrive |
| F14 | – | – |
| Numéro | Ampères [A] | Description |
|---|---|---|
| F15 | 25A | Coffre |
| F 16 | 30A | Frein de stationnement électrique (EPB) (côté droit) |
| F17 | 10 A | Contrôle adaptatif de l’amortissement, unité de commande du châssis |
| F18 | – | – |
| F19 | 30A | Pompe à carburant |
| F20 | – | – |
| F21 | 10 A | Caméra arrière, phares, surveillance des angles morts (BSM), contrôle de distance de stationnement, rétroviseur |
| F22 | 5A | Moteur de phare latéral droit |
| F23 | 5A | Moteur de phare latéral gauche |
| F24 | 5A | Réglage des phares |
| F25 | 10 A | Commande du tableau de bord, ventilateur du tableau de bord |
| F26 | 5A | Module de passerelle |
| F27 | – | – |
| F28 | – | – |
| F29 | 10 A | Caméra arrière, phares, surveillance des angles morts (BSM), contrôle de distance de stationnement, rétroviseur |
| F30 | 5A | Mode normal (ou mode transport) |

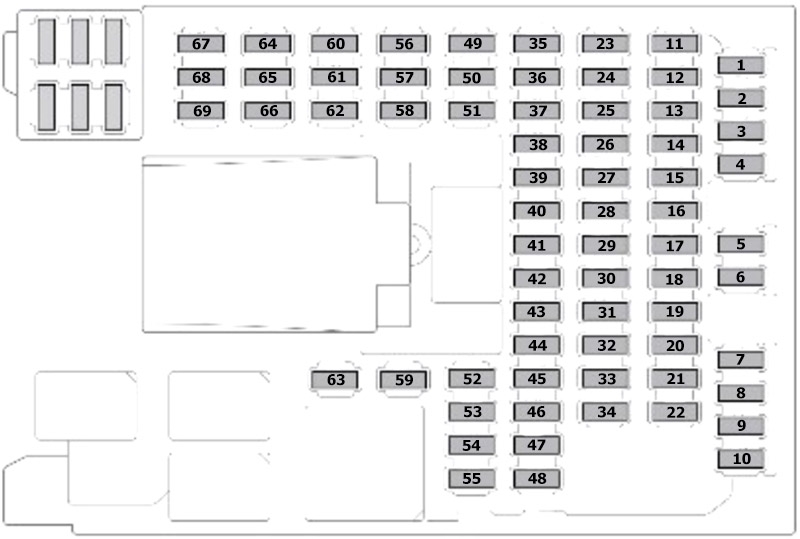

Schéma de la boîte à fusibles côté passager
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| F1 | 5A | Récepteur de fréquence radio (RF), capteur de mouvement, capteur de surveillance de la pression des pneus (TPMS) |
| F2 | – | – |
| F3 | – | – |
| F4 | 5A | Module de passerelle CAN |
| F5 | 5A | Système de freinage antiblocage (ABS), capteur d’angle de braquage |
| F6 | – | – |
| F7 | – | – |
| F8 | 30A | Siège côté droit (alimentation 2) |
| F9 | 5A | Frein de stationnement électrique (EPB) |
| F10 | 5A | Contrôle adaptatif de la suspension |
| F11 | – | – |
| F12 | 5A | Feux de recul et blocage de l’assombrissement des rétroviseurs |
| F13 | – | – |
| F14 | 5A | Interrupteur de pédale de frein |
| F15 | 30A | Lunette arrière chauffante |
| F 16 | – | – |
| F17 | – | – |
| F18 | – | – |
| F19 | 5A | Module de commande du système de transmission, module de commande électronique |
| F20 | 10 A | Volant chauffant |
| F21 | 10 A | Témoin de désactivation de l’airbag passager (console de pavillon) |
| F22 | 5A | Module de commande de transmission, différentiel arrière, interrupteur de transmission électronique (signal d’activation) |
| F23 | 5A | Atténuation de la boîte à fusibles |
| F24 | 5A | Feu de brouillard arrière droit |
| F25 | 5A | Feu de brouillard arrière gauche |
| F26 | – | – |
| F27 | – | – |
| F28 | 25A | Module de porte (côté droit) |
| F29 | – | – |
| F30 | – | – |
| F31 | 5A | Capteur de pluie, capteurs de climatisation |
| F32 | 25A | Module de porte (côté gauche) |
| F33 | – | – |
| F34 | 10 A | Verrouillage de la boîte à gants |
| Numéro | Ampérage [A] | Description |
|---|---|---|
| F35 | – | – |
| F36 | – | – |
| F37 | – | – |
| F38 | 15A | Lave-glace avant |
| F39 | – | – |
| F40 | – | – |
| F41 | – | – |
| F42 | 30A | Siège côté gauche (alimentation 1) |
| F43 | 10 A | Échappement actif |
| F44 | – | – |
| F45 | 30A | Siège côté droit (alimentation 1) |
| F46 | 30A | Siège côté gauche (alimentation 2) |
| F47 | – | – |
| F48 | – | – |
| F49 | – | – |
| F50 | – | – |
| F51 | 5A | Interrupteurs au volant |
| F52 | 20A | Bouton d’accessoires (centre) |
| F53 | 20A | Prise d’accessoires/allume-cigare (prise) |
| F54 | – | – |
| F55 | – | – |
| F56 | 10 A | Module de commande d’immobilisation |
| F57 | 10 A | Lampe de boîte à gants, liseuses |
| F58 | – | – |
| F59 | 10 A | Fermeture douce des portes (fermer et tourner) |
| F60 | 5A | Capteur de présence |
| F61 | 5A | Antenne d’immobilisation |
| F62 | – | – |
| F63 | – | – |
| F64 | – | – |
| F65 | – | – |
| F66 | – | – |
| F67 | – | – |
| F68 | – | – |
| F69 | – | – |
Boîtes à fusibles dans le compartiment moteur

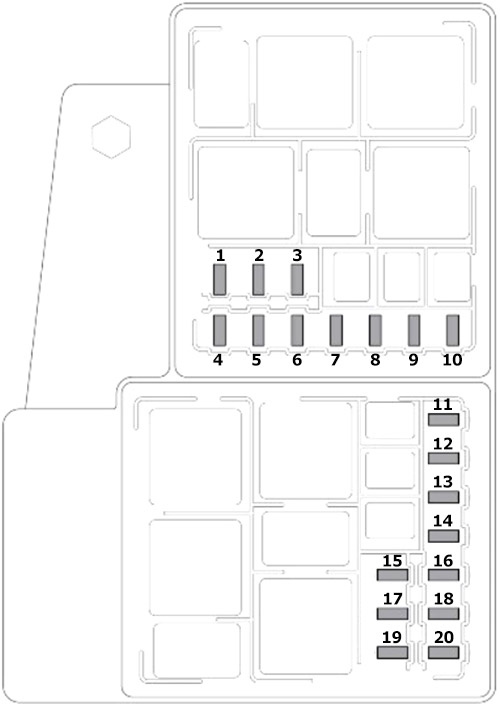

Schéma de la boîte à fusibles côté gauche
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| F1 | 5A | Connecteur de diagnostic |
| F2 | 20A | Pompe de transfert d’eau de lave-glace |
| F3 | – | – |
| F4 | 5A | Moniteur (surveillance du moteur au démarrage) |
| F5 | 25A | Gestion moteur (bobines d’allumage) |
| F6 | 5A | Gestion moteur (capteurs MAF) |
| F7 | 5A | Gestion moteur (capteurs) |
| F8 | 10 A | Gestion moteur (actionneurs) |
| F9 | 10 A | Gestion moteur (moteur de papillon des gaz) |
| Numéro | Ampérage [A] | Description |
|---|---|---|
| F10 | 15A | Gestion moteur (phases de distribution variables) |
| F11 | 20A | Gestion moteur (capteur d’oxygène côté gauche) |
| F12 | 20A | Gestion moteur (capteur d’oxygène côté droit) |
| F13 | 20A | Gestion moteur (capteur d’oxygène du catalyseur) |
| F14 | 10 A | Pompe à eau électrique |
| F15 | 5A | Valve d’échappement active |
| F 16 | – | – |
| F17 | 5A | Système de gestion moteur |
| F18 | 30A | Valves du système de freinage antiblocage (ABS) |
| F19 | 15A | Interrupteur de transmission électronique, module de commande de transmission |
| F20 | 30A | Système de traction intégrale |

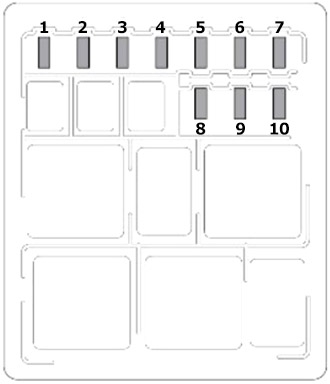

Schéma de la boîte à fusibles côté droit
| Numéro | Ampérage [A] | Description |
|---|---|---|
| F1 | 25A | Essuie-phares |
| F2 | – | – |
| F3 | 15A | Klaxon |
| F4 | – | – |
| F5 | – | – |
| F6 | – | – |
| F7 | – | – |
| F8 | – | – |
| F9 | – | – |
| F10 | – | – |
