Lada Granta (2011-2021) – boîte à fusibles
Lada Granta – schéma des fusibles
Année de fabrication : 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Le fusible de l’allume-cigare (prise de courant) de la Lada Granta est le fusible 20, 25 ou 27 (15A) dans la boîte à fusibles de l’habitacle.
Habitacle
Le panneau principal des fusibles et des relais est situé dans l’habitacle, sous le tableau de bord, côté conducteur.

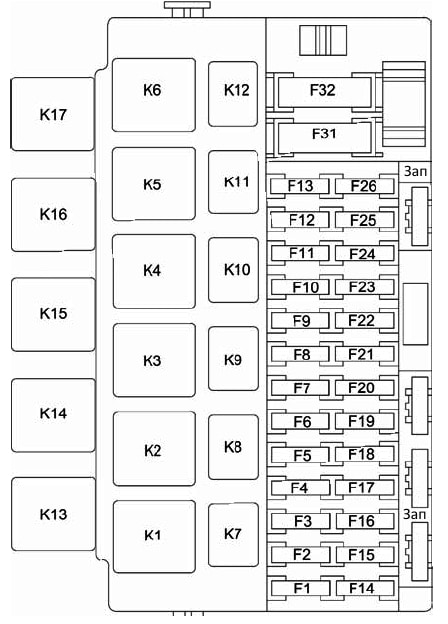

Type 1
| F1 | 15A Unité de commande moteur ;
Relais de ventilateur de refroidissement électrique ; Injecteurs de carburant. |
| F2 | 30A Vitres électriques |
| F3 | Alarme 15A |
| F4 | 20A Essuie-glace de pare-brise ;
Airbag. |
| F5 | Relais 15A (borne 15) |
| F6 | 7.5A Feux de recul |
| F7 | 7,5A Unité de commande moteur |
| F8 | 25A Lunette arrière chauffante |
| F9 | 5A Feux de position côté droit |
| F10 | 5A Ampoules de position côté gauche |
| F11 | 5A Feu antibrouillard arrière |
| F12 | 7,5A Feu antibrouillard, phare droit |
| F13 | 7,5A Feu antibrouillard, phare gauche |
| F14 | 10A Feu de route, phare droit |
| F15 | 10A Feu de route, phare gauche |
| F 16 | 10A Feu antibrouillard droit |
| F17 | 10A Feux antibrouillard gauche |
| F18 | 20A Sièges avant chauffants ;
Allume-cigare. |
| F19 | 10A ABS |
| F20 | 15A Klaxon, allume-cigare ;
Verrouillage du coffre ; Connecteur de diagnostic. |
| F21 | 15A Pompe à carburant ;
Fusible de pompe à carburant. |
| F22 | 15A Télécommande pour verrouillage centralisé |
| F23 | 10A Feux de jour |
| F24 | Climatisation 7,5 A |
| F25 | 10A Éclairage intérieur ;
Feux stop. |
| F26 | 25A ABS |
| F27 | Réserve |
| F28 | Réserve |
| F29 | Réserve |
| F30 | Réserve |
| F31 | 50A Vitre chauffante |
| F32 | 30A Direction assistée électrique ;
Climatisation (fusible de climatisation). |
Relais
| K1 | Relais des ventilateurs électriques de refroidissement du radiateur |
| K2 | Relais des ventilateurs électriques de refroidissement du radiateur |
| K3 | Relais auxiliaire du démarreur |
| K4 | Relais de décharge du contacteur d’allumage |
| K5 | Relais d’alarme |
| K6 | Relais de chauffage des sièges ;
Relais d’essuie-glace. |
| K7 | Relais de feux de route |
| K8 | Relais de klaxon |
| K9 | Relais de feux de croisement |
| K10 | Relais de lunette arrière chauffante et de rétroviseurs extérieurs |
| K11 | Relais principal de l’ECM |
| K12 | Relais de pompe à carburant |
| K13 | Relais de feux de recul |
| K14 | Relais des ventilateurs électriques de refroidissement du radiateur |
| K15 | Relais de pare-brise chauffant |
| K16 | Relais de pare-brise chauffant |
| K17 | Relais d’embrayage de compresseur de climatisation |
Type 2
Composants protégés
| F1 | 15A Bobines d’allumage, injecteurs, ECM |
| F2 | 30A Normale, Luxe :
Système électronique central de carrosserie ; Module de porte conducteur ; Standard : Feux de jour. |
| F3 | Alarme 10A |
| F4 | 15A Contrôleur d’airbag |
| F5 | 7,5A Borne 15 des appareils |
| F6 | 7,5A Feu de recul ;
Contrôleur de transmission automatique (Norm, Lux). |
| F7 | 7,5A Valve de purge du réservoir ;
Capteur de débit massique d’air ; Capteur de pression ; Capteur de phase ; Capteurs de concentration d’oxygène. |
| F8 | 7,5A Lunette arrière chauffante |
| F9 | 5A Feux de position droits |
| F10 | 5A Feux de position ;
Éclairage des instruments et des clés ; Éclairage de la plaque d’immatriculation ; Éclairage du coffre ; Éclairage de la boîte à gants. |
| F11 | 5A Feu antibrouillard arrière |
| F12 | 10A Feu de croisement, phare droit, correcteur électrique de phare droit ; |
| F13 | 10A Feu de croisement, phare gauche, correcteur électrique de phare gauche ; |
| F14 | 15A Allume-cigare dans le coffre |
| F15 | 10A Essuie-glace arrière, lave-glace arrière |
| F 16 | 5A Normale, Luxe :
Module de porte conducteur ; Standard : Réservé. |
| F17 | Réserve |
| F18 | Réserve |
| F19 | 20A Standard :
Verrouillage des portes ; Normale, Luxe : Réserve. |
| F20 | Réserve |
| F21 | 10A Feu de route, phare droit |
| F22 | 10A Feu de route, phare gauche |
| F23 | 10A Normale, Luxe :
Feu antibrouillard droit ; Standard : Réserve. |
| F24 | 10A Normale, Luxe :
Feu antibrouillard gauche ; Standard : Réserve. |
| F25 | 15A Sièges avant chauffants |
| F26 | Unité de commande ABS 5A |
| F27 | Allume-cigare 15A |
| F28 | 15A Pompe à carburant |
| F29 | 20A Unité centrale électronique de carrosserie (Normale, Luxe) ;
Essuie-glace de pare-brise, lave-glace de pare-brise. |
| F30 | 10A DHO |
| F31 | 7,5 A Normale, Standard :
Embrayage de compresseur de climatisation ; Contrôleur de climatisation ; Standard : Réservé. |
| F32 | 7,5A Signal de freinage ;
Éclairage intérieur. |
| F33 | Unité de commande ABS 25A |
| F34 | 5A Ensemble de clignotants ;
Connecteur de diagnostic. |
| F35 | 10A Normale, Luxe :
Unité centrale électronique de carrosserie ; Standard : Réserve. |
| F36 | 10A Signal sonore |
| F37 | 10A Système multimédia |
| F38 | Réserve |
| F39 | Réserve |
| F40 | Réserve |
| F41 | Réserve |
| F42 | 30A Standard :
Vitres électriques ; Normale, Luxe : Réserve. |
| F43 | 50A Normale, Luxe :
Contrôleur AMT ; Standard : Réserve. |
| F44 | 30A Ventilateur de chauffage électrique ;
Contrôleur de système de climatisation automatique (Normale, Luxe). |
| F45 | 25A Lunette arrière chauffante |
| F46 | Réserve |
Détails de la désignation des fusibles pour les modèles de 2019
| F1 | 15A Relais de ventilateur de radiateur électrique à basse vitesse K18 (en version avec climatisation) ;
Relais de ventilateur de radiateur électrique à haute vitesse K4 ; Relais d’embrayage de compresseur de climatisation K10 (en version avec climatisation). |
| 15A Contrôleur du système de gestion moteur | |
| 15A Injecteurs de cylindres, bobines d’allumage 2 × 2 (pour moteurs à combustion interne à 8 soupapes) ;
Bobines d’allumage (pour moteurs à combustion interne à 16 soupapes). |
|
| F2 | 7,5A Valve du corps de papillon du collecteur d’admission (pour moteur à combustion interne à 16 soupapes 21127) ;
Valve de purge de l’absorbeur. |
| 7,5A Capteurs d’oxygène, capteur de phase (pour moteur à combustion interne à 16 soupapes) ;
Capteur de débit massique d’air (pour moteur à combustion interne à 8 soupapes ou moteur à combustion interne à 16 soupapes 21126). |
|
| Interrupteur 7,5A AMT (en version avec contrôleur AMT) | |
| 7,5A Unité de commande du système de surveillance de la pression des pneus (classe 30) (RÉSERVE) | |
| F3 | 5A Contrôleur du système anti-blocage/contrôleur de stabilité |
| F4 | 15A Contrôleur d’airbag |
| F5 | 7,5A Relais de démarreur K2 ;
Contrôleur de transmission automatique ; Relais de décharge du contacteur d’allumage K1. |
| 7,5A Relais de chauffage des sièges K13 (option) ;
Relais de chauffage de la lunette arrière KB ; Relais de chauffage du pare-brise K14 (option). |
|
| 7,5A Relais de pompe à carburant K12 | |
| 7,5A Unité de commande du pare-brise chauffant électriquement | |
| 7,5A Contrôleur du système de gestion moteur | |
| 7,5A Système audio ; Contrôleur de direction assistée électrique ; Interrupteur d’essuie-glace ; Unité de commande électronique de carrosserie (option) ; Verrouillage des bornes ERA-GLONASS ; Interrupteur de pédale d’embrayage (pour transmission manuelle) ; Interrupteur de pédale de frein ; Ensemble d’indicateurs ; Contrôleur du système de verrouillage des portes (option) ; Interrupteur de verrouillage de porte conducteur ; |
|
| F6 | 5A Rétroviseurs chauffants |
| F7 | 10A Feu de route, côté droit |
| F8 | Feu de route, côté gauche 10A |
| F9 | 5A Feux de position droits |
| F10 | 5A Éclairage de contour côté gauche, |
| 5A Feux de plaque d’immatriculation ;
Éclairage du coffre (en option). |
|
| 5A Éclairage des instruments et des clés | |
| F11 | 5A Feu antibrouillard arrière |
| F12 | 10A Feu de croisement, côté droit |
| F13 | 10A Feu de croisement, côté gauche |
| F14 | 20A Unité de commande électronique centrale de carrosserie |
| 20A Essuie-glace arrière (option) ;
Valve de pulvérisation de vitre ; Essuie-glace de pare-brise. |
|
| 20A Interrupteur d’essuie-glace sur la colonne de direction | |
| F15 | 10A Essuie-glace arrière ;
Valve de pulvérisation de vitre arrière. |
| F 16 | 7,5 A Clignotants ;
Feu de recul ; Contrôleur de système de stationnement (option). |
| F17 | 5A Unité de commande du système de verrouillage des portes |
| F18 | Interrupteur d’actionneur de verrouillage de coffre 5/15/20A ;
Relais de contrôleur d’actionneur de verrouillage de coffre ; Éclairage du coffre ; Unité de commande du système de verrouillage des portes. |
| F19 | Réserve |
| F20 | Réserve |
| F21 | 15A Moteur de pompe à carburant |
| F22 | 7,5A Interrupteur de signal de freinage ;
Signaux de freinage ; Signal de freinage supplémentaire. |
| 7,5A Contrôleur du système anti-blocage ;
Système de contrôle de stabilité (ABS / ESP) ; Contrôleur AMT (en option). |
|
| F23 | 5A Ensemble de clignotants |
| Connecteur de diagnostic 5A | |
| F24 | 10A Relais de klaxon K8 |
| 10A Signal sonore | |
| F25 | 15A Prise pour connecter des appareils supplémentaires dans l’habitacle ;
Allume-cigare. |
| F26 | Système audio 10A |
| 10A Relais de décharge d’allumage K1 | |
| F27 | 10A Feu antibrouillard, côté droit |
| F28 | 10A Feu antibrouillard, côté gauche |
| F29 | 15A Sièges avant chauffants |
| F30 | 10A Feux de jour |
| F31 | 10A Unité de commande électronique de carrosserie : clignotants ; alimentation de l’unité électronique de carrosserie ; feux de jour |
| F32 | 30A Unité centrale électronique de carrosserie : vitres électriques ; serrures de portes et de coffre ; capteur de pluie ; éclairage de boîte à gants ; éclairage de coffre ; éclairage intérieur ; |
| F33 | 5A Module de porte conducteur |
| F34 | 7,5A Embrayage de compresseur de climatisation (en version avec climatisation ou climatisation) |
| 7,5 A Contrôleur pour le contrôle automatique du système de chauffage | |
| F35 | 15A Contrôleur de transmission automatique |
| 15A Actionneur de contrôle de transmission automatique | |
| F36 | 15A Alarme : relais K15 ; relais K16 |
| F37 | Interrupteur d’actionneur de verrouillage de coffre 5/15/25A ;
Relais de contrôle d’actionneur de verrouillage de coffre ; Éclairage du coffre ; Unité de contrôle du système de verrouillage des portes. |
| F38 | 10A Feux de jour |
| F39 | 15A Prise pour connecter des appareils supplémentaires dans le coffre (en option) |
| F40 | 10A Pour l’éclairage de la prise de remorque |
| F41 | 50A Pare-brise chauffant |
| F42 | 30A Rétroviseurs extérieurs chauffants |
| 30A Lunette arrière chauffante | |
| F43 | Contrôleur 50A Т |
| F44 | 30A Ventilateur de chauffage électrique (en option) |
| 30A Contrôleur du système de climatisation automatique (en option) | |
| F45 | 30A Vitres électriques dans les portes avant |
| 30A Contrôle des rétroviseurs extérieurs (en option) | |
| F46 | Réserve |
Relais
| К1 | Relais de décharge du contacteur de démarrage |
| K2 | Relais auxiliaire du démarreur |
| KZ | Relais d’essuie-glace de pare-brise ;
Relais de démarrage automatique (en option). |
| K4 | Relais de vitesse maximale du ventilateur de radiateur |
| K5 | Relais de rotation et d’alarme ;
Relais K15A (démarrage automatique) (en option). |
| KB | Relais de lunette arrière chauffante ;
Relais de vitre électrique. |
| K7 | Relais de feux de route |
| К8 | Relais de klaxon |
| K9 | Relais de feux de croisement |
| K10 | Relais d’embrayage de compresseur de climatisation (version avec climatisation) |
| K11 | Relais principal de l’ECM |
| К12 | Relais de pompe à carburant |
| К13 | Relais de chauffage des sièges (option) |
| K14 | Relais de pare-brise chauffant (en option) |
| К15 | Relais d’activation des feux de recul |
| К16 | Relais de climatisation |
| К17 | Relais de ventilateur de radiateur en mode de démarrage automatique |
| K18 | Relais de ventilateur de radiateur à basse vitesse |
Compartiment moteur
Le panneau est situé à côté de la batterie.
Description
Type 1
- 30A Feu de croisement ou relais principal, circuits protégés par les fusibles F1 et F21 du bloc de montage dans l’habitacle 50A Pare-brise chauffant ;
- Générateur 60A ;
- Générateur 60A ;
- 30 / 40A Ventilateur de chauffage ;
- 50A Direction assistée électromécanique ;
- Bloc ABS 60A.
Type 2
- Générateur 60A ;
- Générateur 60A ;
- 30/40A Ventilateur de radiateur ;
- 40A ABS/ESP ;
- 25A ABS/ESP ;
- Contrôleur de direction assistée électrique 50A.
Type 3
- 30A Feu de croisement ou relais principal, circuits protégés par les fusibles F1 et F21 du bloc de montage dans l’habitacle ;
- Générateur 60A ;
- Générateur 60A ;
- Ventilateur de chauffage 30A (subventions pour le fusible du four) ;
- 50A Direction assistée électrique.
À propos de la Lada Granta (2011-2021)
La Lada Granta est une voiture compacte produite par le constructeur automobile russe AvtoVAZ de 2011 à 2021. Ce modèle est réputé pour son accessibilité et sa praticité, ce qui le rend populaire auprès des conducteurs à la recherche d’un véhicule fiable et économique. La Lada Granta était disponible en plusieurs versions de carrosserie, y compris la berline et le hayon. En ce qui concerne les options de moteur, la Granta proposait divers moteurs à essence d’une cylindrée de 1,6 litre, offrant une puissance suffisante pour la conduite en ville et sur autoroute. Son design simple et sa construction robuste en font une voiture idéale pour diverses conditions météorologiques et routières.
Schéma de la boîte à fusibles de la Lada Granta
Cette page présente le schéma de la boîte à fusibles de la Lada Granta, essentiel pour comprendre le système électrique du véhicule. Dans la Lada Granta, la boîte à fusibles est généralement située à l’intérieur du véhicule, souvent sous le tableau de bord ou dans le compartiment moteur. Nos diagrammes détaillent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément indispensable de l’entretien du véhicule, et une bonne compréhension de son schéma peut aider à prévenir de nombreux problèmes.
