Hummer H3 (2010) – Boîte à fusibles
Hummer H3 (2010) – schéma de la boîte à fusibles
Année de fabrication : 2010.
Le fusible de l’allume-cigare (prise de courant) dans le Hummer H3 (2010) est le fusible F51 dans la boîte à fusibles.

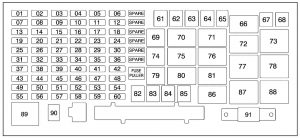

Boîte à fusibles du compartiment moteur
La boîte à fusibles du compartiment moteur est située côté conducteur dans le compartiment moteur.
| Numéro | Description |
| 1 | Sièges chauffants |
| 2 | Grilles de protection |
| 3 | Feu stop (H3T uniquement) |
| 4 | Feux de bagages sur le toit |
| 5 | Interrupteur de batterie |
| 6 | Essuie-glace avant |
| 7 | Alimentation électrique réglable |
| 8 | Verrouillage de l’alimentation |
| 9 | Panoramique ;
Pompe de pulvérisation avant. |
| 10 | Accessoires (SPO) |
| 11 | Non utilisé |
| 12 | Module de commande de la boîte à fusibles |
| 13 | Radio |
| 14 | Module de commande de la carrosserie |
| 15 | Moteur d’essuie-glace arrière
(H3 uniquement). |
| 16 | Interrupteur de pompe d’essuie-glace arrière
(H3 uniquement). |
| 17 | Réacteur d’injection d’air (AIR)
Module de relais pompe/boîte à fusibles (TCM) (V8 uniquement). |
| 18 | Caméra de recul |
| 19 | Groupe |
| 20 | Clignotant arrière, feu de détresse |
| 21 | Module de commande du groupe motopropulseur 1 |
| 22 | Capteur de débit massique d’air ;
Électroaimant de soufflage. |
| 23 | Injecteur/solénoïde V8 |
| 24 | Phare antibrouillard |
| 25 | Module de commande du groupe motopropulseur B |
| 26 | Module de commande de la boîte à fusibles (TCM) |
| 27 | Airbag |
| 28 | Non utilisé |
| 29 | Freins antiblocage ;
StabiliTrak®. |
| 30 | Dégivreur de lunette arrière |
| 31 | Valve de canister |
| 32 | Capteur de tension réglable |
| 33 | Allumage 1 |
| 34 | Transmission |
| 35 | Régulateur de vitesse |
| 36 | Klaxon |
| 37 | Éclairage de position arrière côté conducteur |
| 38 | Amplificateur |
| 39 | Feux de jour |
| 40 | Phare côté passager |
| 41 | Phare côté conducteur |
| 42 | Éclairage de recul de remorque |
| 43 | Éclairage de position avant |
| 44 | Électrovanne d’air (AIR) |
| 45 | Alimentation auxiliaire 2 ;
Allume-cigare. |
| 46 | Contrôle électronique du papillon des gaz |
| 47 | Capteur d’oxygène |
| 48 | Embrayage de climatisation |
| 49 | Éclairage de position arrière |
| 50 | Feu stop |
| 51 | Alimentation auxiliaire 1 ;
Allume-cigare. |
| 52 | StabiliTrak®,
Système de prévention du blocage des roues pendant le freinage. |
| 53 | Siège chauffant électrique ;
Interrupteur de ceinture. |
| 54 | Module de contrôle du système d’alimentation (FSCM) |
| 55 | Éclairage de position de remorque |
| 56 | Clignotants avant ;
Signal d’avertissement ; Rétroviseur. |
| 57 | Panoramique électrique |
| 58 | Interrupteur du module de contrôle
de la boîte à fusibles. |
| 59 | Climatisation |
| 60 | Ampoule de rechange |
| 61 | Sièges électriques |
| 62 | Pompe à air (AIR) |
| 63 | Fenêtre électrique passager |
| 64 | Freins antiblocage ;
Électroaimant StabiliTrak® 2. |
| 67 | Freins antiblocage,
Moteur StabiliTrak® 1 |
| 68 | Fenêtre électrique côté conducteur |
| 82 | Ventilateur de climatisation |
| 83 | Contrôleur électronique de freins |
| 84 | Fusible B+ de remorque |
| 85 | Démarrage |
| 91 | Générateur Megafuse |
| Relais | Description |
| 66 | Feu stop (H3T uniquement) |
| 69 | Feux de brouillard |
| 70 | Feux de route |
| 71 | Dégivreur arrière |
| 72 | Activation/désactivation de l’essuie-glace
du pare-brise. |
| 73 | Essuie-glace avant haut/bas |
| 74 | Klaxon |
| 75 | Phare |
| 76 | Embrayage de climatisation |
| 77 | Module de commande du groupe motopropulseur
(démarrage). |
| 78 | Transmissions, vilebrequin |
| 79 | Feux de jour |
| 80 | Réponse de l’électrovanne d’injection
d’air (AIR). |
| 81 | Groupe motopropulseur |
| 86 | Créer une sauvegarde |
| 87 | Alimentation 3
(chauffage, ventilation, climatisation). |
| 88 | Alimentation des accessoires arrêtée/accessoires |
| 89 | Feu de stationnement |
| Diode | Description |
| 65 | Diode d’essuie-glace |
| 90 | Diode d’embrayage de climatisation |
À propos du Hummer H3 (2010)
Le Hummer H3 de 2010 est un SUV robuste, connu pour sa durabilité et sa capacité à affronter les terrains difficiles. Ce modèle est équipé d’un moteur puissant qui offre des performances suffisantes pour la conduite dans diverses conditions. Le Hummer H3 propose un intérieur confortable avec des technologies modernes et des fonctions de sécurité qui améliorent le confort et la sécurité des passagers. Parmi les options de moteur, on trouve un cinq cylindres en ligne de 3,7 litres, qui offre des performances fiables pour une utilisation quotidienne et pour les aventures tout-terrain.
Schéma de la boîte à fusibles du Hummer H3
Cette page présente le schéma de la boîte à fusibles du Hummer H3, essentiel pour l’identification et l’entretien des composants électriques du véhicule. Dans ce modèle, la boîte à fusibles est généralement située sous le capot et à l’intérieur du véhicule, habituellement côté conducteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants protégés, ce qui facilite l’identification et le remplacement des fusibles. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le bon fonctionnement des systèmes électriques du Hummer H3.
