Daewoo Leganza (1999-2002) – boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Daewoo Leganza 1999-2002, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).

Daewoo Leganza – schéma des fusibles

Année de production : 1999, 2000, 2001, 2002.

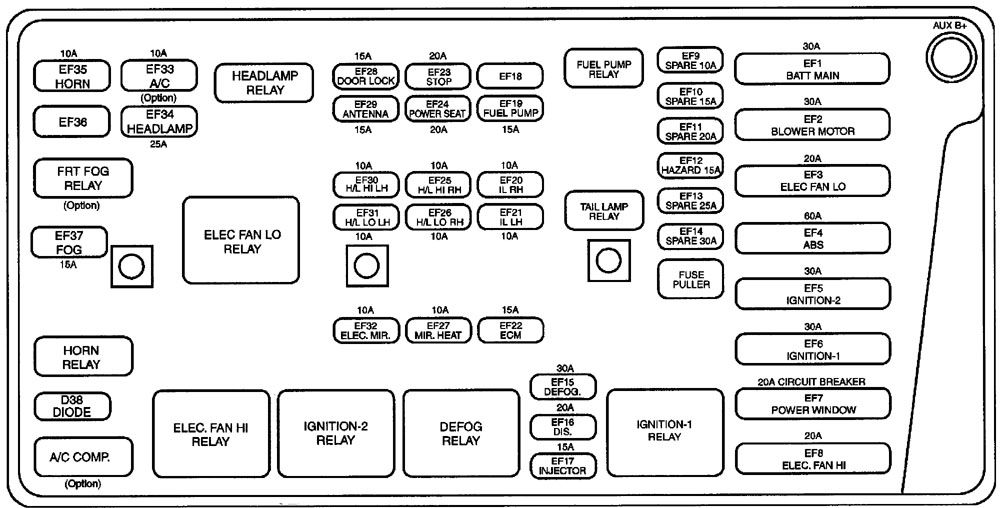

Schéma des fusibles dans le compartiment moteur

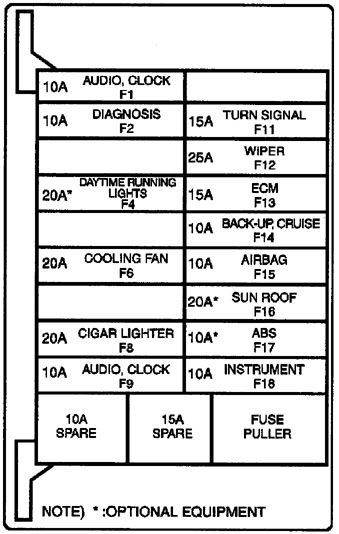

Schéma des fusibles dans l’habitacle

Tableau des fusibles

Numéro	Ampérage [A]	Source	Description
EF1 (fusible moteur)	30	B+	Fusibles F1, F2, F4
EF2	30	B+	Relais du moteur de ventilateur, moteur de ventilateur, relais de contrôle de la température de la voiture, contrôleur ATC
EF3	20	B+	Relais du ventilateur de refroidissement (bas), ventilateur de refroidissement auxiliaire, relais de contrôle du ventilateur de refroidissement
EF4	60	B+	Relais ABS, module de contrôle électronique des freins
EF5	30	B+	lgn 2 (clé lgn), moteur de démarrage
EF6	30	B+	lgn 1 (clé lgn), as, F17, F18
EF7	20	B+	Relais lgn 2, EF 32, système d’ouverture du véhicule sans clé, toit ouvrant, interrupteur principal de vitre électrique
EF8	20	B+	Relais du ventilateur de refroidissement (haut), relais de contrôle du ventilateur de refroidissement, ventilateur de refroidissement principal
EF12	15	B+	Interrupteur d’urgence
EF15	30	B+	Dégivreur de lunette arrière, relais de dégivreur, EF27
EF16	20	B+	Borne F du générateur, bobine du système d’allumage électronique, électroaimant de l’absorbeur de vapeur de carburant, module de contrôle moteur
EF17	15	B+	Injecteurs de carburant, EGA
EF19	15	B+	Pompe à carburant, connecteur DLC E
EF20	10	B+	Éclairage de position droit, feu arrière droit, interrupteur de gradateur, sonnette
EF21	10	B+	Éclairage de position gauche, feu arrière gauche, lampe de plaque d’immatriculation
EF22	15	B+	Module de contrôle moteur
EF23	20	B+	Interrupteur de frein, feux de freinage, EBCM, régulateur de vitesse, BTSi
EF24	20	B+	Siège électrique
EF25	10	EF34	Phare droit (feux de route)
EF26	10	EF34	Phare droit (feux de croisement)
EF27	10	EF15	Dégivreur de rétroviseur extérieur électrique

EF28	15	B+	Système de verrouillage centralisé des portes
EF29	15	B+	Antenne motorisée, éclairage de clé lgn, lumière de coffre, lampe de chauffage intérieur, lumière de seuil de porte, module de système d’ouverture de véhicule sans clé
EF30	10	EF34	Phare gauche (feux de route)
EF31	10	EF34	Phare gauche (feux de croisement)
EF32	10	EF7	Rétroviseur extérieur électrique, lumière de carte (avec toit ouvrant), interrupteur de toit ouvrant, module d’accès sans clé
EF33	10	B+	Relais de compresseur NC, compresseur NC, diode NC
EF34	25	B+	Relais de phares, EF30, EF25, EF31, EF26, interrupteur de feux de croisement, relais d’éclairage, interrupteur de phares, sirène antivol
EF35	10	B+	Système de klaxon
EF37	15	B+	Relais de feux de brouillard, feux de brouillard avant gauche et droit
F1 (fusible)	10	EF1	Système audio, horloge, interrupteur de rappel de clé, module de sonnette, éclairage de cendrier, interrupteur de porte, contrôleur ATC
F2	10	EF1	DLC
F4	20	EF1	Feux de jour
F6	20	EF5 (Ign 2)	Relais d’allumage 2, relais de ventilateur de refroidissement (haut), relais de ventilateur de refroidissement (bas), relais de compresseur de climatisation, interrupteur de climatisation, relais de contrôle de ventilateur de refroidissement, ECM, relais de moteur de ventilateur, relais de contrôle de température de voiture, relais de dégivreur, contrôleur ATC
F8	20	EF6 (Acc)	Allume-cigare, lumière de boîte à gants, interrupteur de boîte à gants, serrures électromagnétiques de clé
F9	10	EF6 (Acc)	Système audio, horloge
F11	15	EF6 (Ign 1)	Interrupteur de clignotants/feux de détresse, feux de jour
F12	25	EF6 (Ign 1)	Système d’essuie-glace/lave-glace
F13	15	EF6 (Ign 1)	Module de gestion moteur, relais d’allumage 1, capteur de vitesse du véhicule, relais de pompe à carburant, CMP
F14	10	EF6 (Ign 1)	Interrupteur de réserve, feux de recul, dégivreur, contrôleur ATC, interrupteur de ceintures de sécurité, système de régulateur de vitesse
F15	10	EF6 (Ign 1)	Système de retenue supplémentaire
F 16	20	EF6 (Ign 1)	Module de toit ouvrant, moteur de toit ouvrant (si présent)
F17	10	EF6 (Ign 1)	Module de contrôle électronique des freins
F18	10	EF6 (Ign 1)	Tableau de bord, module de sonnette, interrupteur de frein, ATC. Contrôleur, capteur de vitesse du véhicule, ECM, bobine électromagnétique de verrouillage de transmission de frein, interrupteur de plage de transmission, module de direction assistée sensible à la vitesse, EBCM

À propos de la Daewoo Leganza (1999-2002)

La Daewoo Leganza, produite de 1999 à 2002, est une élégante berline de taille moyenne qui offre confort et fiabilité. Ce modèle a été conçu en mettant l’accent sur un design moderne et un intérieur spacieux, ce qui le rend idéal pour les voyages en famille et les trajets quotidiens. La Leganza était équipée de diverses motorisations, les moteurs essence de 2,0 litres étant les plus courants, offrant une puissance suffisante pour une conduite confortable. Grâce à son châssis équilibré et à sa fabrication de qualité, la Leganza est devenue un choix populaire parmi les conducteurs à la recherche d’un véhicule fiable et abordable.

Schéma de la boîte à fusibles de la Daewoo Leganza

Cette page présente le schéma de la boîte à fusibles de la Daewoo Leganza, essentiel pour l’entretien et les réparations du véhicule. La boîte à fusibles de ce modèle est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas fournissent un aperçu détaillé des numéros de fusibles, de leur ampérage et des composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement du même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité du véhicule, il est donc essentiel d’avoir une idée précise de son contenu et de sa fonction.
