Daewoo Korando (1999-2001) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Daewoo Korando 1999-2001, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Daewoo Korando – schéma de répartition des fusibles
Année de fabrication : 1999, 2000, 2001.

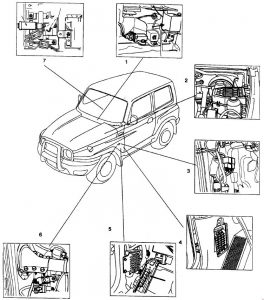

Emplacement
- Relais de verrouillage centralisé des portes
- Répartition des fusibles dans le compartiment moteur
- Relais moteur et valve ABD
- Répartition des fusibles à l’intérieur
- Relais intérieur
- Relais de démarrage automatique de la fenêtre
- Relais de protection contre les surtensions : OVPR

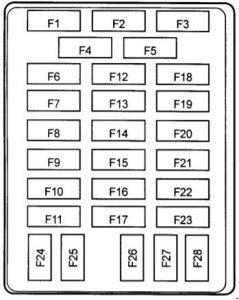

Répartition des fusibles dans l’habitacle
| Numéro |
Description |
Ampérage [A] |
| F1 | ABS ; ECU du mécanisme de différentiel de frein. | 15 |
| F2 | Unité de commande de transmission ; Relais ECS ;
Unité de chauffage des sièges. |
10 |
| F3 | Antidémarrage (Diesel) ; Interrupteur d’arrêt. | 10 |
| F4 | Interrupteur AUDIO | 10 |
| F5 | O/SMIRR,C/CHARGEUR. | 15 |
| F6 | Éclairage intérieur du véhicule ; Lampe de porte ;
Lampe de coffre. |
10 |
| F7 | Interrupteur des feux de détresse | 15 |
| F8 | Relais déshumidificateur | 20 |
| F9 | Connexion STICS n° 1 ; Audio. | 10 |
| F10 | Relais d’alimentation | 30 |
| F11 | ECU du mécanisme de différentiel de frein | 15 |
| F12 | Relais de toit ouvrant | 20 |
| F13 | Unité de commande du répartiteur électrique ; Unité du répartiteur électrique. | 20 |
| F14 | Relais du moteur du ventilateur | 30 |
| F15 | Interrupteur de feu stop | 15 |
| F 16 | Climatisation ; Verrouillage des portes ;
Chauffage des sièges. |
15 |
| F17 | Relais de vitre électrique ; Connecteur de diagnostic. | 10 |
| F18 | Relais du compartiment moteur ; Interrupteur d’urgence. | 15 |
| F19 | Ampoule de rechange | 10 |
| F20 | Carte électrique ; Unité de commande de la carte électrique ;
Toit ouvrant ; Rétroviseur à atténuation automatique. |
10 |
| F21 | Capteur de vitesse ; Connecteur de diagnostic ;
Connecteur n° 5. |
10 |
| F22 | Diode ; Relais de protection contre les surtensions ;
Unité de commande de chauffage ; Relais de verrouillage de transmission. |
10 |
| F23 | Unité d’airbag | 10 |
| F24 | Relais ECS | 15 |
| F25 | Moteur d’antenne | 10 |
| F26 | Relais d’essuie-glace FRT, moteur | 15 |
| F27 | Buse de pulvérisation et moteur d’essuie-glace arrière | 10 |
| F28 | Relais de climatisation, connecteur 3 | 10 |

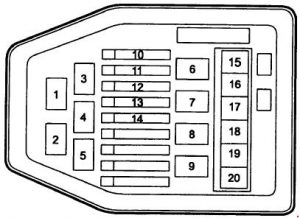

Schéma des fusibles dans le compartiment moteur
| Numéro |
Ampérage [A] |
Description |
| 10 | 10 | Klaxon |
| 11 | 15 | Feu de brouillard arrière |
| 12 | 15 | Phare avant (haut) |
| 13 | 15 | Phare avant (bas) |
| 14 | 15 | Phare antibrouillard avant |
| 15 | 20 | Relais de protection contre les surcharges (essence) |
| 16 | 30 | Feu arrière |
| 17 | 30 | Phare avant |
| 18 | 30 | Moteur |
| 19 | 30 | Allumage |
| 20 | 50 | Batterie |
| Relais | ||
| 1 | Feu arrière | |
| 2 | Klaxon | |
| 3 | Allumage (essence) | |
| 4 | Phare avant antibrouillard | |
| 5 | Ventilateur de condenseur | |
| 6 | Compresseur (Diesel) ; Ventilateur de condenseur (essence). | |
| 7 | Ventilateur de condenseur | |
| 8 | Phare avant (haut) | |
| 9 | Phare avant (bas) | |

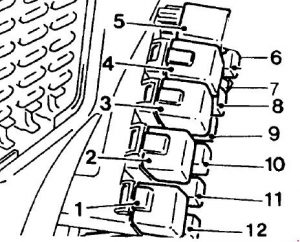

Schéma des relais
| Numéro |
Relais |
| 1 | Relais d’essuie-glace avant |
| 2 | Mécanisme de différentiel de frein automatique 5.0 mise à la terre |
| 3 | Relais d’avertissement de danger |
| 4 | Relais de pompe à carburant |
| 5 | Relais de verrouillage de transmission |
| 6 | Relais déshumidificateur |
| 7 | Relais ECS |
| 8 | Relais de feu antibrouillard arrière |
| 9 | Relais de vitre électrique |
| 10 | Relais de climatisation |
| 11 | Relais de toit ouvrant |
| 12 | Relais de verrouillage d’embrayage (transmission manuelle) ; Relais neutre (transmission automatique). |
Relais de ventilateur (n° 6)
