Kubota M96SDTM – Boîte à fusibles
Kubota M96SDTM – schéma de la boîte à fusibles

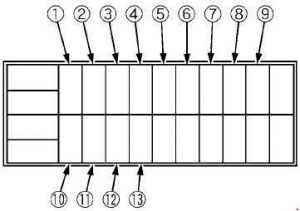

Boîte à fusibles
| Numéro | Ampérage [A] | Description |
| 1 | 15 | Clignotants (urgence) |
| 2 | 15 | Phare avant |
| 3 | 10 | Ampoule arrière, klaxon |
| 4 | 5 | Moteur, PTO. Alternateur |
| 5 | 10 | Contrôle T/M |
| 6 | 5 | Tableau de bord, OPC, signal sonore |
| 7 | 10 | Activer le signal |
| 8 | 15 | Alimentation auxiliaire |
| 9 | 5 | Relais |
| 10 | 15 | Phare de travail droit (avant, F/S) |
| 11 | 15 | Phare de travail gauche (arrière) |
| 12 | 5 | Fusible de réserve du compteur |
| 13 | 10 | Ampoule stop |

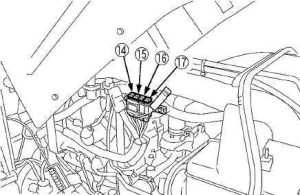

| Numéro | Ampérage [A] | Description |
| 14 | 100 | Charge |
| 15 | 120 | Chauffage |
| 16 | 30 | Interrupteur principal à clé |
| 17 | 50 | Phare principal, phare de travail |

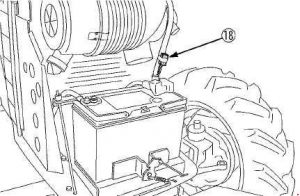

| Numéro | Ampérage [A] | Description |
| 18 | 10 | Puissance CRS [M108S] |
À propos du Kubota M96SDTM – boîte à fusibles
Le modèle Kubota M96SDTM est réputé pour sa construction robuste et sa fiabilité, ce qui le rend idéal pour diverses applications agricoles. Ce tracteur est équipé d’un puissant moteur diesel qui fournit une puissance suffisante pour les tâches exigeantes sur le terrain. Le Kubota M96SDTM est conçu pour gérer les conditions les plus difficiles, tout en offrant confort et facilité d’utilisation à l’opérateur. Sa polyvalence et son efficacité sont soutenues par des technologies modernes qui augmentent la productivité et réduisent les coûts d’exploitation.
Schéma de la boîte à fusibles du Kubota M96SDTM – boîte à fusibles
Cette page présente le schéma de la boîte à fusibles pour le modèle Kubota M96SDTM, essentiel pour un entretien et des réparations corrects. La boîte à fusibles est généralement située près du panneau de commande ou sous le capot du tracteur. Le diagramme montre les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. Le schéma de la boîte à fusibles offre un aperçu clair de l’emplacement et de la fonction de chaque fusible, facilitant l’identification et le remplacement si nécessaire.
