Bobcat S150 – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Bobcat S150 (mini-chargeur à pneus), vous obtiendrez des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la machine et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

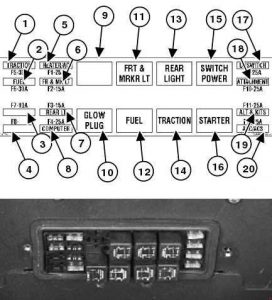

Bobcat S150 – Schéma des fusibles
Année de fabrication :
Boîte à fusibles
| Numéro | Ampérage [A] | Description |
| 1 | 30 | Traction |
| 2 | 30 | Recouvrement de carburant |
| 3 | – | – |
| 4 | – | – |
| 5 | 25 | Chauffage |
| 6 | 15 | Phare avant et marqueur |
| 7 | 15 | Feux arrière |
| 8 | 25 | Contrôleur Bobcat |
| 17 | 25 | Accessoires non connectés |
| 18 | 25 | Accessoires commutables |
| 19 | 25 | Alternateur et accessoires |
| 20 | 25 | Prise standard |
| Relais | ||
| 9 | – | |
| 10 | Phares avant et clignotants | |
| 12 | Coupure de carburant | |
| 13 | Feux arrière | |
| 14 | Traction | |
| 15 | Commutation d’alimentation | |
| 16 | Moteur de démarrage | |
À propos du Bobcat S150
Le Bobcat S150 est un chargeur compact populaire pour sa polyvalence et sa fiabilité. Ce modèle est équipé d’un moteur puissant qui fournit une puissance suffisante pour diverses applications de construction et agricoles. Le Bobcat S150 est connu pour sa maniabilité et sa capacité à travailler dans des espaces restreints, ce qui le rend idéal pour les tâches nécessitant précision et efficacité. Sa construction robuste et ses composants durables garantissent une longue durée de vie et des coûts d’entretien minimaux.
Schéma de la boîte à fusibles du Bobcat S150
Cette page présente le schéma de la boîte à fusibles du Bobcat S150, essentiel pour l’entretien et les réparations appropriés de cette machine. La boîte à fusibles est généralement située près du panneau de commande ou sous le capot, permettant un accès facile aux fusibles. Les schémas sur cette page indiquent les numéros de fusibles, leurs valeurs d’ampérage et les composants protégés, ce qui est important pour l’identification et le remplacement des fusibles. Utilisez toujours des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr et efficace du Bobcat S150.
