Bobcat 324 (mini-pelle) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Bobcat 324 (mini-pelle), vous obtiendrez des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la machine et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

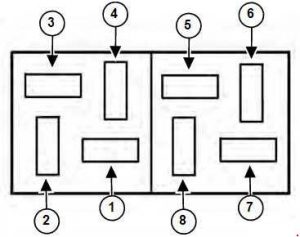

Bobcat 324 (mini-pelle) – schéma de répartition des fusibles
Année de fabrication :
Répartition des fusibles
| N° | Ampérage [A] | Description |
| 1 | 10 | Outil – compteur d’heures de travail, signal sonore et rétroéclairage de l’indicateur de niveau de carburant |
| 2 | 20 | Accessoires – connecteur d’accessoires, chauffage et klaxon. |
| 3 | 20 | Démarrage – interrupteur à clé, connecteur d’accessoires non connecté |
| 4 | 15 | Cabine – alimentation de la cabine, lumières, essuie-glace et éclairage de la coupole |
| 5 | 15 | Alimentation – prise d’instrument |
| 6 | 15 | Alimentation temporisée – module de temporisation d’arrêt |
| 7 | 15 | Module de temporisation d’arrêt de l’alimentation |
| 8 | – | – |

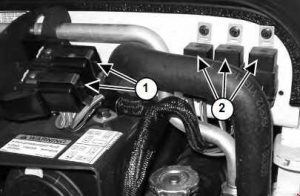

La pelle est équipée d’un système électrique de 12 volts avec une masse négative. Le système électrique est contrôlé par des fusibles et des relais situés sur le côté droit du compartiment moteur (positions 1 et 2). Les fusibles protègent le système électrique en cas de surcharge électrique. La cause de la surcharge doit être identifiée et éliminée avant de redémarrer le moteur.
ATTENTION : L’affectation des bornes et des câbles pour chaque connecteur peut varier en fonction du niveau d’équipement du véhicule, du modèle et du marché.
À propos du Bobcat 324 (mini-pelle)
Le Bobcat 324 est une mini-pelle compacte, appréciée pour sa polyvalence et son efficacité sur les chantiers. Ce modèle est conçu pour offrir des performances élevées dans les petits espaces, ce qui le rend idéal pour les tâches nécessitant une manœuvre précise. Le Bobcat 324 est équipé d’un moteur diesel qui assure une puissance suffisante pour divers types de travaux. Ses dimensions compactes permettent un transport et une manipulation faciles sur le chantier. Grâce à sa construction robuste et sa fiabilité, cette mini-pelle est un choix populaire parmi les professionnels de la construction.
Schéma de la boîte à fusibles du Bobcat 324 (mini-pelle)
Cette page présente le schéma de la boîte à fusibles du Bobcat 324, qui est essentiel pour le bon fonctionnement des systèmes électriques de cette mini-pelle. La boîte à fusibles est généralement située près du panneau de commande ou sous le capot, ce qui permet un accès facile lors du remplacement des fusibles. Les schémas sur cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est conçue pour protéger des composants importants tels que l’éclairage, le moteur et d’autres équipements électriques, il est donc crucial de respecter les valeurs de fusibles correctes.
