Alimentation de fonctionnement du système audiovisuel
11
15
Klaxon électrique
12
5
Alimentation pour l’activation du système audiovisuel
13
10
Feu de recul
14
5
Activation BCM
15
5
Éclairage des portes/coffre
16
10
Petite lumière
17
15
—
18
10
Rétroviseur extérieur
19
10
Activation du contrôleur de climatisation
20
5
Feu de freinage
21
10
Alimentation du contrôle d’airbag
22
10
Plafonnier
23
30
Alimentation du régulateur de fenêtre
24
5
—
25
10
—
26
15
Alimentation du tableau de bord
27
—
—
28
—
—
29
10
Alimentation du toit ouvrant
30
20
—
31
—
—
32
—
—
33
—
—
34
30
Allumage Am2
35
30
Allumage Am1
36
30
Dégivrage de la lunette arrière
37
—
Bus
38
30
—
39
15
Alimentation du tableau de bord
40
20
—
41
15
Alimentation magnétique pour générateur/bobine d’allumage contrôlée par ECU/capteur d’arbre à cames/capteur de vitesse du véhicule

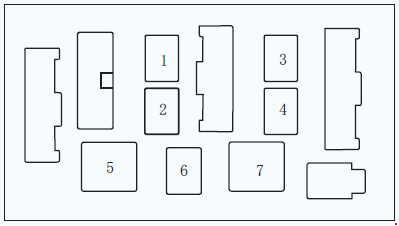

Boîte à fusibles du tableau de bord (côté supérieur)
Numéro
Description
1
Relais du klaxon électrique
2
Relais de la pompe à carburant
3
Relais du feu arrière antibrouillard
4
Relais de dégivrage arrière
5
—
6
—
7
Relais d’alimentation des accessoires

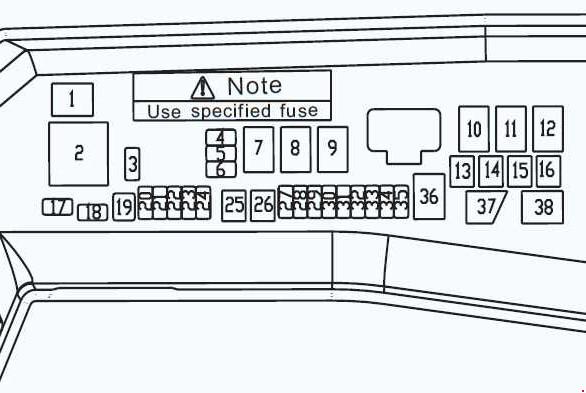

Compartiment moteur
Numéro
Ampérage [A]
Description
3
20
—
4
15
—
5
20
—
6
25
—
13
40
Ventilateur
14
60
Alimentation des accessoires
15
60
Alimentation de la cabine du conducteur
16
—
—
17
30
—
18
7,5
—
19
—
Bus
20
—
—
21
—
—
22
—
—
23
—
—
24
—
—
25
30
Contrôleur ABS
26
30
Contrôleur ABS
27
25
Relais principal
28
10
Compresseur
29
10
Contrôleur électronique d’injection
30
25
Ventilateur haute vitesse
31
25
Ventilateur basse vitesse
32
5
Réglage de la vitesse du ventilateur/haute vitesse/basse vitesse/compresseur
33
15
Feux de croisement
34
15
Feux de route/feux de détresse
35
15
Feu antibrouillard avant
Relais
1
Feu antibrouillard avant
2
Ventilateur
7
Ventilateur haute vitesse
8
Ventilateur basse vitesse
9
Réglage de la vitesse
10
Feu de dépassement
11
Feux de détresse
12
Feux de croisement
36
Relais principal
37
Compresseur
38
Relais principal
À propos du Lifan 620 (2008-2013)
Le Lifan 620 est une berline compacte produite par le constructeur automobile chinois Lifan entre 2008 et 2013. Ce modèle est connu pour son design élégant et son intérieur spacieux, ce qui le rend attrayant pour les familles et les particuliers. Le Lifan 620 était proposé avec diverses motorisations, y compris des moteurs essence de 1.6 et 1.8 litre, offrant une puissance suffisante pour la conduite en ville et sur autoroute. La voiture est équipée d’éléments de sécurité de base et de fonctions de confort, telles que la climatisation et les vitres électriques, ce qui en fait un choix pratique pour une utilisation quotidienne.

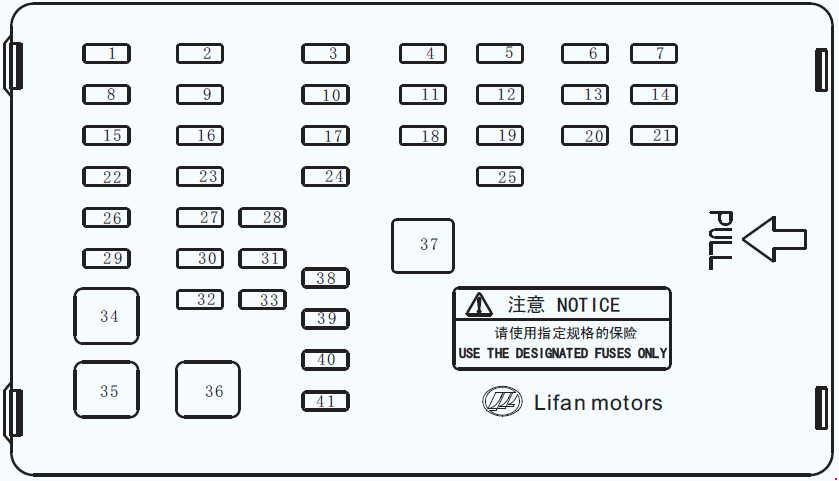

Schéma de la boîte à fusibles du Lifan 620
Cette page présente le schéma de la boîte à fusibles pour le modèle Lifan 620, essentiel pour l’entretien et les réparations corrects du système électrique du véhicule. La boîte à fusibles est généralement située sous le tableau de bord ou dans le compartiment moteur. Sur nos diagrammes, vous trouverez les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc essentiel d’y prêter attention lors de chaque entretien.
